變電所設備安裝調試儀器

1.高壓開關（GIS） 作用 全站電路的總開關，停電或送電。包括線路開關、主變開關和電壓互感器（壓變）三部分。
2.變壓器 把高電壓變成低電壓（這個都懂，呵呵）
3.低壓開關室 投運或切斷低壓側的各個負載。
4.主控室：遠程操作控各個開關及監控各個數據。
這是大方向的，如果細說那就多了，各種保護柜監控柜等等

變壓器，斷路器，中試控股電壓互感器，電流互感器，電容器，電抗器，互感線圈，過電壓設備
變壓器：變壓器是一種通過改變電壓而傳輸交流電能的靜止感應器。它有一個公用的鐵芯和與之交鏈的幾個繞組，且它們之間的空間位置不變。當其中一個繞組從電源接受交流電能時，通過電感生磁、磁感生電的電磁感應原理改變電壓（電流），在其余繞組上以同一頻率不同電壓傳輸交流電能。
高壓斷路器：高壓斷路器是變電站主要控制設備。當系統正常運行時，它能切斷和接通線路和各種電氣設備的空載和負載電流；當系統故障時，它和繼電保護配合，能迅速切斷故障電流。以防止擴大故障范圍。
因此，高壓斷路器的工作好壞，直接影響到電力系統的安全運行。我國變電站中試控股常用的兩種高壓斷路器是SF6斷路器和真空斷路器。

中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

變電所設備安裝調試儀器變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

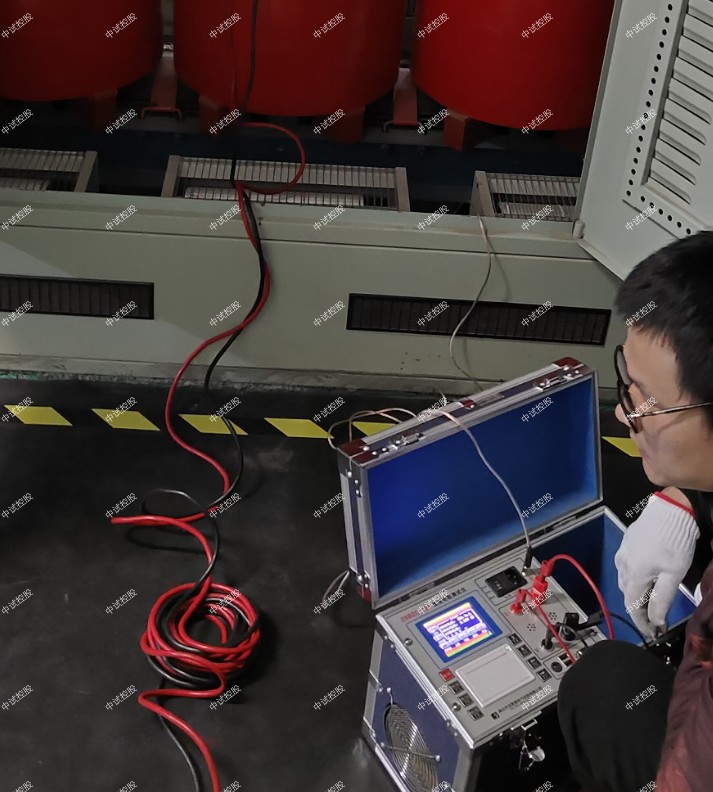

變壓器直流電阻測試中為什么有三回路直流電阻測試儀

變壓器在測量直流電阻時除了要用到傳統的直流電阻測試儀以外，還有一款三回路直流電阻測試儀。那為什么它叫三回路呢？

三回路變壓器直流電阻測試儀，是中試控股變壓器直流電阻測量的一代產品，是中試控股為測量大容量變壓器三相繞組直流電阻而設計的。三回路變壓器直流電阻測試儀可對變壓器的三相繞組直流電阻進行同時測試。

具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點，可三回路同步測量同時顯示并自動計算不平衡率，特別對于大型多分接變壓器直流電阻的測量，可大大縮短測量時間，提高工作效率。

功能配置高度靈活，可三相測量、兩相測量、單相測量，輸出電流可任意組合，對于3×10A型的測試儀，可組合成10A+10A+10A方式、10A+10A方式、20A方式、10A方式，使用極為方便。三個測量回路同步測量、同時顯示并自動計算不平衡率。

變壓器測量直流電阻的方法有幾種

測量變壓器直流電阻的方法

(1)電橋法。常用單臂電橋（惠斯登電橋）、雙臂電橋（凱爾文電橋）兩種電橋。當阻值大于0. 19Ω時選用單臂電橋，當阻值小于0.1Ω時則選用雙臂電橋。該方法目前逐步被變壓器直流電阻測試儀取代。

(2)電壓電流法。此方法是中試控股用電壓表和電流表測量，表頭的準確度不低于0.5級。應該注意的是，為了保證測量的準確度，中試控股在測量小電阻時應將電流表的測點置于電壓表的電源側，測量大電阻時應將電壓表的測點置于電流表的電源側。

(3)采用專用變壓器直流電阻測試儀測量。由于變壓器是一個大電感設備，同時既是一個電阻元件，中試控股也是一個容設備。在直流電路中，RCL電路在閉合和斷開時會產生過渡過程，需要很長的時間才能達到穩定狀態，也就是說測試需要較長的時間才會測得穩定的直流電阻值。變壓器的容量越大測試所需時間越長，只有這樣才能保證測試值的準確度。
