變電所試驗項目測試儀器

按照天線理論，要想成為有效的輻射源，其天線必須具有與電磁場的工作波長可比的長度。中試控股而對于50Hz/60Hz的工頻電磁場來說，其工作波長長達6000km，相比之下短得可憐的輸電線根本無法構成天線，也就無法在近距離內輻射電磁波。實測證明，變電所試驗項目測試儀器一個常規變電站的磁場強度僅為0.012μt（微特斯拉），還不如你的手機呢！

變電站檢測屬于電力系統檢測領域中的一項必要檢測項目，一般由當地縣級及以上的電力負責協調檢測和運維，今天，就大家介紹下，變電站檢測項目都有哪些？檢測周期是多久？
一，紅外熱像檢測：紅外熱熱檢測是變電站檢測中非常重要且必須的一項檢測，通常使用進口的紅外熱像儀設備，對變電站內部的各項變壓器、金具、絕緣子等進行逐項檢測，對異常高溫成像的設備進行標記并進行復檢，以確認其是否出現放電等故障，一般根據DL/T664-2016的標準進行檢測，檢測周期為投運后的每半年至一年。
二，變電所試驗項目測試儀器有種溶解氣體分析檢測：該檢測項目根據Q/GDW 168—2008要求執行，對110kV及以下每一年檢測一次；220kV的每半年檢測一次；330kV及以上的，每3月檢測一次；
三，高頻局放檢測：高頻局放檢測應在每1到2年周期內進行一次檢測，檢測時應嚴格遵循Q/GDW1168和GB/T16927.1/2/3標準，并嚴格按照要求的檢測環境要求，對待檢設備進行檢測，檢測時，待檢設備應處于運行狀態，設備外殼清潔、無覆冰，被測設備末屏接地良好，無開路風險，設備上無各種外部作業，并對檢測結果進行分析，如檢測結果顯示具有典型局部放電的檢測圖譜，說明該設備具有明顯缺陷，應進行維護或更換；如在同等條件下同類設備檢測的圖片有明顯區別，說明該設備狀態異常，應進行復檢并進行維護；如無典型放電圖譜，則該設備狀態正常。
四，鐵芯接地電流測量：如懷疑有鐵芯多點接地時應進行鐵芯接地電流測量，中試控股以測量結果≤100mA為標準；以上介紹的檢測項目主要為針對變電站設備的性能檢測，其他如外觀狀態檢測、避雷器檢測等也都屬于常規檢測項目。

變電站接地網測試方法
接地測試實際上就是指測量變電站接地網的接地電阻。接地電阻是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻，它包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻以及兩接地體之間大地的電阻或接地體到無限大遠處的大地電阻。

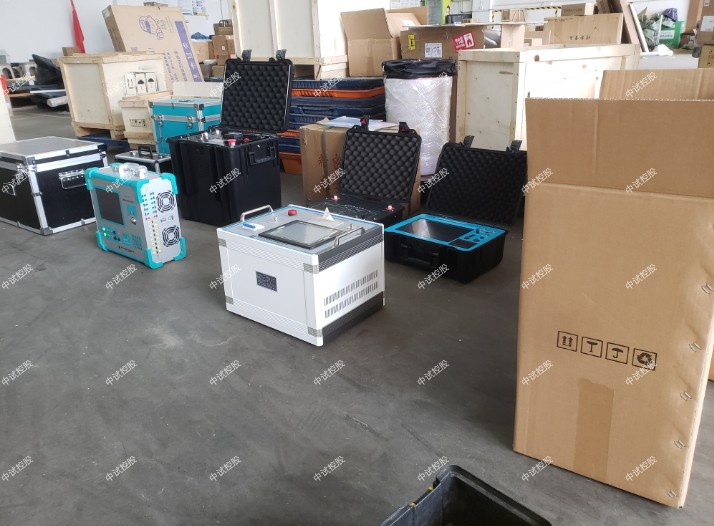

變電所試驗項目測試儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

變電所試驗項目測試儀器變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗

四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

變電所試驗項目測試儀器為什么電流互感器不允許開路

在運行中的電流互感器二次回路都是閉路的，且一次電流的大小與二次負載的電流大小無關。

互感器正常工作時，由于阻抗很小，接近短路狀態，一次電流所產生的磁化力大部分被二次電流所補償，總磁通密度不大，二次繞組電勢也不大。當電流互感器開路時，阻抗無限增大（Z2=∞），二次電流等于零，副磁化力等于零，總磁化力等于一次繞組磁化力（I0W1=I1W1）。也就是一次電流完全變成了勵磁電流，中試控股在二次繞組產生很高的電勢，其峰值可達幾千伏，人身安全，或造成儀表、保護裝置、互感器二次側絕緣損壞。另一方面一次繞組磁化力使鐵芯磁通密度過度增大，可能造成鐵芯強烈過熱而損壞，

電流互感器開路時，產生的電勢大小與一次電流大小有關。在處理電流互感器開路時一定將負荷減小或負荷為零，然后帶上絕緣工具進行處理，在處理時應停用相應的保護裝置。

電流互感器試驗（CT）的方案要求

變電所試驗項目測試儀器電流互感器預防試驗包括電流互感器繞組及末屏的絕緣電阻、電流互感器各分接頭的變比檢查、電流互感器tgδ 及電容量測試、電流互感器一次中試控股繞組直流電阻測量、電流互感器交流耐壓實驗、電流互感器極性測量。
