電氣設備的調試和交接試驗儀器35KV

有一類設備比較特殊，它既屬于一次設備、也屬于二次設備，這就是常用的電壓互感器、電流互感器，因為它們是一次回路和二次回路之間相聯系的設備，所以即可歸于一次、也可歸于二次。

變電站有那些設備，哪些是一次設備，哪些是二次設備
變電所主要有變壓器、互感器、開關、刀閘。這些是一次的。二次的主要都是保護，差動，接地保護等微機保護
當然是有區別的。一次設備指的是發電廠電力功率、中試控股高壓電流傳輸和流動、變換、分配的設備，也就是高壓回路的設備稱為一次設備，如：電力變壓器、高壓開關柜、電力電抗器、高壓斷路器、隔離開關、避雷器、高壓熔斷器等。

一次設備主要有：
主變壓器及其附屬設備，GIS設備，開關柜設備，接地變壓器，站用變壓器，動態無功補償裝置。

電氣設備的調試和交接試驗儀器35KV其他附屬設備如：中性點接地隔離開關、中性點避雷器、零序電流互感器等。

二次設備有：

1、綜合自動化設備：其中包括線路保護測控柜，主變壓器保護測控柜，電能計量屏，中試控股頻率電壓緊急控制裝置，電能質量監測柜，二次安防設備，電力調度數據網接入設備柜，升壓站微機監控系統，電壓無功控制裝置，通信接口柜，微機五防系統，設備，衛星對時裝置，視頻，門禁系統等。

2、一體化電源系統：其中包括直流電源成套裝置，交流不間斷電源（UPS）。

電氣設備的調試和交接試驗儀器35KV中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置

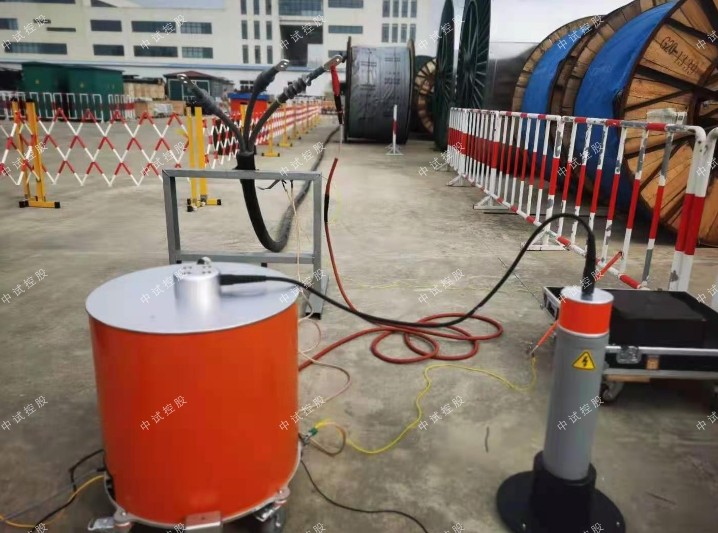

3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

電氣設備的調試和交接試驗儀器35KV變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

電氣設備的調試和交接試驗儀器35KV絕緣電阻的測試對電力行業有什么影響？

目前電力行業要想電氣設備的正常工作運轉，使電氣設備不頻繁發生故障以保證電力系統的安全與穩定運行，都會檢查電氣設備的絕緣狀態。測量絕緣電阻是相對來說最簡單方便的輔助辦法，也是電力行業運用十分普遍的檢測方法。下面中試控股詳細介紹

一、電氣設備的調試和交接試驗儀器35KV為什么要做絕緣電阻的測試？
電力行行中電氣設備的絕緣問題是引起電氣設備發生故障的主要因素，中試控股絕緣性能的好壞還對電氣設備的壽命有一定的影響。所以，絕緣測試是電氣設備檢查中一項重要的工作。絕緣電阻就是判斷絕緣性能的一項重要指標。對任何一種電氣設備來說，保證它的相間和對地具有足夠高程度的絕緣電阻，是電氣設備安全運行的重要指標之一。因此測量電氣設備的絕緣電阻是十分重要的一道工序。

二、絕緣電阻的測試如何展開？

1、測量設備的絕緣電阻時，必須先斷開電源;對具有電容性質的設備(如電纜線路)，必須先進行放電，確認無電后方可測試。

 2、絕緣電阻儀表引線應用多股軟銅線，而且要有良好的絕緣性能，兩根線不能纏在一起，以免引起測量誤差。

3、絕緣電阻儀表應放在水平位置，在未接線之前，先轉動絕緣電能表，看指針是否在“∞”處。再將(L)和(E)兩個接線柱短路，慢慢地轉動絕緣電阻測試儀儀表，看指針是否指在“零”位置。

 4、測量電機、大容量變壓器、電纜和電容器時，要有一定的充電時間。電容量愈大，充電時間愈長。一般以絕緣電阻儀表轉動一分鐘后的讀數為準。

5、被測物表面必須擦拭清潔，不得有垢，以免漏電，影響測量的準確度。

6、為保證測量結果的可靠性，中試控股須重復測量兩次以上。

三、電氣設備的絕緣電阻測試有什么好處？
電氣設備的絕緣電阻能夠看成綜合分析電氣設備絕緣性能的一個重要的指標，掌握了電氣設備的絕緣性能，有利于電氣設備檢驗工作的順利完成，中試控股對電氣設備的維護也有一定的幫助，同時還能夠實現電氣設備的正常和安全運行。
