高低壓電流互感器變比測試儀的使用方法及測試步驟

高低壓電流互感器變比測試儀的使用方法及測試步驟，高低壓電流互感器變比測試儀是針對高壓計量用戶的一種新型用電稽查設備。

它可在不斷電、不改線的情況下檢測35KV及以下的計量裝置用電流互感器的變比和極性，中試控股還能檢測互感器初級和次級的相間一致性，從而有效的防止高壓計量用戶采取更換高低壓電流互感器或電流互感器銘牌以及改變二次線極性或相別達到少計費的竊電行為。

高低壓電流互感器變比測試儀的使用方法及測試步驟如下：

測試準備：

1、承裝承修承試資質設備檢查儀器各部分外觀，在無破損、變形、污穢、水漬的情況下，方可進行下一步；

2、打開電源開關，觀察液晶屏中各部分電池的電壓值和剩余電量百分數，看電池電量是否夠用。

3、檢查絕緣桿操作是否正常，每節桿的鎖緊部的功能是否正常，是否能靈活的鎖緊和放松，正常后方可使用。

高低壓電流互感器變比測試儀的的使用方法及測試步驟：

1、中試控股將低壓鉗表與主機連接好，注意接口處要鎖緊，防止開路；

2、接好主機天線，以保證無線通訊的質量良好（如果高低壓被測點之間距離很近，且無障礙物，可不用接天線）；

3、打開主機電源，選擇進入“變比測量”功能屏；

4、將低壓鉗表卡在被測互感器二次側導線的任意一根，中試控股使電流從鉗表標有流入端的方向流入，還要注意鉗口良好閉合；此時應在主機的液晶屏可顯示出二次電流的幅值；

4、將高壓鉗表與絕緣桿連接好，根據被測線路的高度調節好絕緣桿的長度，要保證每節桿的連接處都確實鎖緊；

5、向上輕推絕緣桿，將高壓鉗表卡在被測互感器的一次側導線上，也要注意電流的流入方向和鉗口的良好閉合；

6、讀取主機的測試結果；

7、下拉絕緣桿使高壓鉗表與被測線路脫離，動作要輕柔，不要猛力拉拽，防止機械結構損壞；

8、收起絕緣桿，將高壓鉗表的電源關閉，并從絕緣桿上取下；

9、從二次線上摘掉低壓鉗表，再將低壓鉗表從主機上摘除；

9、關閉主機電源，摘下天線；

10、承裝承修承試資質設備將所有配件收到包裝箱內，測試完畢。

中試控股高低壓電流互感器變比測試儀的使用方法及測試步驟，高低壓電流互感器變比測試儀使用簡便、易于攜帶、安全系數高，是用電稽查人員不可多得的檢測工具。在使用高低壓電流互感器變比測試儀的使用方法及步驟時需要兩者結合使用，具體的操作事項請結合現場高低壓電流互感器變比測試儀的使用說明進行操作。

承裝承修承試資質設備中試控股ZS系列三、四、五級承試設備儀器
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置

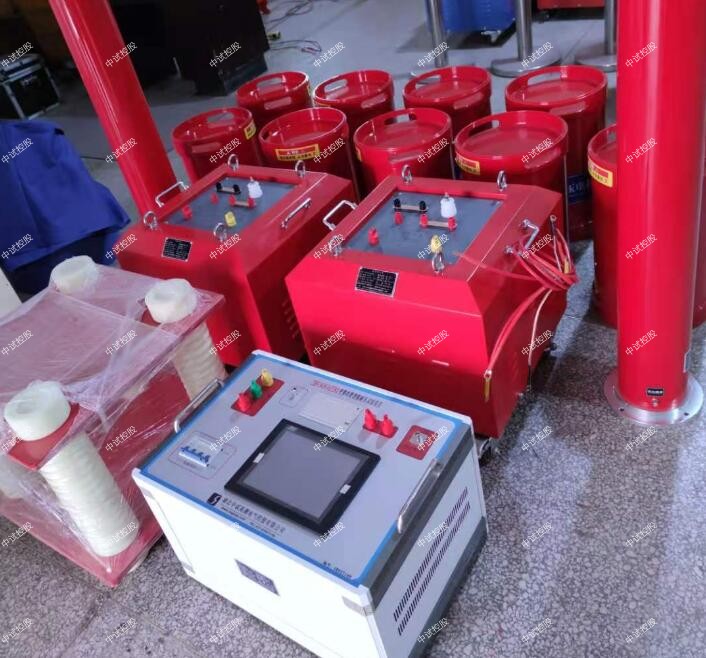

3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

“正常測試”和“盲測功能”的設置、操作類似，在此以“盲測功能”為例進行說明介紹。選擇“盲測功能”項后，按“確認”鍵進入“盲測功能參數設置”屏（見圖四）。

“額定高壓”、“額定低壓”、“分接”、“聯結組別”、“試品編號”、“測試”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。

額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。

分接：設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。

聯結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知”之間的循環轉換，Y表示星形聯結，D表示三角形聯結， “未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。

試品編號：設置本次試驗的試品編號。

測試：選擇不同的測量方式。

?中試控股三相變比：根據設定的高、低壓聯結方式和聯結組別，三相同時測量變比。

? 組別測試：只測量聯結組別。

? 三相AB、三相BC、三相CA：根據設定的高、低壓聯結方式和聯結組別，只針對所

承裝承修承試資質設備選相進行變比測量，此功能方便只針對某一相進行測量、檢測，節約時間。

參數設置完成后，選中“測試”項后按“確認”鍵開始測量。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。

“三相變比測試結果”屏見圖五。

    屏幕中間顯示測量結果，底部顯示可操作菜單：

? 繼續測試：按設置好的參數繼續測量。

? 結果打印：將測試結果進行打印。

? 結果存儲：將測試結果存儲到本機或存儲到優盤。

“左右”鍵選擇菜單項，“確認”鍵執行當前選項。

5.3.1.2 單相測試

在“主菜單”屏下選中“單相測試”項后，按“確認”鍵進入“單相測試參數設置”屏（見圖六）。

該中試控股屏設置操作和“盲測功能參數設置”屏類似。

額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。當選擇“單相CT”測試后，高、低電壓值代表CT的一次側額定電流值和二次側額定電流值，可以按實際電流輸入，也可以根據實際情況按實際比例關系輸入。

分接：設置所測試品的分接間距。

額定分接：設置所測試品的額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。

試品編號：設置本次試驗的試品編號。

測試：選擇不同的測量方式。

? 單相PT：根據設置的參數對PT進行變比極性測量。

? 單相CT：根據設置的參數對CT進行變比極性測量。

? 單相變壓器：根據設置的參數對單相變壓器進行變比極性測量。

承裝承修承試資質設備以中試控股“單相PT”測試為例，“參數設置”完成后，選中“測試”項后按“確認”鍵開始測量。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。
