電氣測試儀器

絕緣電阻和接地電阻的區別?

絕緣電阻：絕緣物在規定條件下的直流電阻.絕緣電阻是電氣設備和電氣線路基本的絕緣指標.對于低壓電氣裝置的交接試驗,常溫下電動機、配電設備和配電線路的絕緣電阻不應低于5MΩ(對于運行中的設備和線路,中試控股絕緣電阻不應低于1MΩ/kV).低壓電器及其連接電纜和二次回路的絕緣電阻一般不應低于1MΩ；在比較潮濕的環境不應低于0.5MΩ；二次回路小母線的絕緣電阻不應低于10MΩ.I類手持電動工具的絕緣電阻不應低于2MΩ。

接地電阻：就是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻,它包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻.接地電阻大小直接體現了電氣裝置與“地”接觸的良好程度,也反映了接地網的規模。

中試控股ZS系列10KV-500KV電力測試設備儀器
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀

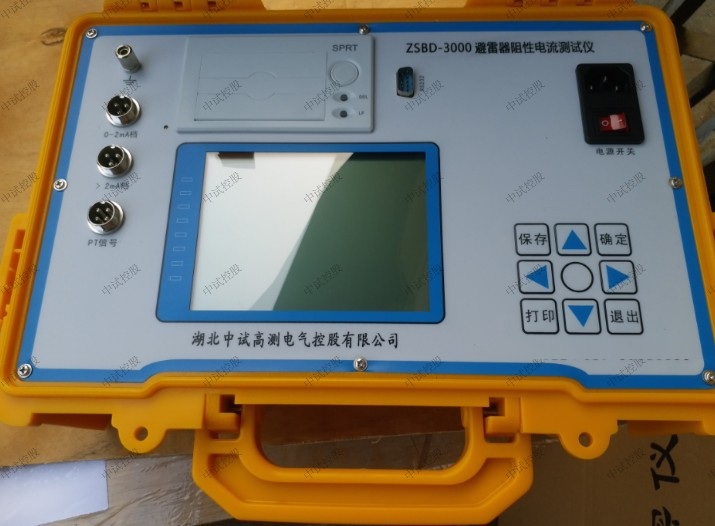

12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

中試控股詳細講解氧化鋅避雷器是具有良好保護性能的避雷器。利用氧化鋅良好的非線性伏安特性，使在正常工作電壓時流過避雷器的電流極小（微安或毫安級）；當過電壓作用時，電阻急劇下降，泄放過電壓的能量，達到保護的效果。

一、氧化鋅避雷器的優點

氧化鋅避雷器的基本結構是閥片。氧化鋅閥片在運行電壓下呈絕緣狀態，通過的電流很小，一般為10~15μA，并且氧化鋅閥片的非線性特性主要是由晶界層形成的。其伏安特性曲線接近理想避雷器的伏安特性曲線。

氧化鋅避雷器除了有優良的非線性外，還具有一下主要優點：

1.無間隙。在工作電壓作用下，氧化鋅閥片實際相當于一個絕緣體，不會使其燒壞。因此，可以不用串聯間隙來隔離工作電壓。由于無間隙，因而對波頭陡的沖波能迅速響應，放電無延遲，限制過電壓效果很好。既提高了對電力設備保護的可靠性，又降低了作用于電力設備上的過電壓，從而降低了電力設備額絕緣水平。

2.無續流。有上述特征可知，只有當作用到氧化鋅閥片上的電壓達到起始動作電壓時，才發生“導通”，“導通”后，氧化鋅閥片上的殘壓與流過其中的電流大小基本無關而為一定值。當作用電壓降到動作電壓以下時，氧化鋅閥片“導通”狀態終止，有相當于一個絕緣體。因此不存在工頻續流。

二、中試控股詳細講解氧化鋅避雷器預防性試驗項目及要求

對運行中的避雷器進行定期檢查、試驗是保電力系統安全的一個重要環節。氧化鋅避雷器的絕緣預防試驗項目包括：

測量絕緣電阻

測量直流1 mA時的臨界動作電壓U1mA

測量0.75U1mA直流電壓下的泄漏電流

測量運行電壓下的交流泄露電流

1.氧化鋅避雷器絕緣電阻

中試控股測量氧化鋅避雷器的絕緣電阻，可以初步了解其內部是否受潮，還可以檢查低壓氧化鋅內部熔絲是否斷掉，從而及時發現缺陷。

《規程》規定，對35 kV及以下的氧化鋅避雷器，用2500 V兆歐表測量，測得的絕緣電阻值不應低于1000 MΩ；對35 kV以上的氧化鋅避雷器，用5000 V兆歐表進行測量，測得的絕緣電阻值不應低于2500MΩ。

對中試控股500 kV氧化鋅避雷器還應用2500 V兆歐表測量其底座絕緣電阻，以檢查瓷套座是否進水受潮，測得的絕緣電阻值不應低于1000 MΩ。
