10kv高壓電纜試驗設備
時間：2021-05-10
10kv高壓電纜試驗設備

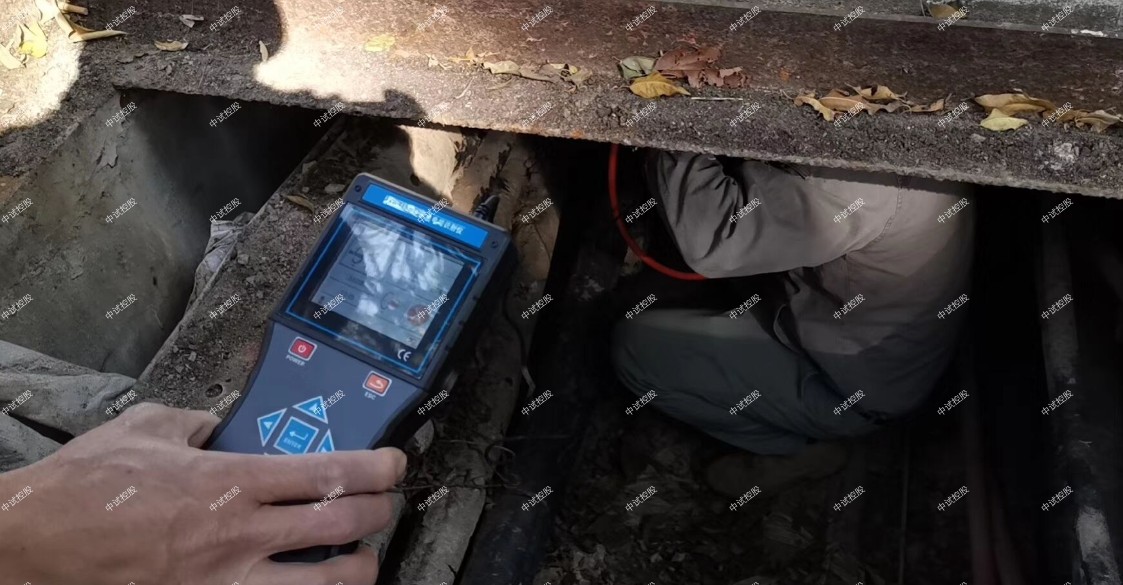

10kv高壓電纜試驗設備交接試驗主要是電氣設備投運前按照《交接規程》和廠家技術標準等來檢查產品有無缺陷
10kv高壓電纜試驗設備中試控股ZS系列10KV-500KV電力測試設備儀器
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表
變電站電氣部分要做哪些試驗項目
一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓
特殊立項試驗：技術難度大、需要特殊的試驗設備、被列為特殊試驗項目，按照國家概算的關于交接試驗規定，特殊試驗項目試驗時費用，應由甲方承擔。發電機的現場直流耐壓試 驗，特別是對匯水管和地之間無絕緣（接地）的發電機，一定要清除表面積水，否則可能引起放電、破壞引水管。建議這類項目不做現場交接試驗。
串聯諧振在高壓電氣設備試驗中的應用主要是采用基本的串聯回路，在電路的運行中產生諧振，這樣就能保證電路的整體電壓以及電流產生相同的相位．從而產生相同的無功率電壓以及相反的相位反應．這樣在高壓電氣設備試驗的過程中使整個試驗電路表現出一定的阻性。串聯回路產生的諧振電流能夠影響到設備電阻的高低．一般情況下在進行高壓電氣設備試驗時。串聯的諧振要根據試驗的需要進行諧振頻率的改變與調節，通常情況下都是由電感與電容進行參數調節的，所以在進行高壓電氣設備試驗的過程中，需要能夠產生電容與電感的電容器與電抗器，在實驗時，根據具體的要求對電容以及電感進行數值的調節。從而保證內部的電路頻率與外部的電路頻率相同．從而產生串聯回路的諧振電流。只有電容與電感達到最大的電壓值才能夠保證串聯諧振的產生．這樣設計的好處是可以在高壓電氣設備試驗的時候根據最大的電路電壓進行，有效的實現高壓電氣設備試驗的重要目標。
當串聯諧振在高壓電氣設備試驗中應用時．所需要的基本設備包括有，電容器，電抗器，高壓變頻的電源設備以及變壓器等，這些設備都在高壓電氣設備試驗中具有重要的作用。
① 電容器與電抗器可以進行電容以及電感參數的調節．是串聯回路產生諧振的重要電氣構件．而調壓變頻的電源設備則是在試驗的過程中根據實際的情況進行電壓的調節以及頻率的改變，有效的保證電路的安全穩定性。避免過電壓過著過電流現象導致的電路故障問題的發生。
② 變壓器是將電源設備調節的電壓進行改變．使其滿足高壓電氣設備試驗的要求。串聯諧振對高壓電氣設備試驗具有重要的作用． 而高壓電氣設備試驗對整個電力系統具有重要的作用．
1.串聯諧振的組成
串聯諧振試驗儀，變頻串聯諧振裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。
2. 串聯諧振的功能
1）、穩定性、可靠性高。串聯諧振系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
2）、自動調諧功能強大。串聯諧振系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。
3）、支持多種試驗模式。系統支持“自動調諧+手動調壓”,“自動調諧+自動調壓”,“手動調諧+手動調壓”等試驗模式，推薦使用“自動調諧+手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高 .
4）、串聯諧振系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能 .
5）、保護功能完善。串聯諧振具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
3. 串聯諧振的工作原理
串聯諧振試驗，變頻串聯諧振裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。
4. 串聯諧振的試驗對象
變頻串聯諧振試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。聯諧振試驗裝置適用于60KV、220KV,500KVGIS交流耐壓試驗。聯諧振試驗裝置適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
5.串聯諧振的應用范圍
串聯諧振，串聯諧振耐壓儀適用于電力電纜串聯諧振、電力變壓器串聯諧振、發電機組（水力發電機或火力發電機組）、電機串聯諧振、開關柜串聯諧振、GIS開關等大容量，高電壓的電容性試品的交接和預防試驗。造10KV、35KV、110KV、220KV、500KV電壓等級的串聯諧振試驗裝置。
