10kv高壓柜測試儀

1 《電力設備交接和預防性試驗規程》（廣西電網公司企業標準2009版）、2 《電氣裝置安裝工程電氣設備交接試驗標準》（GB50150-2006）3 《高壓電氣設備試驗方法》；4 《中試控股電業安全工作規程（發電廠和變電所電氣部分）》；5 《電力工業技術監督標準匯編》電氣絕緣分冊；

二)ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置試驗步驟和計劃安排

1．試驗前的準備工作：

（1）、施工所需要用的工器具、安裝材料準備充分，并做好檢查（2）、辦理好施工工作票,做好安全技術交底

（3）、當天參加施工的所有人員和有關負責人應提前到現場做好準備工作（4）、施工電源

施工用電源箱內的開關要接成三相五線制，從施工用電源箱接電源使用前，必須用萬用表測量電源，確保開關下端沒有電時才能接上電源線。所有用電器具要求有良好接地。

2.試驗步驟：      （1）、檢查電纜線路的相位            電纜線路的兩端相位應一致并與電網相位相符合。

（1）、測量絕緣電阻（先將兩側電纜頭表面的油污和灰塵擦拭干凈）               應采用5000V兆歐表測量，其阻值規范中未作規定。正常情況下新電纜阻值均在10000MΩ以上。多芯電纜應分別測量每一芯線對其它芯線及外皮的絕緣電阻。外護套及內襯層使用500V絕緣電阻測試儀測試其對地電阻，數據參照試驗交接規程。

         （3）、交流耐壓試驗

3.110kv高壓柜測試儀試驗前確保相位是否正確，拉好警戒線做好安全措施，電纜另外一頭拉好警戒線，派專人監護嚴禁他人進入。無關人員撤離試驗現場。

3.2 使用2500V絕緣電阻測試儀，測試準備耐壓的相位記錄好數據。

3.3 接好儀器線，確保接地線正確。對單相開始耐壓，其他相位和外護套及內襯層接地。耐壓電壓根據規程做2.5倍U0。耐壓時間為60分鐘。耐壓過程中，不應發生閃絡及放電現象。耐壓結束切斷電源，并使用放電棒放電完畢后，測試耐壓后的絕緣電阻不應有明顯下降，做好記錄。

三）質量保證措施

1、嚴格按照規程規范及設計要求進行施工；各施工點按照相應規程列出質量標準。2、加壓前認真檢查試驗接線、表計倍率、量程，調壓器零位及儀表的開始狀態均正確無誤。

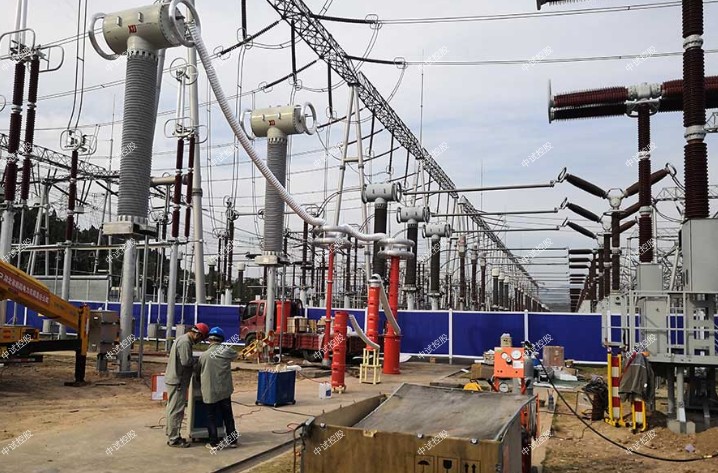

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置
技術方案
一、適用范圍
10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

二、中試控股系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
  2、額定容量：  54KVA；
  3、輸出電壓：    54KV，
  4、輸出電流：   1A，2A，
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、10kv高壓柜測試儀系統噪聲:       ≤60db
11、中試控股系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、系統配置及具體參數
1、變頻控制電源6KW                1臺
a) ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  6KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  24A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 10kv高壓柜測試儀變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 16Kg
2、 中試控股勵磁變壓器6KVA            1臺
a) 額定容量:    6KVA
b) 輸入電壓:    250V
c) 輸出電壓：   1.75KV；3.5KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：    40Kg ;
3、高壓電抗器 DK-27/27      2臺
a) 額定容量：   27KVA
b) 額定電壓：   27KV
c) 額定電流：1A
e) 品質因素：  Q≥30
f) 結    構： 干式；
    g)  重    量： 35Kg/臺
h) ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置連續運行時間：≥ 1小時
4、 電容分壓器   60/0.003              1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 中試控股介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、檢驗
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
  2）變比測量
  3）空載電流及空載損耗
  4）短路阻抗和負載損耗
  5）絕緣電阻測試
  6）溫升試驗：額定容量下運行60min,溫升不大于65K
 3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
      4、中試控股成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；
