串-并聯法

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置當試驗電壓較高、被試品電容量較大時,采用上述兩種方法都難以滿足試驗要求,主要是試驗設備難以滿足要求:一是合適的高電壓大容量的電抗器一般單位都不具備;二是不同長度的電纜電容量不相同,需要的電抗器也不一樣,即使是可調電抗器也往往由于可調范圍有限而難以滿足試驗要求。中試控股因此僅靠配備合適的電抗器來滿足試驗要求就比較困難,所以國內外進行長電纜交流耐壓試驗一般均采用串、并聯調頻諧振方式。

                 變頻串聯諧振串-并聯諧振的等效電路

如圖3所示,10kv高壓電纜耐壓測試儀在試驗回路中串入電抗器產生串聯諧振來提高被試品試驗電壓,在被試品兩端并聯電抗器使被試品電容電流大部份由電抗器來補償,從而使通過串聯電路中電抗器的電流大為減少,從而降低試驗對電抗器、試驗變壓器的要求。采用調頻電源裝置來改變試驗頻率使ω0L =1ω0C,使試驗回路產生諧振。這樣試驗設備就比較容易滿足試驗要求。

舉例來說，如一條110kV交聯電纜長為2km，其每km的電容量為0.12μF,每一相電纜總電容量大約為0.27uF,采用的補償電抗器為4個并聯,中試控股每個電抗器的電感量為200H左右,串聯電抗器電感也為200H左右, 在電抗器1串4并的串并聯諧振接線情況下,通過變頻電源盡量使試驗頻率接近于50Hz,計算的試驗頻率大約為48-45Hz,計算被試品電力電纜的電容電流大約為9.04A, 4個電抗器補償電感電流為7.23A,每個補償電抗器通過的電流不到2A,而串聯回路中的電抗器電流僅為1.81A,這樣每個電抗器只需要耐壓150kV電流大于2A;升壓變壓器的變比為K=18 000V/400V=45,輸出電壓為18kV,電流也只需要2A就能滿足試驗要求。

注:在電纜芯導體和金屬屏蔽層間施加試驗電壓110kV,持續5min,試驗結果全部通過。

 1)從試驗中可以看出,“串-并聯諧振法”實質上仍然是串聯諧振。這次試驗主要還是利用L- C諧振原理·中試控股與傳統的串聯諧振不同之處在于,電抗器L不是簡單的與被試品電力電纜電容Cx構成串聯諧振,而是與電抗器L1-L4和被試電纜電容Cx的并聯回路產生串聯諧振,諧振電壓為Uc。并聯電抗器L1-L4主要起補償作用。

 2)由于有了L1-L4的補償作用使得流過勵磁變壓器高壓側及串聯電抗器L上的電流I減小電抗器L的體積和重量將大大減輕以及勵磁變壓器容量也將大大減少相對提高了調頻諧振裝置的帶負載能力。使得原本很難進行的試驗項目,相對變得容易。

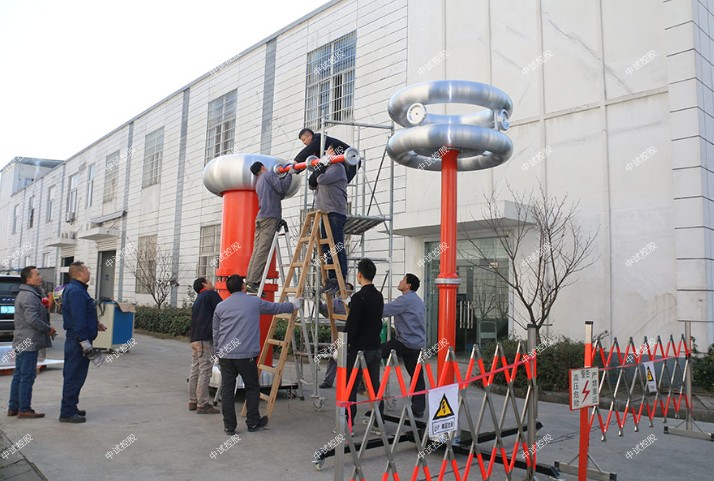

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置
技術方案
一、適用范圍
10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

二、中試控股系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
  2、額定容量：  54KVA；
  3、輸出電壓：    54KV，
  4、輸出電流：   1A，2A，
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、10kv高壓電纜耐壓測試儀系統配置及具體參數
1、變頻控制電源6KW                1臺
a) 中試控股變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  6KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  24A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 16Kg
2、 中試控股勵磁變壓器6KVA            1臺
a) 額定容量:    6KVA
b) 輸入電壓:    250V
c) 輸出電壓：   1.75KV；3.5KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：    40Kg ;
3、高壓電抗器 DK-27/27      2臺
a) 額定容量：   27KVA
b) 額定電壓：   27KV
c) 額定電流：1A
e) 品質因素：  Q≥30
f) 結    構： 干式；
    g)  重    量： 35Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   60/0.003              1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、檢驗
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）中試控股負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
  2）變比測量
  3）空載電流及空載損耗
  4）短路阻抗和負載損耗
  5）絕緣電阻測試
  6）溫升試驗：額定容量下運行60min,溫升不大于65K
 3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）10kv高壓電纜耐壓測試儀交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
      4、中試控股成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置噪音小于60dB；
