sf6氣體泄漏報警系統

SF6泄漏檢測原理
光譜可以表示物質中的原子、分子所處的運動狀態。這種物質的內部運動，可通過輻射或吸收能的形式（即電磁輻射）表現出來，而光譜就是按照波長順序排列的電磁輻射。由于原子和分子的運動是多種多樣的，因此光譜的表現也是多種多樣的。按照波長及測定方法，光譜可分為：Y射線、X射線、光學光譜、和微波波譜。而光學光譜又可分為真空紫外光譜、近紫外光譜、可見光譜、近紅外光譜和遠紅外光譜。

實驗證明，當特定波段的紅外光通過SF6氣體時,這些氣體分子對特定波長的紅外光有吸收,其吸收關系服從朗伯--比爾吸收定律，即吸收與SF6氣體濃度呈現自然指數關系。
運用以上原理，設計相應的光學裝置，采用主動吸氣方式，當采樣氣體中含有SF6氣體時，能夠通過檢測氣室的紅外光的強度將相應減弱，根據減弱的幅度，運用朗伯--比爾吸收定律可以計算出SF6氣體濃度。
本產品中SF6氣體泄漏檢測運用的正是紅外光譜吸收技術。與其他檢測技術相比，運用紅外光譜吸收技術檢測SF6氣體，檢測精度高，穩定可靠，且不受環境溫濕度等條件限制。

報警系統主要功能
實時顯示SF6氣體濃度
系統循環采集被檢測區域的空氣，在操作控制屏及后臺監控計算機上顯示該采樣空氣的SF6含量濃度；告警濃度可按要求在現場設定。
實時顯示氧氣濃度
檢測主機內含有氧氣檢測傳感器，在檢測各區域采樣氣體中SF6氣體的含量同時，檢測氧氣含量，在操作控制屏及后臺監控計算機上顯示該采樣空氣中的氧氣濃度；告警濃度可按要求在現場設定。
告警輸出
當SF6氣體或氧氣含量達到告警濃度時，操作控制屏將按設定的方式，產生聲光、語音報警，并通過軟件規約或干接點通知遠端監控中心，同時按設定的方式啟動風機。
紅外感應與語音報警和提示
如果有工作人員接近開關時室，操作控制屏內的紅外感應被觸發，操作控制屏將啟動語音提示，通知提示工作人員當前室內是否有SF6或氧氣報警，并提示應啟動風機通風后進入。
風機控制
風機有定時啟動、告警啟動與強制啟動三種方式；
系統內有4個定時啟動的時間，可根據用戶的要求設定0～4次定時啟動、每次啟動的具體時間與時長；
當SF6或氧氣濃度達到告警濃度時，可根據用戶要求，設定系統是否啟動風機進行通風；
操作控制屏有風機開與風機關2個按紐，可以用來強制風機啟動或關閉；
溫濕度顯示
溫度顯示范圍：-40～60℃
濕度顯示范圍：0～100%RH
聲光報警控制
可根據要求，聲光報警在啟動后一定時間內自動關閉，以免影響周圍居民；
檢測區域
最多可達24個區域，可檢測多個開關室，以減少用戶touzi；

泄漏報警系統組成

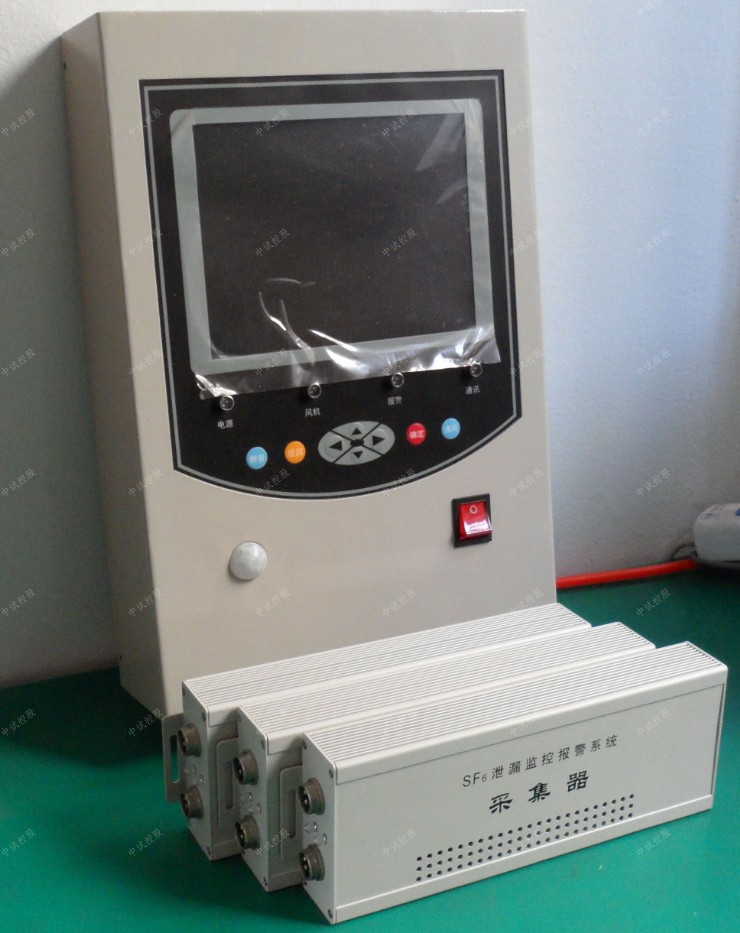

操作控制屏
配有320*240液晶顯示屏，菜單化實時顯示各區域SF6、氧氣濃度值，顯示溫濕度與風機狀態；
配有操作鍵，以移動菜單查看數據、設定參數、控制風機等；
配有紅外感應與語音、聲光報警控制；
壁掛式，尺寸為：25*34*8（長*寬*高，單位cm）
檢測主機
a.內含SF6光學檢測裝置、氧氣檢測與溫濕度檢測傳感器、采樣氣泵等；
機柜式，尺寸為：62*27*60（長*寬*高，單位cm）
b.氣體采樣單元
由此分支出各區域的采樣氣路；
