高壓開關室在線監測SF6報警系統

用途
六氟化硫在常溫常壓下是一種無色、無臭、無毒、不燃、無腐蝕的氣體，氣體密度6.139g/L，其化學穩定性強，500℃-600℃不分解。 六氟化硫具有良好的電氣絕緣性能及優異的滅弧性能，中試控股被廣泛應用于電器工業，如：斷路器、高壓變壓器、氣封閉組合電容器、高壓傳輸線、互感器等。在電力工業中，SF6是一種重要的介質，它用作封閉式中、高壓開關的滅弧和絕緣氣體。
ZSLB-6000 SF6泄漏報警系統是專門為了解決上述問題而設計的，系統是由兩大模塊構成，分別是操作控制屏、檢測主機，可實時檢測SF6、環境溫濕度、氧氣含量等，可以控制風機、空調等的開關等。系統自動記錄各種報警數據與實時數據，并按照設定的方式控制風機等；能根據各種應用場合的具體要求進行靈活配置的智能型采集系統；并可提供與遠端通信裝置的接口，實現遙控、遙測、遙信等功能。ZSLB-6000 SF6泄漏報警系統是綜合運用激光技術、數據采集、數據處理、通信技術于一體的開放系統平臺，它的所有功能均采用模塊化設計，便于工程安裝及工程維護。

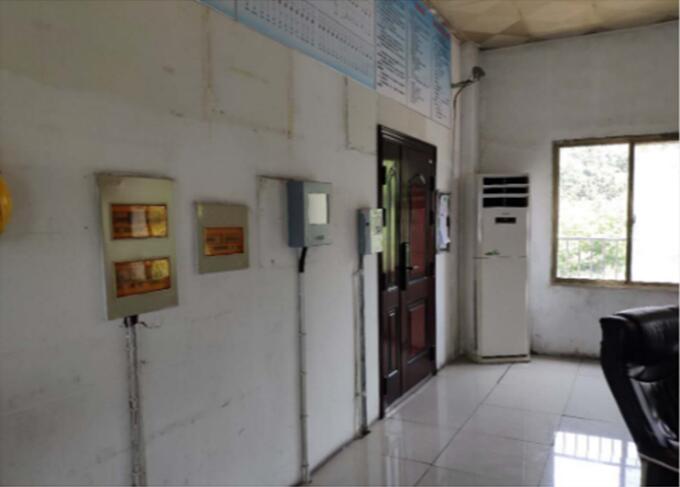

本系統可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）等場所。

參數

1、SF6氣體檢測靈敏度： ±1ppm（激光變送器） ±5%設置值（電化學傳感器）
2、氧氣檢測濃度： 1～25U%（帶數顯功能）
3、氧氣濃度報警門限 可調
4、氧氣測量精度 ：<0.5%（0.4%,O2在21%時）
5、溫度顯示范圍 ：-25～99℃
6、溫度測量精度： <0.5%
7、溫度報警門限： 可調
8、濕度顯示范圍： 0～99%RH
9、濕度測量精度： <3%
10、濕度報警門限： 可調
11、輸 入 電 壓： 176～265VAC
12、報警輸出點： 2A
13、風機輸出觸點電源： 380VAC 40A
14、風機通風時間設定：15MIN/次（可調）
15、數據記錄時間 2年，上位機海量存儲
16、通 訊 RS-485標準協議

ZSLB-6000SF6泄漏報警系統由智能模擬量采集器、激光發射與光強監測單元、激光接收單元、信號處理單元等組成，達到實時監測區域空氣中SF6氣體濃度的目的。

智能SF6激光變送器功能說明：
1、對區域空氣中SF6氣體的定量檢測分析功能（運用開放式光路高靈敏中紅外激光吸收光譜技術，消除了激光自身強度波動和外界環境的影響）。
2、實時顯示區域空氣中的SF6氣體濃度值，任意設置報警濃度，當環境中SF6氣體濃度超過設定的報警值時發出超標報警功能。
3、每一個SF6氣體激光探測器可監測0.1~200m范圍內的SF6濃度變化，不需要任何采樣裝置，只需要一個反射器，ZSLB-6000 SF6泄漏報警系統激光經過要監測的區域后被反射器反射回來到達探測器，就實現了對整個光路中的SF6濃度的測量。
4、利用激光光譜吸收技術檢測，對SF6氣體泄露檢測，測量精度可高于百萬分之一，檢測分辨率達到1ppm量級，中試控股而且重復性好，穩定可靠，使用壽命長，定量分析，采用開放式光路技術，避免了采樣而且實現了大范圍的連續空間的監測，操作簡單，故障率少。
