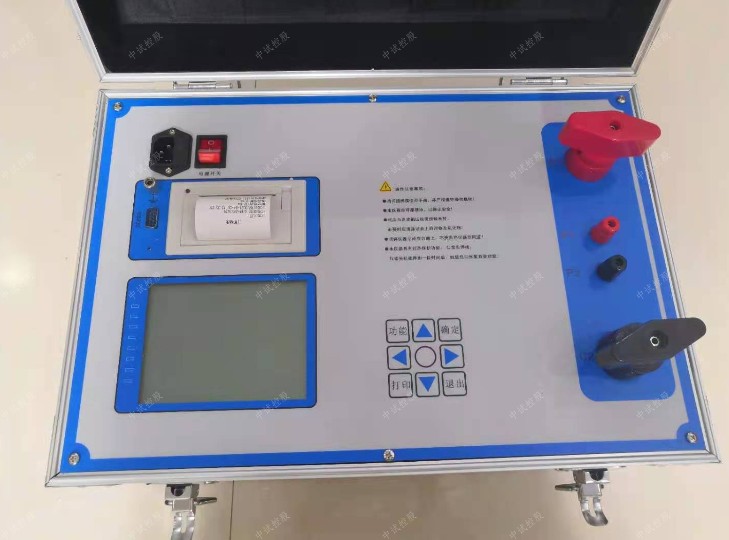

空開級差配合測試儀

安秒動作試驗用來檢測

直流斷路器開斷（電流倍數—時間）的試驗。根據規程，電流倍數從2~N（不同直流斷路器不等）進行試驗，每個電流倍數下要求進行三次試驗，獲得的三個動作時間，ZSMDJ-800直流系統級差配合測試儀動作時間的平均值連線要落在規程中的閉絡線（可以用PC機來做些曲線）。此試驗計時相對更加靈敏。

技術指標
1. 電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2. 測試電流范圍：0—500A；
3. 測試電壓范圍：0-1.0V；
4. 測試電流紋波系數：小于5%；
5. 輸出電流的穩定性：≤0.5%；
6. 時間記錄：0-9999S；最小時間分辨率：0.1mS；
7. 環境溫度：－20℃至50℃
8. 外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9. 重量：20kg

特點
高精度、高性能、高速數據采集卡，多通道并行采集存儲
可預設短路電流、進行短路測試校驗級差配合的選擇
可通過帶載小電流預估支路的短路電流
可查表計算級差配合概率預估值
可顯示短路動作電流、弧前時間、滅弧時間及開關分斷曲線
負載調節采用大功率純電阻負載，線度好、精度高
輸出控制采用多級高電壓大電流直流接觸器，滅弧能力強，安全高
裝置具有自動“短通”軟件延時和人工急停兩種保護模式，安全可靠
具有線路電阻預估和可控電流測控兩種工作模式
PC機操作軟件，可視化圖形界面，數據庫管理系統，隨時查閱記錄和報告

ZSMDJ-800直流系統級差配合測試儀級差配合概率預估是變電站直流電源系統保護電器直流斷路器能否正確配合的理論保障，中試控股通過分析直流斷路器tuokou曲線、參考《DLT 5044-2014 電力工程直流電源系統設計技術規范》、《GB14048.2-2008低壓開關設備和控制設備第2部分： 斷路器》等相關規程總結歸納出一種級差配合概率預估算法。 系統通過設置不同的測試電流值，接通所需負載電阻，多次測試后取平均值提高數據穩定性，并計算出當前直流斷路器末端短路預估值，預估級差配合概率。

校驗測試即短路測試，直接在當前直流斷路器末級進行短路測試，快速采集短路電流繪制成曲線， 計算出斷路器動作電流、弧前時間、滅弧時間，并人工觀察確定級差配合實際跳閘情況。
