空開級差配合要求測試儀

 變電站直流系統接地故障的查找方法

        但是，存在一點接地的直流系統，供電可靠性大大降低，因為在接地點未消除時再發生第二點接地，極易引起直流短路和開關誤動、拒動，所以直流一點接地時，設備雖可以繼續運行，但接地點必須盡快查到，立即消除或隔離。

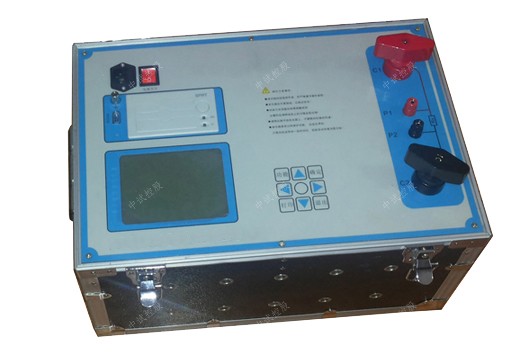

ZSMDJ-800直流系統級差配合測試儀特點
1. 儀器既可以單獨使用，也可以與PC機聯機使用。
2. 儀器提供直流大電流源使用簡便，無需提供蓄電池等直流電源。
3. 320×240液晶顯示器、高速熱敏打印機，全鍵盤操作方式，智能化工作全過程。
4. 采用電力電子控制技術產生直流大電流輸出，輸出電流響應速度快、精度高、連續可調。
5. 多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片。
6. 具有掉電存儲功能，可以存1000組試驗數據。
7. ZUC-500 級差配合測試儀自動保存設置數據，掉電后開機后顯示上一次的設置數據。
8. 具有安秒動作試驗方式、通流不動作試驗、tuokou測試試驗、差級配合試驗、內阻測試試驗五大試驗。完全兼容全點測試和抽點測試。
9. 儀器提供RS232通信接口，電腦完全可以控制儀器并導出試驗數據。
10. 聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。
11. 儀器帶有過熱、過流、過壓保護保護功能。
12. 儀器抗干擾能力強，電磁兼容能強。

ZUC-500 級差配合測試儀技術指標
1. 電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2. 測試電流范圍：0—500A；
3. 測試電壓范圍：0-1.0V；
4. 測試電流紋波系數：小于5%；
5. 輸出電流的穩定性：≤0.5%；
6. 時間記錄：0-9999S；最小時間分辨率：0.1mS；
7. 環境溫度：－20℃至50℃
8. 外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9. 空開級差配合要求測試儀重量：20kg

        1、查找方法
        直流回路數量多、分布廣，接地點不好查，相對有效的方法是拉路試探法。即分別對每路空氣開關或熔斷器拉閘停電，若停電后直流接地現象消失，說明接地點位于本空氣開關控制的下級回路中；若現象繼續存在，說明下級回路沒有接地。
        通過拉路尋找，可將接地點限定在某個空開控制的直流回路中，再通過解開電纜芯，將接地點限定在室內或室外部分；再通過拔出插件，可將接地點限定在插件內和插件外。經過層層分解、一段段排除，最終可將接地點定位于一段簡單回路中，再用搖表對回路中的每根接線搖測絕緣，把接地點進一步限定在幾根導線或幾顆端子上，通過仔細觀察，反復觸摸，接地點終會“原形畢露”的。
         2、查找步驟直流系統中的空氣開關或熔斷器是分層分級配置的，一般由總路空開、分路空開串聯而成，兩級空氣開關將直流回路分成了三段。兩級空氣開關分別是直流屏總路空氣開關和各設備分路空氣開關，三段回路分別是直流母線及其引出線回路、總路空開饋出的電纜和橋接母線回路、分路空開饋出的保護、控制、監視、儲能回路。其中，第三段回路數量最多、接線最復雜、接地幾率最高，幾乎所有的直流接地都出現在這一段。
        查找要求要想盡快找到接地點所屬空開，接地的確切位置和確切原因，就必須對三段回路的構成、作用和現場具體位置十分熟悉，所以查找直流接地的第一步就是熟悉現場直流系統接線。只有熟悉了接線，心中有了數，才能在拉路尋找時不漏拉、不錯拉、不重復拉。
        定位到分路空氣開關找出總路空開下級串接的所有空氣開關（或熔斷器），順序：按照先信號后控制、先室外后室內的原則排出拉路順序。對于信號回路，如測控裝置電源空開、遙信電源空開、通訊電源空開，其不影響故障跳閘，只涉及監控、指揮信號，可最先拉。如果接地點就在這些空開控制的回路，就免除了對重要回路（控制回路、保護回路）的短時停電。對于保護控制回路空開，直接影響到系統安全，拉路時間越短越好，需控制在3秒以內，拉路順序可按其對應一次設備實時潮流大小來排序，先拉負荷輕的空開，再拉負荷重的空開。如果拉開某路空氣開關后，接地極母線對地電壓立刻升高到110V左右，則接地點就位于該空開控制的下級回路之中。
              總結：直流系統接地對我們設備安全穩定運行有著很大的危害，由于目前直流系統按照地方單位各自習慣管理使其專業劃分不明確，造成每個單位一次專業或者二次專業管理直流系統不一致的想象，但作為繼電保護專業的人員都應該具備其查找方法和及時排除故障能力。
