標稱荷載交接耐壓試驗儀

串聯諧振試驗裝置的安全操作準則

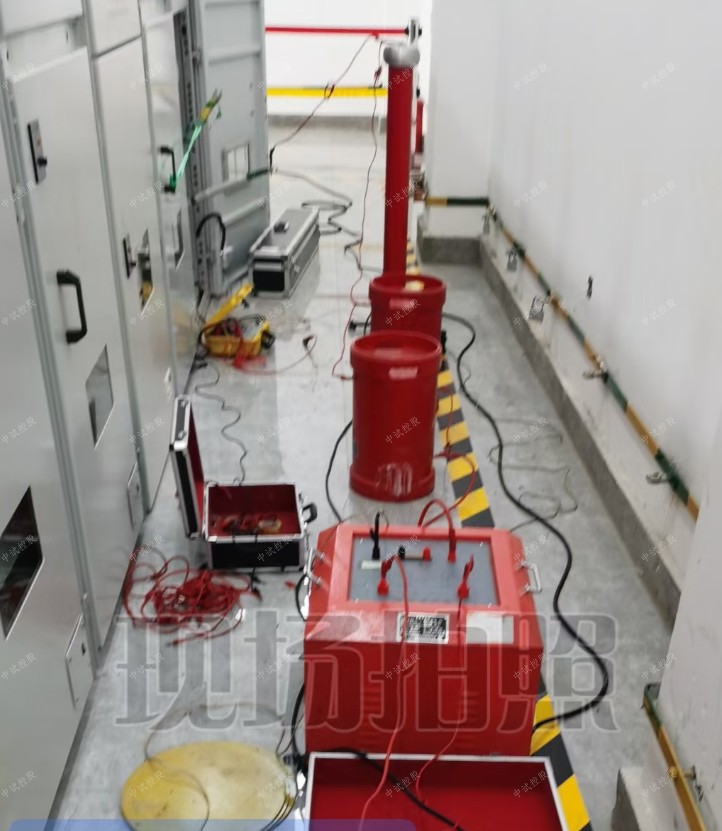

        ZSBP串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。中試控股變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

ZSBP-162KVA/54KV變頻串聯諧振成套試驗裝置
一、適用范圍
1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV。
2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓35kV。
3 滿足10kV變電站開關，互感器等的交流耐壓，電容量≤0.008uF試驗頻率為30-300Hz,試驗電壓42kV。
1. 35kV/300mm2的電纜，長度1.2km，電容量≤0.23 uF試驗頻率為30-300Hz,試驗電壓52kV。

二、系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
  2、額定容量：  162KVA；
  3、輸出電壓：     54KV，
  4、輸出電流：     2A，6A
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。

  四、系統配置及具體參數
1、變頻控制電源10KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  10KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 標稱荷載交接耐壓試驗儀最大輸出電流:  45A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 16Kg
2、 勵磁變壓器10KVA            1臺
a) 額定容量:    10KVA
b) 輸入電壓:    250V
c) 輸出電壓：   1.75KV；3.5KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：    50Kg ;
3、高壓電抗器 DK-40.5/27        4臺
a) 額定容量：  40.5KVA
b) 額定電壓：   27KV
c) 額定電流：    1.5A
e) 品質因素：  Q≥30
f) 結    構： 干式；
    g)  重    量： 40Kg/臺
h) 標稱荷載交接耐壓試驗儀連續運行時間：≥ 1小時
4、 電容分壓器   TRF-60/0.003                1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、供貨清單一覽表
序號 設備名稱 型號規格 單位 數量 備 注
1 變頻電源 10KW 臺 1
2 勵磁變壓器 YD-10KVA 臺 1
3 高壓電抗器 DTG-40.5/27
(27KV/1.5A) 臺 4
4 電容分壓器 TRF-60/0.003
(60KV) 臺 1
5 附件箱 含測試線一套 套 1
六、出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
  2）變比測量
  3）空載電流及空載損耗
  4）短路阻抗和負載損耗
  5）絕緣電阻測試
  6）溫升試驗：額定容量下運行60min,溫升不大于65K
 3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
      4、成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；

       標稱荷載交接耐壓試驗儀適用于10KV-500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
      1、在做試驗前，應先檢查儀器是否完好無損，各連接導線是否完好，中試控股確保電源輸出，信號采樣線纜穩妥連接，導通無阻。
      2、試驗前要確保接線準確無誤，尤其是地線回路，一定要安全接地。
      3、試驗時，對試驗現場要劃安全區域，并置專人看守，杜絕閑雜人等靠近。
      4、不允許正在試驗時突然切斷系統電源，每次試驗時要退出正在試驗狀態，才可以切斷電源。
