發電機綜合特性測試儀

時間：2022-11-08

中試控股技術研究院魯工為您講解：發電機綜合特性測試儀

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSLB-602電量記錄分析儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過中試控股記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。
儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。中試控股試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。

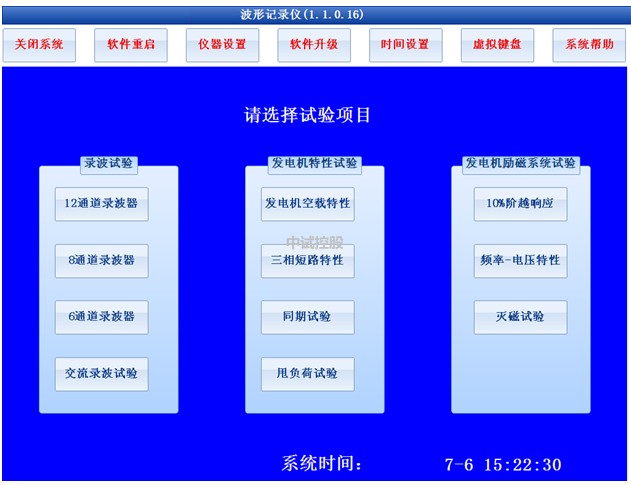

ZSLB-602電量記錄分析儀可完成以下試驗：

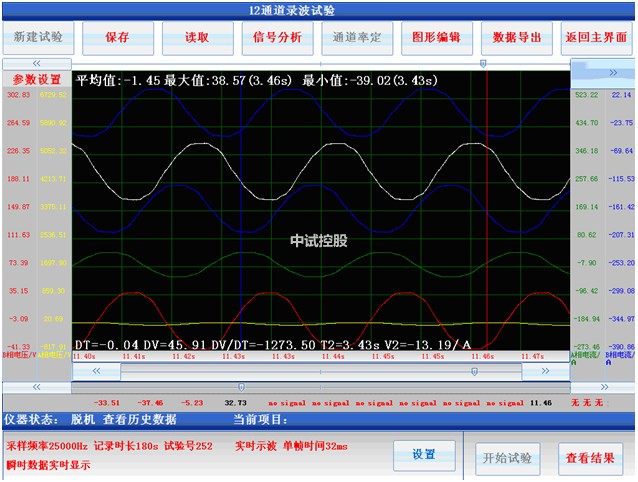

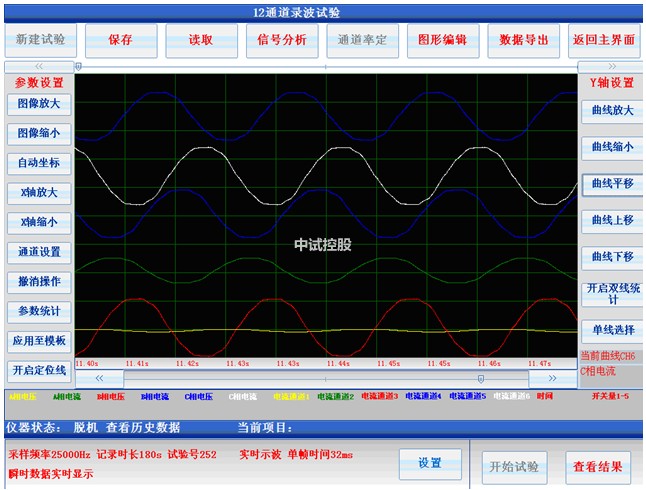

1、12/8/6/交流錄波試驗

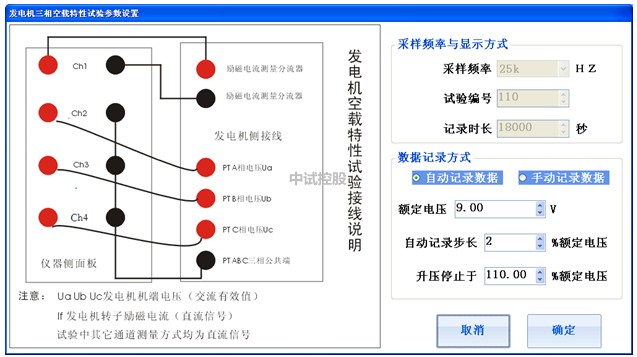

2、發電機空載特性試驗

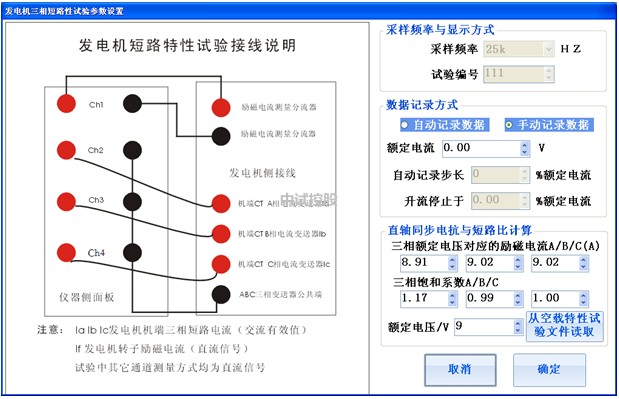

3、發電機短路特性試驗
4、甩負荷試驗
5、同期試驗

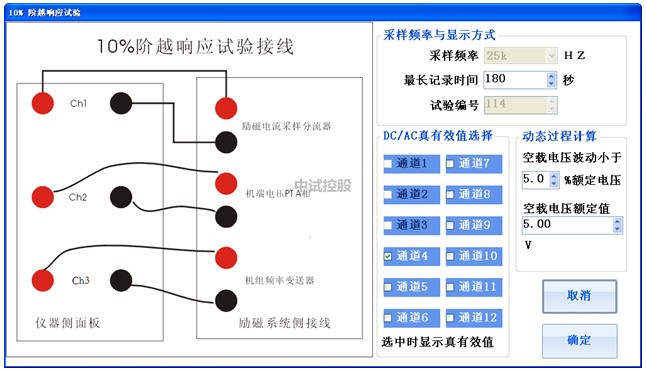

6、勵磁系統10%階躍響應試驗
7、勵磁系統電壓頻率特性
8、勵磁系統滅磁特性
9、電力系統故障查找與信號記錄
10、供電電源的諧波分析
11、電機啟動過程的電壓與電流信號記錄
12、三相電力系統的功率分析
13、交流信號的峰-峰值分析
14、電壓信號或電流信號的頻譜分析
15、三相電系統的向量關系分析
16、三相電系統的正序，負序和零序分量分析
17、在中試控股儀器固定沒有試驗模板的電氣試驗中，記錄整個試驗過程，并對記錄的數據進行分析與處理

18：還可以做更多的試驗，版面有限，節選部分。

ZSLB-602電量記錄分析儀簡介

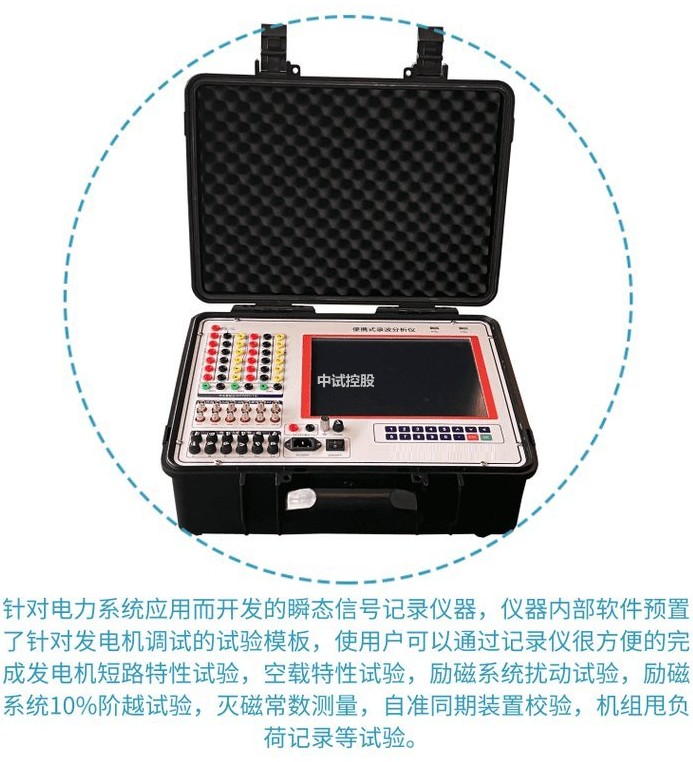

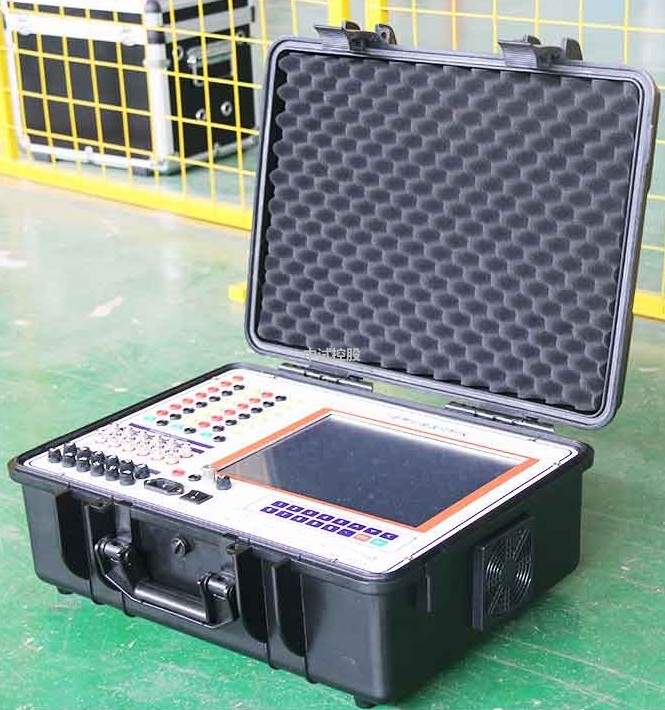

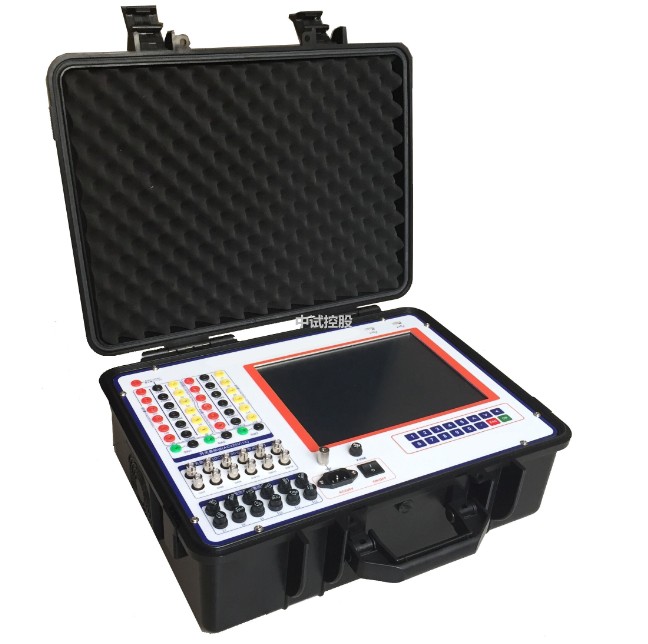

ZSLB-602便攜式電量記錄分析儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。
儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。
儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，zui高采樣頻率可達100KHZ，中試控股基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

ZSLB-602電量記錄分析儀特性和技術參數
儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：
1、實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作
2、可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作
3、提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形

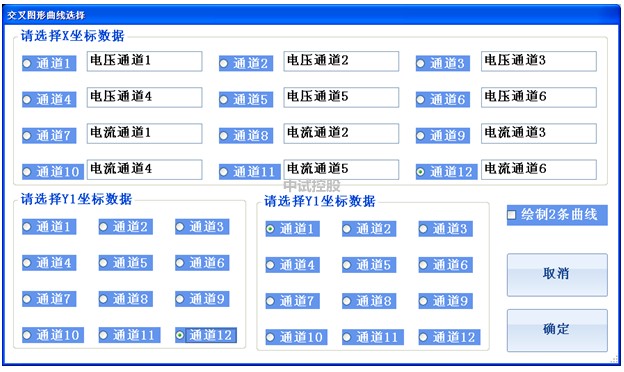

4、可以任意的選擇信號作為X軸,Y軸繪制信號的關系曲線
5、提供了諧波分析工具，可以對采集的信號進行諧波分析，最高諧波次數為1024次

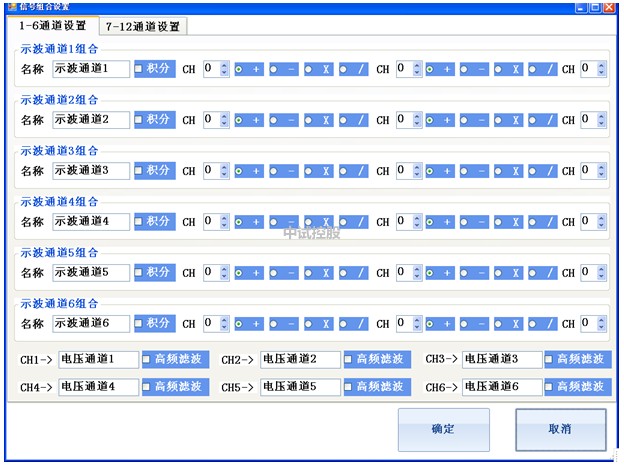

6、組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算
7、計算選定通道信號的有效值，功率
8、對選定的三相信號進行功率和對稱性分析
9、繪制選定信號的相量圖
10、通過軟件選擇通道信號類型：直流瞬時值或者交流有效值
11、內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗模板，軟件自動計算試驗結果參數。
12、中試控股儀器能夠自動生成WORD試驗報告，Excel試驗報告
13、試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化

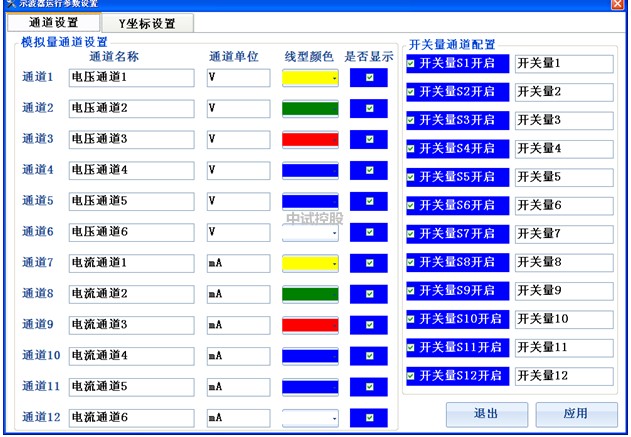

14、所有采樣通道的名稱和單位都可以重新定義
15 、各種試驗的試驗環境設置和儀器設置自動保存
1、自動計算各種試驗模板的試驗參數
17、簡單方便的通道濾定方式
18、使用U盤或移動硬盤等存儲設備方便的導出試驗數據
19、Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕
20、采用防抖動處理，避免用戶錯誤操作

ZSLB-602電量記錄分析儀硬件特點
儀器的硬件系統特性和技術參數如下：
1、12路低電壓／電流模擬量采集(可定制更多路的電壓電流)，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道（100mv通道最大允許輸入電壓<10V）

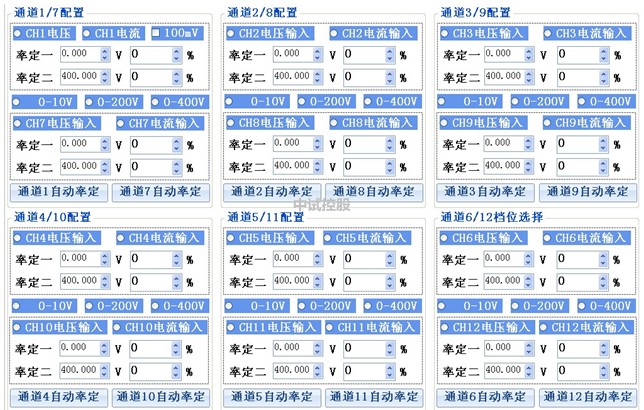

2、電壓通道輸入范圍，電壓或電流信號類型選擇，通過軟件選擇
3、信號采集誤差： -400V~400V 誤差<0.5V
-200V~200V 誤差<0.2V
-10V~10V 誤差<0.01V
-20mA～20mA 誤差<0.02mA
-100mV~100mV 誤差<0.2mV
4、12路有源節點開關量測量通道，開關量信號范圍DC12-220V
5、3路開關量輸出通道，開出量最大開斷能力AC220V/1A
6、分體式機箱結構，操作終端使用戶可以更方便控制試驗和分析數據
7、2個USB口用于數據下載或鍵盤/鼠標輸入
8、12.1寸大彩屏顯示，觸摸屏方式實現人機交互
9、儀器自帶8G數據存儲空間
10、采樣通道輸入阻抗
-10V~10V電壓檔位輸入阻抗820k歐
-200V~200V電壓檔位輸入阻抗820K歐
-400V~400V電壓檔位輸入阻抗820K歐
-20mA~20mA電流檔位輸入阻抗50歐
-100mV~100mV電壓檔位輸入阻抗 >10M

中試控股ZSLB-602電量記錄分析儀產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出ZSLB-602電量記錄分析儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

5.7.2. 試驗畫面
進入試驗畫面后系統將提示進相試驗需先給出一個文件名，以便程序自動將所有參量數據自動存盤。另存進相試驗文件后，進入試驗畫面。
試驗窗口分為3部分：曲線窗口、實時值窗口、功率圖窗口，各窗口顯示大小可用鼠標調節窗口邊框決定。
按鈕的作用：
開始：開始試驗，通訊開始，參量開始刷新，曲線開始繪制。
結束：結束試驗，通訊停止。
顯示設置：從參量中選擇試驗記錄顯示的模擬量和開關量，并且設定Y軸的起始點及刻度數。
輸出文本：將試驗數據以.txt文件輸出。
分軸顯示：錄制的曲線以同軸（標么值）還是分軸（有名值）來顯示。
坐標線：在分析曲線時讓顯示畫面中有無坐標虛線。
絕對時間：點擊此項，時間標志在相對時間和絕對時間顯示之間轉換。
在主窗口上部，有曲線操作工具欄。各按鈕作用如下：

橫軸時間段加長，曲線橫向壓縮
橫軸時間段縮短，曲線橫向放大
縱軸比例加大，曲線縱向壓縮
縱軸比例縮小，曲線縱向放大
5.7.3. 試驗操作：
A. 進入程序畫面后首先進行顯示設置，從全部記錄的參量中選擇本次試驗需在曲線顯示窗口顯示的的模擬量和開關量，并且設定合適的Y軸的標么值的起始點及刻度數；此項功能也可在試驗進行中完成、更改。
B. 點擊開始按鈕，趨勢圖窗口開始自右向左繪制參量曲線，實時值窗口顯示參量值，容量圖窗口實時繪制發電機容量圖及限制曲線；試驗記錄過程中可通過選擇趨勢圖、極限圖來切換右側大窗口的顯示內容。試驗記錄過程中可通過放大和縮小坐標軸來改變曲線的顯示狀態。
C. 如果試驗過程結束，可隨時點擊結束按鈕來停止參量的錄制，程序將以當前時刻為終點保存試驗畫面中的參量數據。

5.8 同期類試驗操作：
5.8.1. 試驗所需參量
同期試驗示意圖
同期試驗用于記錄并網時刻Uj、Uj’的相角差、電壓差；試驗中，通常取Us、Uj，而軟件要顯示、記錄Uj、Uj’在主開關動作前后的狀態，所以，推薦的試驗狀態是：
? Us取自機端，是在并網后與Uj同相的一個電壓
? Uj、Us的PT二次值都是100V
? Uj、Us都不設置變比值，額定值設為100V；同期壓差ΔU的額定值設為100V，或200V，模板中綁定的“同期壓差”主變高壓側電壓、主變低壓側電壓額定值輸入100。
當以上試驗狀態不能滿足時，應按以下進行設置：
1、當Uj、Us的PT二次值，不都是100V時
在聯機的狀態下，在“通道設置”里將該電壓的變比一次設為100，變比二次設為PT的二次值，設置完成后在常量監測中可觀察到該量的顯示應為100。
例如接入的Uj的PT二次值是57.735V，這時，將它的變比設為：
變比一次 = 100，變比二次= 57.735
注意，該電壓的額定值仍然設為100V
2、當Us在與Uj存在轉角補償問題時：
這里定義：轉角補償= 并網后Uj與Us的夾角，Uj超前取正號，滯后取負號；
在電氣試驗程序中，在聯機的狀態下，由菜單“設置\參量設置”打開參量設置對話框，在派生量“同期角差”的“參量3”一欄輸入轉角補償值Us_Uj。注意應選擇“確定”退出對話框。
3、試驗中，要求顯示、記錄電壓一次值時
系統電壓、機端電壓的變比、額定值按實際設置?！巴趬翰睢敝幸舶磳嶋H參數輸入，其他情況參考上面所述。
同期脈沖、主開關，應接入無源節點（錄波儀的開關量通道，對外提供24V）；
同期過程，可以同時用同期試驗（同期表）、曲線類試驗來記錄，前者可直觀表現同期時刻的角差、壓差、頻差，后者除以上信息，還可記錄并網過程的調節過程、功率震蕩，但對角差、壓差、頻差的表達不如前者直觀。
特別注意：如果做了上述設置（之一），應在試驗后恢復原有參數設定（轉角補償清零），以避免在下次使用錄波儀時，使用了錯誤參數。
