變頻式互感器變比測量范圍1～40000

時間：2022-11-12

中試控股技術研究院魯工為您講解：變頻式互感器變比測量范圍1～40000

ZSCPT-220P變頻互感器綜合特性測試儀

ZSCPT-220P變頻互感器綜合特性測試儀是中試控股針對電力系統互感器測試規范，新一代的電流、電壓互感器測試儀器。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。變頻式互感器綜合特性測試儀一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。變頻互感器綜合特性測試儀可以完美勝任對電力系統計量用高精度級別CT、保護用穩態、暫態CT的測試工作，輕松應對變比高達30000/1的互感器，精度可達0.05% 。中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSCPT-220P變頻互感器綜合特性測試儀是由本公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
技術特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、ZSCPT-220P變頻互感器綜合特性測試儀測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。

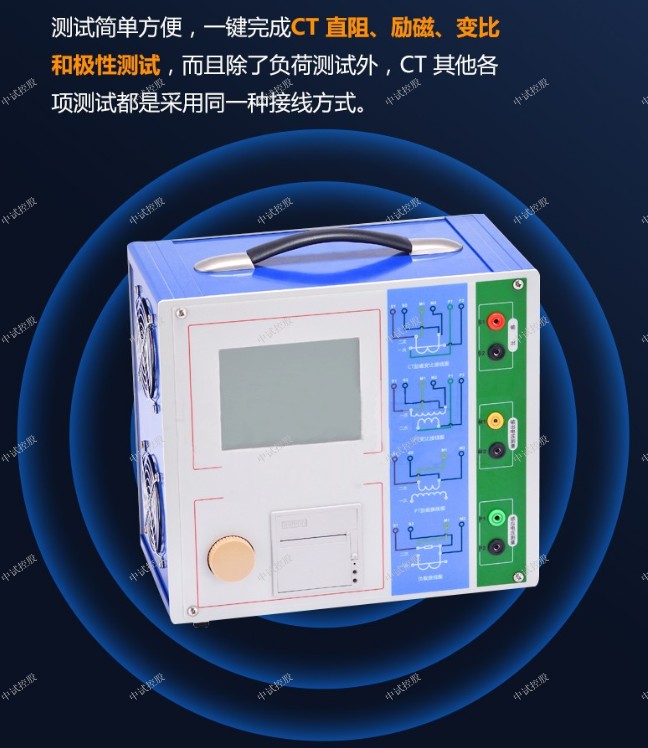

7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。

產品特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、ZSCPT-220P變頻互感器綜合特性測試儀采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg

技術參數
ZSCPT-220P變頻互感器綜合特性測試儀輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度 -10℃~50℃，濕度 ≤90%

測試用途：保護類CT，保護類PT
輸出：0~180Vrms，12Arms，18A（峰值）
CT變比測量范圍：1~40000，精度±0.05%
PT變比測量范圍：1~40000，精度±0.05%
相位測量：精度±5min，分辨率0.5min
二次繞組電阻測量：范圍0~300Ω，精度2%±2mΩ
交流負載測量：范圍0~1000VA精度2%±0.2VA
輸入電源電壓：AC220V±10%，50Hz
工作環境：溫度：-10οC~50οC，濕度：≤90%
ZSCPT-220P變頻互感器綜合特性測試儀尺寸、重量：尺寸340mm x 300mm x 150mm重量<9kg

中試控股ZSCPT-220P變頻互感器綜合特性測試儀產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出ZSCPT-220P變頻式互感器綜合特性測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

注意：做PT伏安特性試驗時一定要注意PT一次側的絕緣和注意保護試驗人身安全，因為PT試驗過程中PT一次側可能會產生高壓。

PT伏安特性試驗可以選擇單機試驗或外接升壓器試驗，單機試驗是指只需要利用本儀器內置的調壓器進行試驗。
圖4.2　PT伏安特性單機試驗接線圖
4.2 PT變比極性
4.2.1 參數設置
在PT測試主界面中光標選擇變比極性選項，點擊旋轉鼠標即可進入PT變比極性試驗參數設置界面如圖4.3所示：
圖4.3　PT變比極性試驗參數設置界面

額定一次：電壓等級有3kV、6kV、10kV、20kV、35kV、44kV、60kV、110kV、154kV、220kV、330kV、500kV、1000kV，并分別有“/1”和“/√3”可選。

額定二次：100V、100/3V、100/√3V、150V、220V，點擊逐次選擇。

注：額定一次與額定二次為被測品的一次側額定電壓和二次側額定電壓，用戶根據被測品銘牌上的標注進行設置。
.2.3 試驗方法
檢查接線完成后，光標移動至開始試驗選項并按下，儀器進入試驗狀態，界面下方實時顯示一次電壓值和二次電壓值。試驗完成后，儀器自動給出變比、比差和極性。PT變比極性試驗結果如圖4.5所示。

PT變比極性試驗結果界面的各項功能操作與CT變比極性試驗結果界面的功能操作相同，請參照3.2.4 CT變比極性試驗結果操作說明。

變比：試驗時根據一次側和二次側所得的實際電壓值算出的實際比值。

比差：試驗時根據一次側和二次側所得的實際電壓值算出的實際比差值。

極性：變比試驗所測得實際接線極性。

注意：做PT變比極性實驗時要與被測品保持一定的距離，因為測試過程中PT一次會產生高壓。

4.2.5 查看PT變比極性試驗歷史數據
本儀器可以由用戶根據實際需要保存PT變比試驗結果。在PT變比極性試驗參數設置界面（如圖4.3），將光標移動至記錄查詢選項并按下旋轉鼠標。將進入PT變比極性試驗記錄查詢界面，其操作方法跟3.1.5 查看CT伏安特性試驗歷史數據相同。

4.3 PT極性測量
在PT測試主界面中光標選擇極性測量選項，點擊旋轉鼠標即可進入PT變比極性測量界面如圖4.6所示：PT極性測量接線與PT變比極性試驗接線方式相同，按下運行按鈕進行極性測量，測試完成后按下打印項，則打印極性測量結果，按下返回項則返回至PT試驗主界面。

第五章配套工具軟件使用說明
5.1 配套工具軟件使用環境和光盤文件介紹
5.1.1 軟件功能簡介
此配套工具軟件可導入通過儀器轉存到U盤的測量數據，供試驗人員對測量數據做進一步分析處理。

5.1.軟件特點
● 本軟件為綠色軟件，無需安裝便可使用

● 支持所有的Windows系列操作系統，運行速度快，使用方便

5.1.3運行環境
硬件設備要求：建議使用賽揚533及以上CPU，512MB及以上內存、1GB

及以上可用硬盤空間。

支持軟件：Win98、Win2000、XP、Win2003、Vista、Win7、Win8等Windows系列操作系統；Microsoft Office 2000及以上版本（必須包含Excel，Word）。

5.1.4 隨機光盤文件
打開隨機配置的光盤，將光盤文件內的文件拷貝到本地計算機文件夾中，打開文件目錄如圖5.1所示。
5.2 配套工具軟件使用說
5.2.1 軟件使用說明
1.雙擊，運行互感器多功能全自動測試軟件，如圖5.2所示。
2.軟件工具欄功能介紹
導入數據：選擇U盤中轉存好的數據，導入到軟件上。
打印數據：打印數據分兩項，打印數據和圖像與打印誤差曲線，默認狀態下是打印數據和圖像，下拉箭頭可供選擇，“打印數據和圖像”是將當前所選擇的文件生成打印預覽功能；“打印誤差曲線”功能只有在CT伏安特性中允許使用，是計算出來的誤差曲線生成打印預覽的功能。

保存文件：保存文件分兩項，保存當前文件和圖像與保存所有文件和圖像，默認狀態下是保存當前文件和圖像，下拉箭頭可供選擇，“保存當前文件和圖像”是保存當前所選擇的數據以文件的形式存儲到本地計算機，“保存所有文件和圖像”是保存當前激活頁中所有的數據以文件的形式存儲到本地計算機中。
