中試控股技術研究院魯工為您講解：高壓開關柜耐壓儀

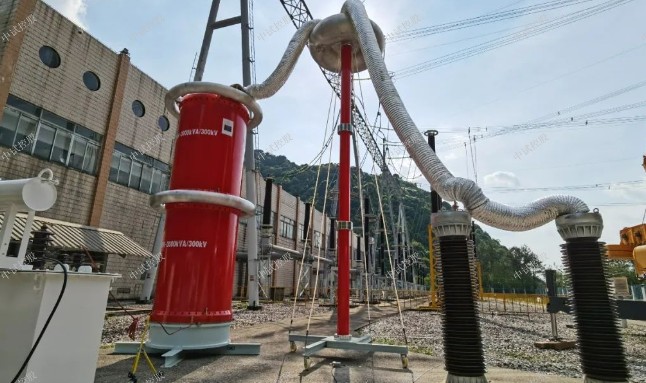

ZSBP-132KVA/66KV變頻串聯諧振耐壓試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBP-132KVA/66KV變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

ZSBP-132KVA/66KV變頻串聯諧振耐壓試驗裝置

一、適用范圍
1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12uF試驗頻率為30-300Hz,試驗電壓22kV。
2. 35kV/300mm2的電纜，長度1.0km，電容量≤0.198uF試驗頻率為30-300Hz,試驗電壓52kV
2．滿足10kV變電站變壓器、配電設備交流耐壓。
二、系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
2、額定容量：  132KVA；
3、輸出電壓：     66KV，
4、輸出電流：      2A
5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
8、輸出頻率范圍:     30～300Hz ；
9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87              << 變壓器和電抗器的聲級測量>>
GB1094                <<電力變壓器>>
GB/T16927.1-2-1997     <<高電壓試驗技術>>
ZBK41006-89            <<試驗變壓器>>
GB4208                 <<外殼防護等級>>
GB2900                 <<電工名詞術語>>
GB5273                  <<變壓器、高壓電器和套管的端子>>
GB191                  <<包裝儲運標志>>
GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88             <<電抗器>>
IEC358(1990)           <<耦合電容器和電容分壓器>>
IEC1000                <<電磁兼容性>>
GB4793-1984             電子測量儀器安全要求
四、系統配置及具體參數
1、變頻控制電源10KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  10KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  45A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重   量： 16Kg
2、 勵磁變壓器10KVA            1臺
a) 額定容量:    10KVA
b) 輸入電壓:    250V
c) 輸出電壓：   3KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
h) 重   量：    50Kg ;
3、高壓電抗器    44/22          3臺
a) 額定容量：   44KVA
b) 額定電壓：   22KV
c) 額定電流：  2A
e) 品質因素：  Q≥30
f) 結    構：  干式；
    g)  重    量： 40Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器     60/0.001                 1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、供貨清單一覽表
1、變頻電源 10KW 臺 1
2、勵磁變壓器 10KVA 臺 1
3、高壓電抗器 44/22(22KV/2A) 臺 3
4、電容分壓器 60/0.001(60KV) 臺 1
5、附件箱 含測試線一套 套 1
六、出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
2）變比測量
3）空載電流及空載損耗
4）短路阻抗和負載損耗
5）絕緣電阻測試
6）溫升試驗：額定容量下運行60min,溫升不大于65K
3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
4、成套裝置試驗
（1）耐壓試驗：1.1額定電壓下，耐壓1min；
（2）短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；

ZSBP-132KVA/66KV變頻串聯諧振耐壓試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股ZSBP-132KVA/66KV變頻串聯諧振耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出ZSBP-132KVA/66KV變頻串聯諧振耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

ZSBP-132KVA/66KV變頻串聯諧振耐壓試驗裝置

串聯諧振局部放電試驗產生的干擾如何屏蔽呢？電力工作者在進行串聯諧振試驗過程中，經常會被高壓電流生的脈沖所干擾，因為在試驗進行的過程中，會突然出現試驗背景增大的現象。當橢圓基線的固定相位處還會出現大的外界干擾脈沖毛刺，當干擾毛刺大而多時，超過電纜局部放電試驗的背景要求時，會導致試驗無法正常進行。因此，本文就簡單介紹如何避免在串聯諧振局部放電試驗中的干擾。
    一，加固高壓引線快速接頭，高壓引線的長度一般約10米左右，外部都套有金屬軟管用于均勻引線的表面電場。金屬軟管的兩端都有試驗設備廠家通過處理與線鼻子和快速接頭進行可靠連接。但由于該引線在試驗過程中常常會因頻繁移動及受到試驗終端拉力(主要為35電纜試驗終端加油后比較重，對引線產生的拉力很大)的影響，時間一長，就會造成快速接頭與金屬軟管的連接處產生松動和接觸不良現象。通過對快速接頭拆卸重新緊固處理一般都可大大降低背景噪聲，使電纜的試驗背景迅速降低到5PC以下，從而滿足試驗的需要。
    二、局放儀與檢測單元各信號引線端部封裝頭會因長期使用可能會出現接觸不良現象，造成局部放電檢測儀背景噪聲增大。嚴重時在打標時橢圓示波器上可能不會收到打標返回脈沖信號，而在系統“高壓合”按紐按下后或在高壓升壓過程中，橢圓基線會突然變寬變模糊，背景也跟著突變，此時在高壓下打標，示波器打標返回脈沖信號出現，在高壓下一切似乎恢復正常。此現象是由于在系統施加高壓后，由電流流過信號回路，通過電弧將接觸不良部位信號接通所致。
    三、避免試驗過程中出現重復接地現象，在對裝在鐵工裝上的屏蔽半成品進行局部放電試驗時，這種現象尤其比較明顯。這是因為裸露的銅帶屏蔽層通過鐵工裝及電纜移動小車和軌道與系統地線相連，造成被試驗電纜半成品存在重復接地現象，從而引入了大量的外界干擾信號。使試驗系統背景噪聲增大，通過在鐵工裝和移動小車之間墊入絕緣物(電纜成品塑料護套或厚的環氧絕緣材料)隔離，可大大消除干擾，有時成品試驗電纜端頭銅帶留的過長與鐵木工裝角鐵發生搭接現象時，也會造成重復接地，引入大的干擾。
    電力工作者在進行串聯諧振局部放電試驗的過程中，經常還會遇到其他各式各樣的干擾，因此在實際的工作中，需要根據實際情況做出相應的判斷，同時也要做好相應的記錄，提升技術水平，保障串聯諧振試驗正常有序的進行。
