100kVA/200kV 調頻式串聯諧振試驗裝置

時間：2022-11-29

中試控股技術研究院魯工為您講解：100kVA/200kV 調頻式串聯諧振試驗裝置

ZSBP-100kVA/200kV 調頻式串聯諧振試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

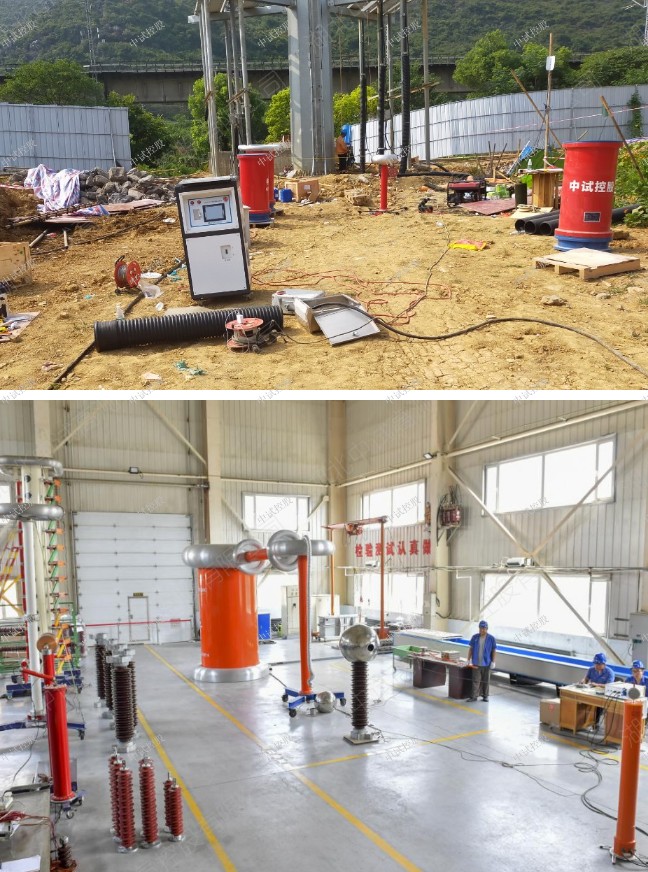

ZSBP-100kVA/200kV 調頻式串聯諧振試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

100kVA/200kV 調頻式串聯諧振試驗裝置
一、適用范圍
1.滿足110kV/30000kVA主變交流耐壓試驗，試驗電壓不超過160kV。
2．滿足110kV開關交流耐壓試驗，試驗電壓不超過200kV。
二、裝置特點
1) 自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz;
2) 自動升壓試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程;
3) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；
4) 五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能；
n 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置;
n 過流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置;
n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿;
n 斷電保護：試驗電源斷電后，裝置能快速保護;
n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出;
5) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流;
三、成套裝置技術參數
1. 額定容量：100kVA；

2. 輸入電源：三相380V電壓，頻率為50Hz；

3. 輸出電壓：最大200kV；

4. 輸出電流：最大0.5A；

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續15min；過壓1.1倍1分鐘；

8. 溫升：額定負載下連續運行15min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

12. 使用環境：

環境溫度：－150C–400C;

相對濕度：≤90%RH;

海拔高度: ≤1000米；
四、部件裝置技術參數

1. 激勵變壓器6kVA/10kV,5kV/0.4kV 1臺

a) 額定容量：6kVA；

b) 輸入電壓：380V，單相；

c) 輸出電壓：10kV；5kV；

d) 結構：干式；

e) 重量：約35 kg；

2. 變頻電源6kW/380V 1臺

a) 額定輸出容量：10kW

b) 工作電源：380±10%V（三相），工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：15.7A

e) 額定輸出電流：15.7A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率步進值：0.1Hz，

k) 頻率調節分辨率：≤0. 1Hz

l) 頻率穩定度： 0.1%

m) 運行時間：額定容量下連續15min

n) 額定容量下連續運行15min元器件最高溫度≤65K;

o) 噪聲水平：≤50dB

p) 重量約15kg；

3. 高壓電抗器25kVA/50kV 4節

a) 額定容量：25kVA;

b) 額定電壓：50kV；

c) 額定電流：0.5A；

d) 品質因素：Q≥30 (f=45Hz)；

e) 結構：干式；

f) 重量：約40kg；

4. 電容分壓器FRC-200kV -1000 pF 1套

a) 額定電壓：200kV；

b) 高壓電容量：1000pF

c) 介質損耗：tgσ≤0.5%；

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重量：約10kg；
五、供貨清單
1 激勵變壓器 6kVA/10kV,5kV/0.4kV 臺 1
2 變頻電源 6kW/0.38kV 臺 1
3 高壓電抗器 25kVA/50kV 臺 4
4 電容分壓器 FRC-200kV-1000pF 套 1
5 內部連接線套 1
六、設備遵循標準

GB10229-88 《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996 《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》
