中試控股技術研究院魯工為您講解：110KV諧振試驗裝置

ZSBP-110KV諧振試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBP-110KV諧振試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

110KV 諧振試驗裝置技術指標

一、適用范圍
           1.滿足50000kVA/110kV變壓器，電容量≤0.015μF，試驗頻率為45-65Hz,試驗電壓160kV。

           2．滿足110kV開關，互感器等電壓等級設備，試驗頻率為30-300Hz,試驗電壓不超過230kV。
二、裝置特點


           1)  自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz;


           2)  自動升壓試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程;


           3)  自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；


           4)  五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能；


           n 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置;


           n 過流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置;


           n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿;


           n 斷電保護：試驗電源斷電后，裝置能快速保護;


           n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出;


           5)  液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流;
三、成套裝置技術參數


           1.       額定容量：200kVA；


           2.       輸入電源：單相380V電壓，頻率為50Hz；


           3.       輸出電壓：最大240kV


           4.       輸出電流：最大0.8A；


           5.       工作頻率：30-300Hz；


           6.       波形畸變率：輸出電壓波形畸變率≤1%；


           7.       工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；


           8.       溫   升：額定負載下連續運行5min后溫升≤65K；


           9.       品質因素：裝置自身Q≥30(f=45Hz)；


           10.     保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；


           11.     測量精度：系統有效值1.5級；


           12.     使用環境：


                    環境溫度：－150C–450C;


                    相對濕度：≤90%RH;


                    海拔高度: ≤2500米；


四、部件裝置技術參數


           1.       激勵變壓器8kVA/8kV/0.4kV                    1臺


           a)       額定容量：8kVA；


           b)       輸入電壓：380V，單相；


           c)       輸出電壓：10kV；


           d)       結   構：干式；


           e)       重   量：約45 kg；


           2.       變頻電源8kW/380V                         1臺


           a)       額定輸出容量：8kW


           b)       工作電源：380±10%V（三相），工頻


           c)       輸出電壓：0 – 400V，單相，


           d)       額定輸入電流：20A


           e)       額定輸出電流：20A


           f)        輸出波形：正弦波


           g)       電壓分辨率：0.01kV


           h)       電壓測量精度：0.5%


           i)         頻率調節范圍：30 – 300Hz


           j)         頻率調節分辨率：≤0.1Hz


           k)        頻率穩定度：    0.1%


           l)         運行時間：額定容量下連續5min


           m)       額定容量下連續運行5min元器件最高溫度≤65K;


           n)       噪聲水平：≤50dB、


           o)       重量約22kg；


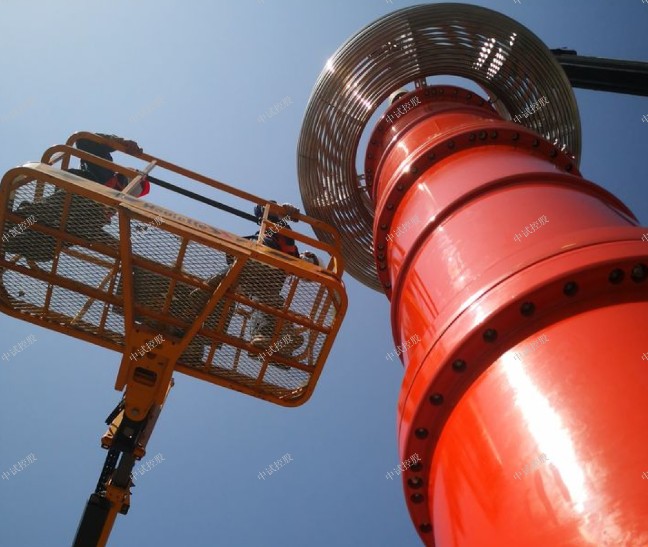

           3.       高壓電抗器50kVA/60kV                      4節


           a)       額定容量：50kVA;


           b)       額定電壓：60kV；


           c)       額定電流：0.8A；


           d)       電感量：170H/單節；


           e)       品質因素：Q≥30 (f=45Hz)；


           f)        結   構：干式；


           g)       重   量：約45kg；


           4.       電容分壓器FRC-240kV -500pF                      1套


           a)       額定電壓：240KV；


           b)       高壓電容量：500pF


           c)       介質損耗：tgσ≤0.5%；


           d)      分壓比：1000：1


           e)       測量精度：有效值1.5級;


           f)       重   量：約28kg；
五、供貨清單
1 激勵變壓器 8kVA/10kV/0.4kV 臺 1
2 變頻電源 8kW/0.38kV 臺 1
3 高壓電抗器 50kVA/60kV 臺 4
4 電容分壓器 FRC-240kV/500pF 套 1
5 內部連接線 套 1
六、設備遵循標準


           GB10229-88            《電抗器》


           GB1094                  《電力變壓器》


           GB50150-2006        《電氣裝置安裝工程電氣設備交接試驗標準》


           DL/T 596-1996        《電力設備預防性試驗規程》


           GB1094.1-GB1094.6-96   《外殼防護等級》


           GB2900                         《電工名詞術語》


           GB/T16927.1~2-1997     《高電壓試驗技術》

中試控股變頻串聯諧振耐壓成套試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出變頻串聯諧振耐壓成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
