中試控股技術研究院魯工為您講解：440kVA/44kV 變頻串聯諧振試驗裝置

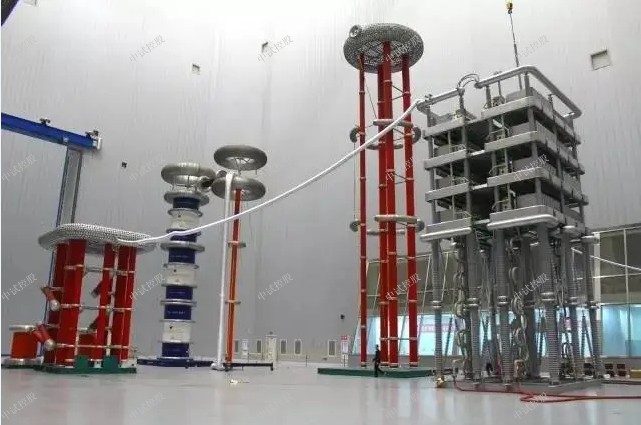

ZSBP-440kVA/44kV 變頻串聯諧振試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBP-440kVA/44kV 變頻串聯諧振試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

440kVA/44kV 變頻串聯諧振試驗裝置
一、被試品對象及試驗要求
       1、10kV/300mm2電纜長度10km交流耐壓試驗，電容量≤3.755uF，試驗頻率為30-300Hz，試驗電壓22kV，運行時間5min。
       2、10kVGIS、開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。
二、工作環境
       1、環境溫度：－100C –50 0C
       2、相對濕度：≤90%RH
       3、海拔高度:  ≤1000米；
       4、裝置主要技術參數及功能
       5、額定容量：440kVA；
       6、輸入電源：單相220/三相380V電壓，頻率為50Hz；
       7、額定電壓：22kV；44kV
       8、額定電流：20A；10A
       9、工作頻率：30-300Hz；
      10、裝置輸出波形：正弦波
      11、波形畸變率：輸出電壓波形畸變率≤1%；
      12、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
      13、溫    升：額定負載下連續運行5min后溫升≤65K；
      14、品質因素：裝置自身Q≥30(f=45Hz)
      15、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
      16、測量精度：系統有效值1.5級；
三、設備遵循標準
       GB10229-88                     《電抗器》
       GB1094　　　　　　　　《電力變壓器》
       GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》
       DL/T 596-1996                  《電力設備預防性試驗規程》
       GB1094.1-GB1094.6-96   《外殼防護等級》
      GB2900　　　　　　　　《電工名詞術語》
      GB/T16927.1~2-1997　　 《高電壓試驗技術》
五、裝置容量確定
       設計八節電抗器，則單節電抗器為55kVA/22kV/2.5A/44H，裝置總容量為440kVA。
試驗時設備使用關系列表
設備組合
被試品對象
電抗器
55kVA/22kV八節
激勵變壓器
輸出端選擇
10kV/300mm2長度10km
使用電抗器八節并聯
1.5kV
10kVGIS、開關等變電站設備
使用電抗器兩節串聯
3kV
六、系統配置及其參數
（一）激勵變壓器JLB-30kVA/1.5/3kV/0.4kV                        1臺
       1）額定容量：30kVA；
       2）輸入電壓：0-400V，單相；
       3）輸出電壓：1.5/3kV
       4）結    構：干式；
       5）重    量：約120kg；
（二）變頻電源BP -30kW/380V                         1臺
       1）額定輸出容量：30kW
       2）工作電源： 380±10%V（三相），工頻
       3）輸出電壓：0 –400V，單相，
       4）額定輸入電流：75A
       5）額定輸出電流：75A
       6）電壓分辨率： 0.01kV
       7）電壓測量精度：1.5%
       8）頻率調節范圍：30 – 300Hz
       9）頻率調節分辨率：≤0.1Hz
       10）頻率穩定度：    0.1%
       11）運 行 時 間：額定容量下連續5min
       12）額定容量下連續運行5min元器件最高溫度≤65K;
       13）噪 聲 水 平：≤50dB
14）重  量：約26kg；
（三）高壓電抗器DK-55kVA/22kV                      8節
       1）額定容量：55kVA;
       2）額定電壓：22kV；
       3）額定電流：2.5A；
       4）電 感 量：44H/單節；
       5）品質因素：Q≥30 (f=45Hz)；
       6）結    構：干式；
       7）重    量：約58kg；
（四）電容分壓器FRC-50kV/3500pF                        1套
       1）額定電壓：50kV；
       2）高壓電容量：3500pF
       3）介質損耗：tgσ≤0.5%；
       4）分 壓 比：1000：1
       5）測量精度：有效值1.5級;
       6）重    量：約10kg；一、被試品對象及試驗要求
      1、35kV/400mm2電纜5km的交流耐壓試驗，電容量≤1.073uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min
二、工作環境
      1、環境溫度：－100C –50 0C;
      2、相對濕度：≤90%RH
      3、海拔高度:  ≤1000米；
三、裝置主要技術參數及功能
     1、額定容量：810kVA；
     2、輸入電源：三相380V電壓，頻率為50Hz；
     3、額定電壓：54kV；
     4、額定電流：15A；
     5、工作頻率：30-300Hz；
     6、裝置輸出波形：正弦波
     7、波形畸變率：輸出電壓波形畸變率≤1%；
     8、工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
     9、溫    升：額定負載下連續運行60min后溫升≤65K；
    10、品質因素：裝置自身Q≥30(f=45Hz)；
    11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
    12、測量精度：系統有效值1.5級；
四、設備遵循標準
     GB10229-88                     《電抗器》
     GB1094　　　　　　　　《電力變壓器》
     GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》
     DL/T 596-1996                  《電力設備預防性試驗規程》
     GB1094.1-GB1094.6-96   《外殼防護等級》
     GB2900　　　　　　　　《電工名詞術語》
     GB/T16927.1~2-1997　　 《高電壓試驗技術》試驗時設備使用關系列表
設備組合
被試品對象 電抗器405kVA/54kV兩節 激勵變壓器輸出端選擇
35kV/400mm2電纜5km 使用電抗器兩節并聯 3kV

六、系統配置及其參數
（一）激勵變壓器JLB-45kVA/3kV/0.4kV                       1臺
     1）額定容量：45kVA；
     2）輸入電壓：0-400V，單相；
     3）輸出電壓：3kV；
     4）工作時間：60分鐘；
     5）結    構：油式；
     6）重    量：約350kg；
     7）尺    寸：700*600*400
（二）變頻電源BP-F -45kW/380V                          1臺
      1）額定輸出容量：45kW
      2）工作電源： 380±10%V（三相），工頻
      3）輸出電壓：0 –400V，單相，
      4）額定輸入電流：112.5A
      5）額定輸出電流：112.5A
      6）電壓分辨率： 0.01kV
      7）電壓測量精度：1.5%
      8）頻率調節范圍：30-300Hz
      9）頻率調節分辨率：≤0.1Hz
     10）頻率穩定度：    0.1%
     11）運 行 時 間：額定容量下連續60min
     12）額定容量下連續運行60min元器件最高溫度≤65K;
     13）噪 聲 水 平：≤50dB
     14）重  量：約85kg；
     15） 尺  寸：700*500*550mm
（三）高壓電抗器DK-405kVA/54kV                     2節
     1）額定容量：405kVA;
     2）額定電壓：54kV；
     3）額定電流：7.5A；
     4）電 感 量：35H/單節；
     5）品質因素：Q≥30 (f=45Hz)；
     6）工作時間：60分鐘；
     7）結    構：油式；
     8）重    量：約750kg；
     9）尺    寸：Φ650*900mm
（四）電容分壓器FRC-60kV/1000pF                      1套
     1）額定電壓：60kV；
     2）高壓電容量：1000pF
     3）介質損耗：tgσ≤0.5%；
     4）分 壓 比：1000：1
     5）測量精度：有效值1.5級；
     6）工作時間：60分鐘；
     7）重    量：約12kg；
     8）尺    寸：Φ160*850mm
（五）補償電容分壓器FRC-60kV/10000pF                      1套
     1）額定電壓：60kV；
     2）高壓電容量：10000pF；
     3）工作時間：5分鐘；
     4）重      量：12kg；
     5）尺      寸：Φ150*600mm；
七、供貨清單一覽表
1 激勵變壓器 JLB-45kVA/3kV/0.4kV 臺 1
2 變頻電源 BP-F-45kW/380V 臺 1
3 高壓電抗器 DK-405kVA/54kV 臺 2
4 電容分壓器 FRC-60kV/1000pF 套 1
5 補償電容器 BC-60kV/10000pF 套 1
6 內部連接線 套 1
運行時間4個小時
 相關資料一覽表
序號 資  料  名  稱 單位 數量
1 出廠試驗報告 份 1
2 成套裝置使用說明書 份 1
3 產品合格證和用戶意見卡 套 1
