中試控股技術研究院魯工為您講解：108kVA/108kV變頻串聯諧振試驗裝置

ZSBP-108kVA/108kV變頻串聯諧振試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

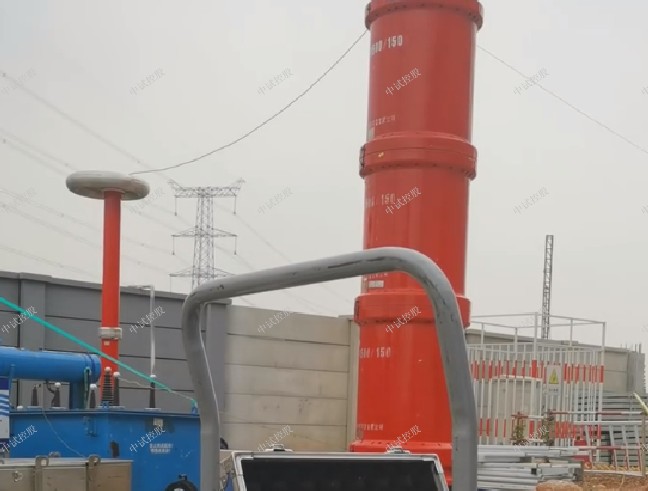

ZSBP-108kVA/108kV變頻串聯諧振試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

108kVA/108kV變頻串聯諧振試驗裝置
一、被試品對象及試驗要求
       根據國家電力試驗最新相關規程和有關產品設計標準，通過電抗器串、并聯組合滿足以下設備交流耐壓試驗要求：
       1、35kV/300mm2電纜交流耐壓試驗，長度800m，電容量≤0.152μF，試驗頻率為30-300Hz,試驗電壓52kV。
       2、10kV/300mm2電纜交流耐壓試驗，長度2300m，電容量≤0.851μF，試驗頻率為30-300Hz,試驗電壓22kV。
       3、35kV及以下變電站斷路器，刀閘，絕緣子等電氣設備的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過100kV。
二、工作環境
       1、 環境溫度：－150C–45 0C;
       2、相對濕度：≤90%RH;
       3、海拔高度: ≤2500米；
       4、現場風力：≤5級
三、裝置主要技術參數及功能
       1、額定容量：108kVA；
       2、輸入電源：單相220V/380V電壓，頻率為50Hz；
       3、額定電壓：27kV；54kV；108kV
       4、額定電流：4A；2A；1A
       5、工作頻率：30-300Hz；
       6、波形畸變率：輸出電壓波形畸變率≤1%；
       7、工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
       8、溫升：額定負載下連續運行60min后溫升≤65K；
       9、品質因素：裝置自身Q≥30(f=45Hz)；
      10、保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
      11、測量精度：系統有效值1.5級；
四、設備遵循標準
       GB50150 2006       《電氣裝置安裝工程電氣設備交接試驗標準》
       DL/T474.4-2006      《現場絕緣試驗實施導則－交流耐壓試驗》
       DL/T596-1996       《電力設備預防性試驗規程》
       GB/T16927.1-2-1997    《高電壓試驗技術》
       DL/T1015         《現場直流和交流耐壓試驗電壓測量系統的使用導則》
       GB/T311.1-1997      《高壓輸變電設備的絕緣與配合》
       GB10229-1988       《電抗器》
       GB1094.3-2003       《電力變壓器》
       GB191-2000          《包裝儲運圖示標志》
       JB/T9641-1999       《試驗變壓器》
       IEC 358(1990)       《耦合電容器和電容分壓器》
       GB4793-1984        《電子測量儀器安全要求》
       GB/T3859.2-1993       《半導體變流器 應用導則》
       GB/T2423.8-1995       《電工電子產品基本環境試驗規程》
       DL/T849.6-2004  《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》
試驗時設備使用關系列表
設備組合
被試品對象 電抗器
27kVA/27kV 四節 激勵變壓器
輸出端選擇
35 kV電纜 800m 使用電抗器2節串聯2組并聯 3kV
10 kV電纜 2300m 使用電抗器4節并聯 1kV
35kV變電站電氣設備 使用電抗器4節串聯 5kV
六、系統配置及其參數
（一）勵磁變壓器JLB-6kVA/1/3kV/5kV/0.4kV           1臺
       1）額定容量：6kVA；
       2）輸入電壓：380V，單相；
       3）輸出電壓：1kV；3kV；5kV
       4）重    量：約32kg；
（二）變頻控制源BP-6kW/380V              1臺
       1）額定輸出容量：6kW
       2）工作電源：380V，工頻
       3）輸出電壓：0 – 400V，單相，
       4）額定輸入電流：15A
       5）額定輸出電流：15A
       6）輸 出 波 形：正弦波
       7）電壓分辨率： 0.01kV
       8）電壓測量精度：0.5%
       9）頻率調節范圍：30 – 300Hz
      10）頻率調節分辨率：≤0.1Hz
      11）頻率穩定度：    0.1%
      12）運行時間：額定容量下連續60min
      13）額定容量下連續運行60min元器件最高溫度≤65K;
      14）噪聲水平：≤50dB
（三）諧振電抗器DK-27kVA/27kV                   4節
        1）額定容量：27kVA;
        2）額定電壓：27kV；
        3）額定電流：1A；
        4）電 感 量：104H/單節；
        5）品質因素：Q≥30 (f=45Hz)；
        6）結    構：干式； H級絕緣水平，環氧樹脂真空模具整體澆注；采用進口環氧樹脂，性能穩定。
        7）重    量：約32kg；
（四）電容分壓器FRC-100 kV -2000pF                  1套
       1）分節數：1節
       2）額定電壓：100kV/節；
       3）高壓電容量：2000pF/節
       4）介質損耗：tgσ≤0.5%；
       5）分 壓 比：1000：1
       6）測量精度：有效值1.0級;
       7）性能特點：
       8）包    裝：配防震鋁合金箱
七、供貨清單一覽表
（一）配置設備一覽表
序號 設備名稱 型號規格 單位 數量 備注
1 勵磁變壓器 JLB-6kVA/1kV/3kV/5kV/0.4kV 臺 1
2 變頻控制源 BP-6kW/380V 臺 1
3 諧振電抗器 DK-27kVA/27kV 臺 4
4 電容分壓器 FRC-100kV/2000pF 套 1
5 內部連接線 專用接地線、電源線、變頻輸出電纜、勵磁變輸出線、電抗器聯接線、高壓引出線和分壓器信號輸出線等。 套 1
（二）相關資料一覽表
序號 資料名稱 單位 數量 備注
1 出廠試驗報告 份 1
2 使用說明書 份 1
3 產品合格證 套 1

中試控股變頻串聯諧振耐壓成套試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出變頻串聯諧振耐壓成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
