中試控股技術研究院魯工為您講解：480kVA/400kV調頻式串聯諧振試驗裝置

ZSBP-480kVA/400kV調頻式串聯諧振試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

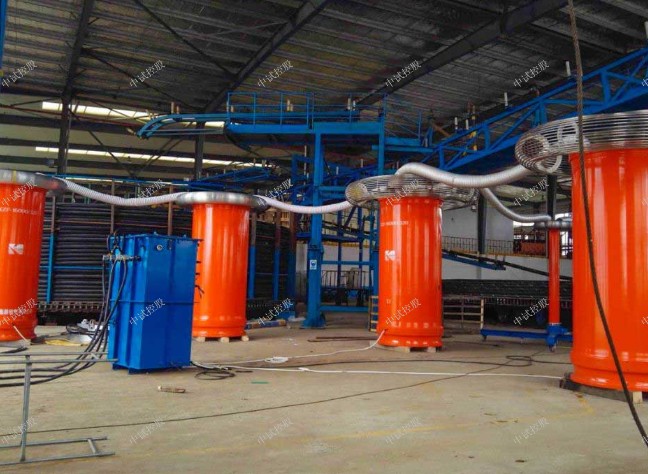

ZSBP-480kVA/400kV調頻式串聯諧振試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

480kVA/400kV調頻式串聯諧振試驗裝置
一、適用范圍
           1、滿足220~110kV分級絕緣電力變壓器的交流耐壓試驗，試驗頻率為45-65Hz,最高試驗電壓160kV，試驗時間1分鐘。
           2、滿足220~110kV互感器的交流耐壓試驗，試驗頻率為45-65Hz,最高試驗電壓368kV，試驗時間1分鐘。
           3、滿足110kV電纜，長度250m，試驗頻率為30-300Hz,試驗電壓128kV，試驗時間60分鐘。
           4、滿足220kV及以下母線，套管,GIS（10個間隔）,試品電容量在1000pf以內，試驗頻率為30-300HZ，最高試驗電壓368kV。
二、裝置特點
           1)  自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz；


           2)  自動升壓試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程；


           3)  自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；


           4)  五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能；


           n 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置；


           n 過流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置；


           n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿；


           n 斷電保護：試驗電源斷電后，裝置能快速保護；


           n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出；


           5)  液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流；
三、成套裝置技術參數


           1.  額定容量：480kVA；


           2.  輸出電壓：400kV；200kV；100kV；


           3.  輸出電流：1.2A；2.4A；1.2A；


           4.  工作頻率：工頻50Hz；


           5.  輸出電壓波形畸變率：≤0.5%；


           6.  允許連續工作時間：額定負載下60min；


           7.  額定負載下連續運行60min后溫升≤65K；


           8.  裝置自身品質因數：Q≥30；\


           9.  系統測量精度：有效值1級；


           10. 輸入電源：三相380V電壓，頻率為50Hz；


           11.對被試品具有過流、過壓及試品閃絡保護；


           12.環境溫度：－150C–400C，相對濕度：≤90%RH，海拔高度≤1000米；
四、部件裝置技術參數


           1. 激勵變壓器20kVA/10kV/20kV/0.4kV             1臺


           a) 額定容量：20kVA；


           b)  輸入電壓：400V，單相；


           c)  輸出電壓：10kV;20kV;


           d) 結   構：干式


           e)  重   量：約65Kg；


           f)  額定運行60分鐘后線圈對空氣溫升：≤65K;


           2．變頻電源20kW/380V                         1臺


           g)  額定輸出容量：20kW


           h)  工作電源：380V，工頻


           i)  輸出電壓：0 – 400V，單相，


           j)  額定輸入電流：50A


           k)  額定輸出電流：50A


           l)  電壓分辨率：0.01kV


           m)  電壓測量精度：0.5%


           n)  頻率調節范圍：30 – 300Hz


           o)  頻率調節分辨率：≤0.1Hz


           p)  頻率穩定度：    0.1%


           q)  運 行 時 間：額定容量下連續60min


           r)  額定容量下連續運行60min元器件最高溫度≤65K;


           s)  噪 聲 水 平：≤50dB


           2. 電抗器60kVA/50kV                         8臺


           a)  額定容量：60kVA；


           b)  額定電壓：50kV；


           c)  額定電流：1.2A；


           d)  電感量：130H；


           e)  品質因數：Q≥30；


           f)  結   構：干式；


           g)  數   量：8臺；


           h)  重   量：約75Kg；


           3. 分壓器FRC-400kV                                1臺


           a)  額定電壓：400kV；


           b)  測量精度：交流有效值1.5級；


           c)  介質損耗：tgσ≤0.5%；


           d)  分 壓 比：1000：1，


           e)  分壓比誤差：≤1.0%；


           f)  重   量：約80Kg；


           g)  結　　構：鋁合金外包裝。
五、供貨清單
1 激勵變壓器 20kVA/20-10kV/0.4kV 臺 1
2 變頻電源 20kVA/380V 臺 1
3 電抗器 60kVA/50kV 臺 4
4 分壓器 FRC-400kV 套 1
5 試驗連接線 套 1
六、設備遵循標準


           GB10229-88            《電抗器》


           GB1094                  《電力變壓器》


           GB50150-2006        《電氣裝置安裝工程電氣設備交接試驗標準》


           DL/T 596-1996        《電力設備預防性試驗規程》


           GB1094.1-GB1094.6-96  《外殼防護等級》


           GB2900                       《電工名詞術語》


           GB/T16927.1~2-1997   《高電壓試驗技術》
