電纜交流耐壓檢測裝置110KV

時間：2022-11-30

中試控股技術研究院魯工為您講解：電纜交流耐壓檢測裝置110KV

ZSBP-1620KVA/270KV變頻串聯諧振耐壓試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

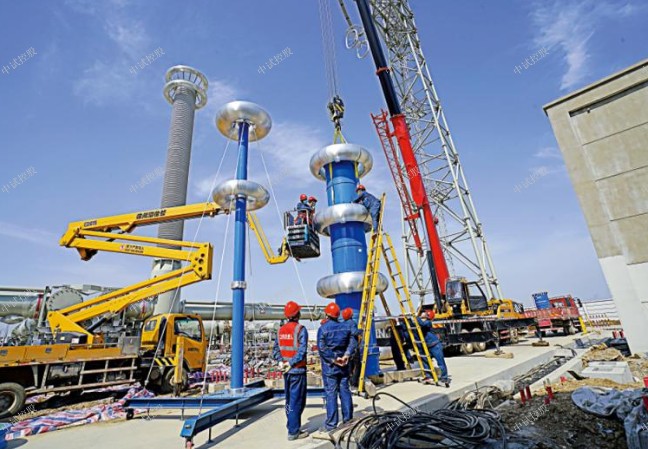

ZSBP-1620KVA/270KV變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

ZSBP-1620KVA/270KV變頻串聯諧振耐壓試驗裝置
一、適用范圍
1. 110kV/300mm2的電纜，長度2.5km，電容量≤0.37uF試驗頻率為30-300Hz,試驗電壓128kV。
2．110kV變電站110kV變壓器、配電設備交流耐壓，試驗頻率為30-300Hz,試驗電壓95/160kV
3. 110kV變電站GIS設備，配電設備交流耐壓，試驗頻率為30-300Hz,試驗電壓184/230kV。
4. 220kV200000kVA變壓器、配電設備中性點交流耐壓，試驗頻率為30-150Hz,試驗電壓160kV
5.35kV/300mm2的電纜，長度5km，電容量≤1uF試驗頻率為30-300Hz,試驗電壓52kV。
6.10kV/300mm2的電纜，長度10km，電容量≤3.78uF試驗頻率為30-300Hz,試驗電壓22kV。
二、系統主要性能及參數
1、電源電壓： 380V±10%、50Hz；
2、額定容量： 1620KVA；
3、輸出電壓： 270KV，
4、輸出電流： 3A，12A
5、輸出電壓波形: 正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
8、輸出頻率范圍: 30～300Hz ；
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 0.5級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度： -25℃～ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
GB/T16927.1-2-1997 <<高電壓試驗技術>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
GB5273 <<變壓器、高壓電器和套管的端子>>
GB191 <<包裝儲運標志>>
GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88 <<電抗器>>
IEC358(1990) <<耦合電容器和電容分壓器>>
IEC1000 <<電磁兼容性>>
GB4793-1984 電子測量儀器安全要求
四、系統配置及具體參數
1、變頻控制電源 50KW 1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 50KW
c) 工作電源: 交流220V/380V、50Hz 。
d) 輸出電壓: 0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 100A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保護：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗2種模式。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重量： 90Kg
2、勵磁變壓器 50KVA 1臺
a) 額定容量: 50KVA
b) 輸入電壓: 500V
c) 輸出電壓： 2KV/4KV/8KV/16KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構：采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
h) 重量： 200Kg ;
3、高壓電抗器 135/45 12臺
a) 額定容量： 135KVA
b) 額定電壓： 45KV
c) 額定電流： 3A
e) 品質因素： Q≥30 （55H）
f) 結構：干式；
g) 重量： 110Kg/臺
h) 連續運行時間：≥ 1小時
4、電容分壓器 270/0.001 1臺
a) 額定電壓： 270KV
b) 工作頻率： 30～300Hz
c) 分壓比： 2000：1
d) 分壓比誤差： ≤1%,
e) 測量精度：交流有效值1.0級
f) 介質損耗： tgδ≤0.5% ;
g) 重量： 60Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、供貨清單一覽表
序號設備名稱型號規格單位數量
1 變頻電源 50KW 臺 1
2 勵磁變壓器 50KVA 臺 1
3 高壓電抗器 135/45(45KV/3A) 臺 12
4 電容分壓器 270/0.001(270KV) 臺 1
5 附件箱含測試線一套套 1
六、出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
2）變比測量
3）空載電流及空載損耗
4）短路阻抗和負載損耗
5）絕緣電阻測試
6）溫升試驗：額定容量下運行60min,溫升不大于65K
3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
4、成套裝置試驗
（1）耐壓試驗：1.1額定電壓下，耐壓1min；
（2）短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；

變頻串聯諧振耐壓成套試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股變頻串聯諧振耐壓成套試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出變頻串聯諧振耐壓成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

變頻串聯諧振耐壓成套試驗裝置|中試控股

電纜專用便攜式變頻諧振升壓裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

產品特點
電纜諧振升壓裝置由調頻調壓電源、激勵變壓器、電抗器、電容分壓器組成。 35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置應該體積小，重量輕。

本系統中，要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運；

電源采用220V單相電源或380V單相電源，方便現場取電；電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。部分配置還可以滿足110kV電纜的交流耐壓試驗。
220V或380V單相市電
變頻串聯諧振試驗主要應用于：

1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機的交流耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

注意事項：

1、勵磁變壓器接線注意事項：

（1）用于10kV電纜的耐壓裝置，勵磁變壓器一般接低端；（2）用于10kV和35kV電纜的耐壓裝置，10kV電纜耐壓勵磁變壓器接低端，35KV電纜耐壓勵磁變壓器接較；（3）用于10kV、35kV和110kV電纜的耐壓裝置：10kV、35kV電纜耐壓勵磁變壓器接低端，110kV電纜耐壓勵磁變壓器接。 2、電抗器及電容器分壓器接線注意事項：對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振。 3、勵磁變壓器接線注意事項：（1）用于電機的耐壓裝置，勵磁變壓器一般接低端；（2）用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接；（3）通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。 4、勵磁變壓器接線注意事項：（1）用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；（2）用于開關、GIS的耐壓裝置，勵磁變壓器接，變壓器耐壓勵磁變壓器接低端；（3）通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端。 5、電抗器接線注意事項：（1）用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振。（2）用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。 6、通用注意事項：（1）本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。（2）操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。（3）為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。（4）各聯接線不能接錯，否則可導致試驗裝置損壞（5）本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。變頻串聯諧振試驗裝置操作指

[產品簡介]

串聯諧振耐壓設備，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

串聯諧振耐壓設備由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
[產品特征]

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器

而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。

而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。

所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失

電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
