中試控股技術研究院魯工為您講解：串聯諧振耐壓試驗設備（實力榜）

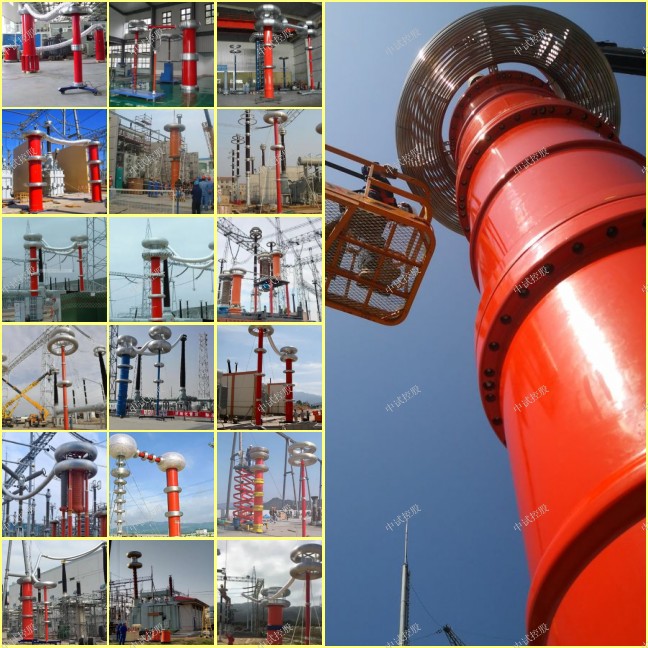

ZSBP-500kVA/200kV變頻串聯諧振耐壓試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBP-500kVA/200kV變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請?zhí)峁┮韵录夹g參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

ZSBP-500kVA/200kV變頻串聯諧振耐壓試驗裝置
一、 滿足試品范圍
1、10kV/300mm2電纜6km的交流耐壓試驗，電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間15min。
2、35kV/300mm2電纜3km的交流耐壓試驗，電容量≤0.5835uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
3、35kV電壓等級GIS，斷路器、互感器、母排的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。
4、110kV/300mm2電纜0.6km的交流耐壓試驗，電容量≤0.147uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
5、110kV/50MVA主變全絕緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
6、110kV電壓等級GIS，斷路器、互感器、母排的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過185kV，試驗時間1min。
二、 裝置主要組成
序號 設備名稱 規格型號 單位 數量
1 變頻電源 ZSBP-22kW 臺 1
2 激勵變壓器 ZSJL-22kVA/1.5/3/6kV/0.4kV 臺 1
ZSJL-15kVA/12kV/0.4kV 臺 1
3 高壓電抗器 ZSDK-85kVA/34kV 臺 6
4 電容分壓器 ZSFY-750pF/200kV 套 1
三、 主要技術參數
1. 額定容量：510kVA
2. 額定電壓：34kV；68kV；204kV
3. 額定電流：15A；7.5A；2.5A
4. 測量精度：系統有效值1.5級
5. 工作頻率：30-300Hz
6. 裝置輸出波形：正弦波
7. 品質因素：裝置自身Q≥30(f=45Hz)
8. 波形畸變率：輸出電壓波形畸變率≤1%
9. 輸入電源：兩相280V或三相380V電壓，頻率為50Hz
10. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘
11. 溫    升：額定負載下連續運行60min后溫升≤65K
12. 保護功能：對被試品具有過流、過壓及試品閃絡保護
13. 環境溫度：－20℃-55℃
14. 相對濕度：≤90%RH
15. 海拔高度:  ≤3000米
五、 試驗時設備組合方式
組合方式
被試品對象 電抗器選擇
（85kVA/34kV六節） 激勵變壓器
輸出端選擇 試驗電壓(KV)
10kV/300mm2電纜6km 使用電抗器六節并聯 1.5kV ≤22kV
35kV/300mm2電纜3km 使用電抗器兩節串聯
三組并聯 3kV ≤52kV
35kV電壓等級GIS，斷路器、互感器、母排 使用電抗器六節串聯 6kV ≤95kV
110kV/300mm2電纜0.6km 使用電抗器四節串聯 6kV ≤128kV
110kV/50MVA主變 使用電抗器四節串聯 12kV ≤160kV
110kV電壓等級GIS，斷路器、互感器、母排 使用電抗器六節串聯 12kV ≤185kV
六、 系統配置參數
(一) 變頻電源ZSBP -22kW                                     1臺
1) 額定輸出容量：22kW
2) 工作電源： 220/380±10%V（單/三相），工頻
3) 輸出電壓：0 –400V
4) 額定輸入電流：55A
5) 額定輸出電流：55A
6) 電壓分辨率： 0.01kV
7) 電壓測量精度：1.5%
8) 頻率調節范圍：30 – 300Hz
9) 頻率調節分辨率：≤0.1Hz
10) 頻率穩定度：0.1%
11) 運 行 時 間：額定容量下連續60min
12) 額定容量下連續運行60min元器件最高溫度≤65K
13) 噪 聲 水 平：≤50dB
14) 尺寸（長寬高mm）：540×380×420
15) 重  量：約25kg
(二) 激勵變壓器ZSJL-22kVA/1.5/3/6kV/0.4kV                    1臺
1) 額定容量：22kVA
2) 輸入電壓：0-400V
3) 輸出電壓：1.5kV;3kV;6kV
4) 結    構：干式
5) 尺寸（長寬高mm）：580×580×520
6) 重    量：約100kg


    激勵變壓器ZSJL-15kVA/12kV/0.4kV                        1臺
1) 額定容量：15kVA
2) 輸入電壓：0-400V
3) 輸出電壓：12kV
4) 結    構：干式
5) 尺寸（長寬高mm）：480×420×385
6) 重    量：約75kg


(三) 高壓電抗器ZSDK-85kVA/34kV                               6節
1) 額定容量：85kVA
2) 額定電壓：34kV
3) 額定電流：2.5A
4) 電 感 量：55H/單節
5) 品質因素：Q≥30 (f=45Hz)
6) 結    構：干式
7) 重    量：約90kg
(四) 電容分壓器ZSFY-750pF/200kV                              1套
1) 額定電壓：270kV；
2) 高壓電容量：750pF
3) 介質損耗：tgσ≤0.5%；
4) 分 壓 比：3000：1
5) 測量精度：有效值1.5級;
6) 尺寸（內徑高mm）：?140×800
7) 重    量：約10kg；
七、 供貨清單
序號 設  備  名  稱 型  號  及  規  格 單位 數量
1 變頻電源 ZSBP-22kW  臺 1
2 激勵變壓器 ZSJL-22kVA/1.5/3/6kV/0.4kV 臺 1
ZSJL-15kVA/12kV/0.4kV 臺 1
3 高壓電抗器 ZSDK-85kVA/34kV 臺 6
4 電容分壓器 ZSFY-750pF/200kV 套 1
5 內部連接線 套 1
6 出廠檢驗報告 份 1
7 使用說明書 份 1
8 產品合格證 份 1
9 裝箱清單 份 1
八、 參考實驗標準
DL/T 596-1996 《電力設備預防性試驗規程》
GB50150-2016 《電氣裝置安裝工程電氣設備交接試驗標準》
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
DL/T474.4-2006            《現場絕緣試驗實施導則－交流耐壓試驗》
DL/T1015                  《現場直流和交流耐壓試驗電壓測量系統的使用導則》
GB/T311.1-1997 《高壓輸變電設備的絕緣與配合》
GB191-2000              《包裝儲運圖示標志》
JB/T9641-1999     《試驗變壓器》
IEC358(1990)              《耦合電容器和電容分壓器》
GB4793-1984               《電子測量儀器安全要求》
GB/T3859.2-1993           《半導體變流器應用導則》
GB/T2423.8-1995           《電工電子產品基本環境試驗規程》
DL/T849.6-2004             《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》

變頻串聯諧振耐壓成套試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股變頻串聯諧振耐壓成套試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出變頻串聯諧振耐壓成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

變頻串聯諧振耐壓成套試驗裝置|中試控股

由于試驗設備和條件所限,早期的GIS產品多數未進行嚴格的現場耐壓試驗。事故統計表明沒有進行現場耐壓試驗的GIS大都發生了事故。因此,GIS必須進行現場耐壓試驗。


GIS的現場耐壓主要包括交流電壓、振蕩操作沖擊電壓和振蕩雷電沖擊電壓等3種試驗方法。其中交流耐壓試驗是GIS現場耐壓試驗最常見的方法,它能夠有效地檢查異常的電場結構(如電極損壞)。


目前,由于試驗設備和條件所限,現場一般只做交流耐壓試驗。IEC517和GB7674認定對SF6氣體絕緣試驗電壓頻率在10～300Hz范圍內與工頻電壓試驗基本等效。國內外大多采用調頻式串聯諧振耐壓試驗裝置進行GIS現場交流耐壓試驗。


3.在發電機(電動機)交流耐壓試驗中的應用


發電機定子繞組對地或相間電容量大,如300MW水輪發電機定子繞組對地電容量高達1.7～2.5μF,工頻耐壓時電容電流達到25～35A,試驗設備容量數千kVA,采用常規試驗設備時,設備笨重。更為嚴重的是用常規大容量試驗設備時,發電機定子繞組絕緣被擊穿時的故障點短路電流大,會燒損鐵芯,將造成很大的經濟損失。根據國家標準GB/T16927.2-1997《高電壓試驗技術》第一部分6.2.1.1電壓波形的規定“試驗電壓一般應是頻率為45～65Hz的交流電壓,通常稱為工頻試驗電壓。在在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=1/XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 +(XC-XL)^2=R，電路中總阻抗最小，電流將達到最大值。


串聯諧振變壓器、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振原理、串聯諧振應用、串聯諧振系統、變頻串聯諧振交流耐壓試驗裝置、調頻串聯諧振裝置、變頻串聯諧振試驗裝置，電纜交流耐壓試驗裝置、串聯諧振耐壓試驗設備，電纜耐壓試驗設備，調頻串聯諧振試驗裝置等 。產品優點


1. 所需電源容量大大減小。系列串聯諧振試驗裝置是利用諧振電抗器和被試品電容產生諧振，從而得到所需高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q倍（Q為品質因素）。


2. 設備的重量和體積大大減小。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減小，一般為普通試驗裝置的1/5～1/10。


3. 改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波，有效地防止了諧波峰值引起的對被試品的誤擊穿。


4. 防止大的短路電流燒傷故障點。在諧振狀態，當被試品的絕緣弱點被擊穿時，電路立即脫諧（電容量變化，不滿足諧振條件），回路電流迅速下降為正常試驗電流的1/Q。而采用并聯諧振或者傳統試驗變壓器的方式進行交流耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效地找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。


5. 不會出現任何恢復過電壓。被試品發生擊穿閃絡時，因失去諧振條件，高電壓也立即消失，電弧立刻熄滅，裝置的保護回路動作，切斷輸出。
