工頻耐壓試驗裝置(電科院)
時間:2022-12-04

中試控股技術研究院魯工為您講解:工頻耐壓試驗裝置(電科院)

ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置

參考標準:DL/T 474.4-2018

簡易讀懂:工頻耐壓試驗裝置可以做什么?

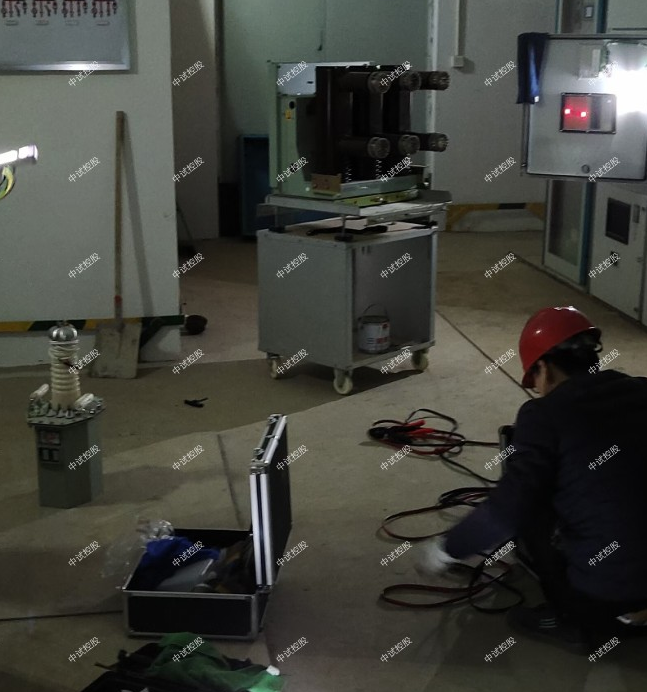

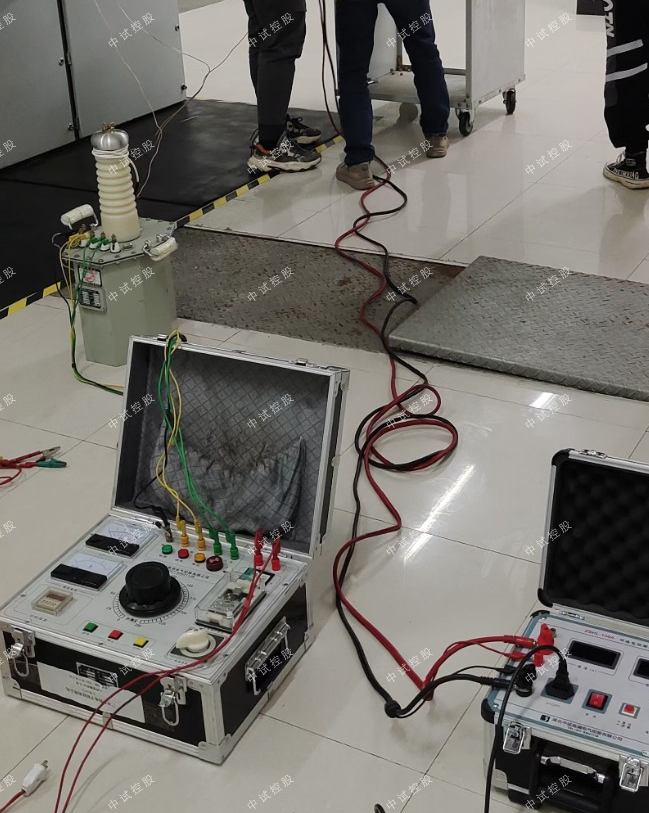

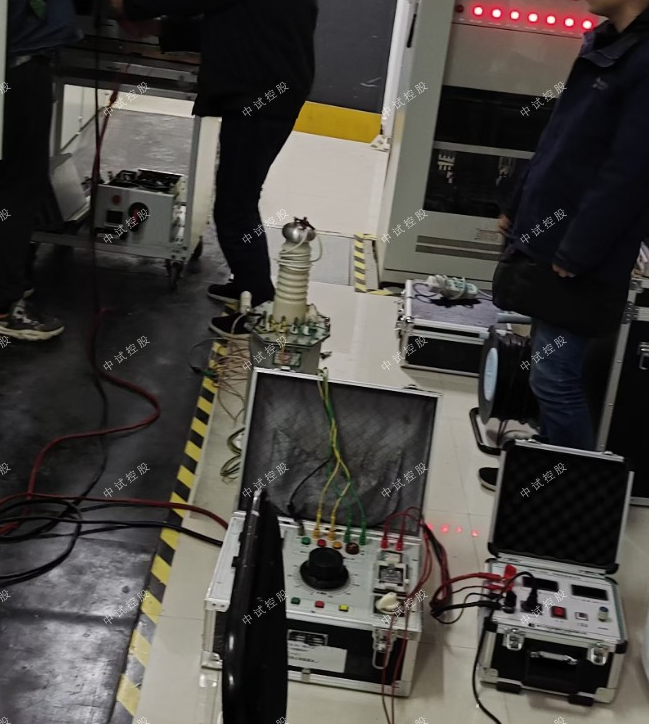

工頻耐壓試驗裝置由ZSYD(JZ)-5KVA/50KV(DC70KV)交直流試驗變壓器和ZSXC-5KVA控制箱組成,工頻交直流試驗,用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗,考核產品的絕緣水平,發現被試品的絕緣缺陷及衡量承受過電壓的能力,有過壓、過流保護,滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSYD(JZ)-5KVA/50KV交直流試驗變壓器參數:
容量:5KVA
輸入電壓:AC200V  50Hz
輸入電流:25A
輸出電壓:AC:50KV    DC:70KV
輸出電流:AC:100mA    DC:100mA

ZSXC-5KVA控制箱參數:
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0~250V
輸出電流:0~25A

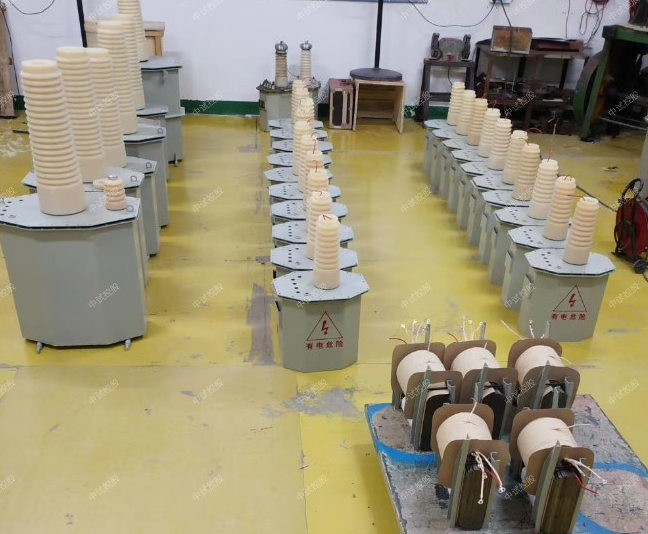

制作工藝
1、產品采用一次壓制而成高壓套管;
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封,徹底解決了常見的變壓器漏油的問題;
3、睡式鐵芯設計,有效提高產品的抗震性;
4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題;
5、產品均可通過1.1倍感應耐壓試驗;
6、絕緣油采用無色透明克拉瑪依原裝油;
7、高低壓線采用高強度聚酯、無氧銅桿漆包線;
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片。

ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置:就是做耐壓試驗的設備,它是一套組合設備,為了耐壓試驗能順利準確地進行,針對不同被試品,串聯諧振裝置的組件是不同的。所以請務必準確選型,技術部為您量身制定選型方案。










工頻耐壓試驗裝置選型表如下:







中試控股工頻耐壓試驗裝置產品適用性好,實用可靠,效率高,事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。




中試控股踐行“精細制造,深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。






工頻耐壓試驗裝置 | 行業專家 | 中試控股

工作原理:

TQSB系列輕型交直流高壓試驗變壓器為單相變壓器,聯結組I. I. 用工頻220V(10KVA以上為380V)電源接入∕ST∕XTC(為
本公司生產的試驗變壓器專用設備,詳細資料請見其具體使用說明書)系列操作箱(臺),經操作箱內自耦調壓器(50KVA以
上調壓器外附)調節至0-200V(或0-400V)電壓輸出至TQSB試驗變壓器的初組繞組,根據電磁感應原理,在試驗變壓器高壓
繞組可獲得試驗所需的高電壓。
單臺TQSB試驗壓器的工作原理圖見圖3
               圖3:單臺TQSB高壓試驗變壓器原理圖
單臺TQSB試驗變壓器的工作原理圖見圖4,圖中高壓套管中裝有高壓硅堆,串接在高壓回路中作半波整流,以獲得直流高電壓
。當用一短路桿將高壓硅堆短接時,可獲得工頻高電壓,作為交流輸出狀態;取消短路桿時,作為直流輸出狀態。
            圖4:單臺TQSB交直流試驗變壓器原理圖
圖中:D – 短路桿 VD – 高壓硅堆
三臺試驗變壓器串級獲得更高電壓的結線原理見圖5。串級高壓試驗變壓器有很大的優越性,因為整個試驗裝置由幾臺單臺試
驗變壓器組成,單臺試驗變壓器容量小、電壓低、重量輕,便于運輸和安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸
出電壓組合使用,又可分開成幾套單臺試驗變壓器單獨使用。整套裝置投資小,經濟實惠。圖5中,在*級和第二級的每個單
元試驗變壓器中都有一個勵磁繞組A1、C1和A2、C2。在三臺串級試驗變器基本原理圖中,低壓電源加在試驗變壓器I的初級繞
組a1x1上,單臺試驗變壓Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電;第二級試驗
變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別
處在對地為1V和2V的高電位上,所以箱體對地是絕緣的,試驗變壓器I的箱體是接地的。這樣*級、第二級、第三試驗變壓器
對地的額定輸出電壓分別為1V、2V、3V;其額定容量分別為3P、2P、1P。
               圖5:三臺試驗變壓器串級接線原理圖


圖中:P - 容量(KVA) V – 電壓(KV) G1、G1 – 絕緣支架


TQSB試驗變壓器高壓套管中的高壓硅堆未畫出,其原理與上圖相同。
使用方法:
TQSB試驗變壓器做被試品的工頻耐壓試驗使用接線原理圖見圖6。
                圖6:被試品工頻耐壓試驗接線圖


圖中:R1 – 限流電阻 RCF – 阻容分壓器 RF – 球間隙保護電阻


       G – 球間隙 CX – 被試品
注:高壓尾必須可靠接地。
工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100 – 300mA時,可取0.5 - 1Ω
∕ⅴ(試驗電壓);高壓側額定輸出電流為1A以上時,可取1Ω∕ⅴ(試驗電壓)。常用水電阻作為限流電阻,管子長度可按
150KV∕m考慮,管子的粗細應具有足夠的熱容量(水阻液配制方法:用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。
