無暈試驗變壓器50KV

時間：2022-12-05

中試控股技術研究院魯工為您講解：無暈試驗變壓器50KV

ZSYDC-20KVA/200KV串級工頻交流耐壓裝置

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓試驗裝置工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

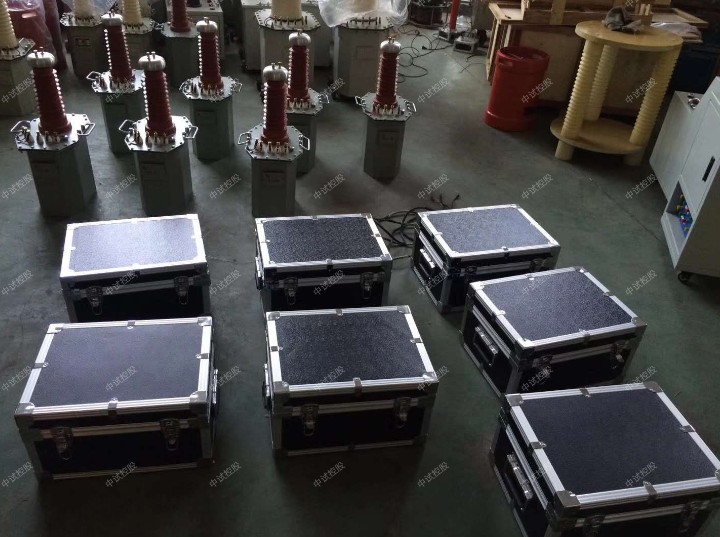

ZSYDC-20KVA/200KV串級交流耐壓裝置技術方案
本裝置共包含四個部分：ZSYDC-20KVA/100KV油浸式交流串級高壓試驗變壓器、ZSYD-10KVA/100KV油浸式交流高壓試驗變壓器、100KV絕緣支架及配套ZSTC-20KVA控制臺，具體參數如下：
一、油浸式串級高壓試驗變壓器：
型號：ZSYDC-20KVA/100KV 1臺
主要技術參數：
容量：20KVA
輸入電壓：AC:400V 50Hz
輸入電流：50A
輸出電壓：AC100KV 輸出電流：0.2A
串級電壓：400V 串級電流25A，空載電流：≤3.2A 占額定≤4.3％
阻抗：≤9.5％
工作形式：斷續短時工作。
外形：鐵外殼八角形結構，底部裝有可移動腳輪輪。
表層涂裝：國際流行淺灰色。
二、油浸式高壓試驗變壓器：
型號：ZSYD-10KVA/100KV 1臺
主要技術參數：
容量：10KVA
輸入電壓：AC:400V 50Hz
輸入電流：25A
輸出電壓：AC100KV 輸出電流：0.1A，空載電流：≤1.4A 占額定≤5.6％
阻抗：≤10％
工作形式：斷續短時工作。
外形：鐵外殼八角形結構，底部裝有可移動腳輪輪。
表層涂裝：國際流行淺灰色。
三、試驗變壓器配套電動控制臺：（如果客戶自有，換表即可無需另配）
型號：ZSTC-20KVA 1臺
容量：20KVA
主要技術參數：
輸入電壓：AC:380V 50Hz
輸入電流：52.6A
輸出電壓：AC0～430V連續可調
輸出電流：0～50A
工作形式：斷續短時工作。
主要功能：高壓電壓指示、低壓電流指示、耐壓計時及報警、低壓過流保護及設定、零位啟動保護、啟動、停止、計時、連續升壓、點動升壓、連續降壓、點動降壓、上電自動歸零、擊穿過流自動降壓、計時到自動降壓。
外形：鐵外殼臺式結構，底部裝有可移動萬向輪。
表層涂裝：國際流行淺灰色。
四，絕緣支架
200Kg/100KV

操作要點
工頻耐壓高壓試驗裝置操作要點
1、試驗前，應了解被試品的試驗電壓，同時了解被試品的其他試驗項目及以前的試驗結果。若被試品有缺陷或異常，應在消除后再進行耐壓試驗。
2、試驗現場應圍好遮攔或圍繩，掛好標示牌，并派專人監護。
3、試驗前，被試品表面應擦拭干凈，將被試品的外殼和非被試繞組可靠接地。被試品為新沖油設備時，應按《規程》規定使油靜止一定時間再升壓，對110kV及以下的充油電力設備，在注滿油后靜置時間應不少于24小時，對220kV及330kV的充油電力設備，靜置時間應不少于48小時。
4、接好試驗接線后，應由有經驗的人員檢查，確認無誤后方可升壓。
5、工頻耐壓試驗裝置升壓前，首先檢查調壓器是否在零位。調壓器在零位方可升壓。
6、升壓過程中不僅要監視電壓的變化，還應監視電流的變化，以及被試品泄漏電流的變化。升壓時要均勻升壓，不能太快。升至規定試驗電壓時，開始計時，時間到后，緩慢均勻降下電壓。絕不允許不降壓就先跳開電源開關。
7、試驗中發現被試品有異常聲響、冒煙等應立即降下電壓，拉開電源，在高壓側掛上接地線后，再查明原因。耐壓試驗前后均應測量被試品的絕緣電阻測試。

制作工藝
1、產品采用一次壓制而成高壓套管；
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題；
3、睡式鐵芯設計,有效提高產品的抗震性；
4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題；
5、產品均可通過1.1倍感應耐壓試驗；
6、絕緣油采用無色透明克拉瑪依原裝油；
7、高低壓線采用高強度聚酯、無氧銅桿漆包線；
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片。

ZSYDC-20KVA/200KV串級工頻交流耐壓裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

工頻耐壓試驗裝置選型表如下：

工頻耐壓試驗中試驗變壓器容量的選擇方法
試驗變壓器的容量這么選擇，是很多電力檢測試行業一線使用人員困擾的問題，在選擇試驗變壓器的過程中，一般是由試驗變
壓器生產企業提供的使用說明，已經推薦的容量。而在實際的使用過程中，試驗變壓器的容量是否合適，是否在運行狀態，能
否滿足其他檢測試驗的要求呢？
首先，根據我們的試驗需求，通過計算是可以得到適合的容量的，標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----標稱試驗變壓器容量（KVA）
Vn----試驗變壓器的額定輸出高壓的有效值（KV）
K-----安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct----被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的橋式或懸式絕緣子幾十微法
簡單的分級套管 100–1000PF
電壓互感器 200–500PF
電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站，SF6氣體絕緣 100–10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV K=4 Vn = 150–300KV K=3 Vn > 300KV K=2
該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適
容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

工頻耐壓試驗裝置主要操作步驟：
1、按接線原理圖連接好引線，并將試驗變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否連接好，并檢查控制箱的調壓器是否調至“零”位；
3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。

中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

工頻耐壓試驗裝置 | 行業專家 | 中試控股

因為工頻耐壓試驗屬于破壞性試驗，試驗電壓高，所以必須嚴格遵守下列操作步驟，以免出現人身傷亡事故和設備的損壞。
（1）將變壓器各繞組接地放電，對大容量變壓器應充分放電（5min）拆除或斷開變壓器對外的一切連線。
（2）進行接線，檢查試驗接線正確無誤三相變壓器被試繞組所有出線套管應短接后加電壓，非加壓繞組所有出線也應短接

并可靠接地。調壓器在零位。被試變壓器外殼和非加壓繞組應可靠接地，試驗回路中過電流和過電壓保護應整定正確、可靠。

油浸變壓器的套管、升高座、人孔等部位均應充分排氣，避免器身內殘存氣泡的擊穿放電。變壓器本體所有電流互感器二次短

路接地。
（3）合上試驗電源，不接試品升壓，將球隙的放電電壓整定在1.1～1.15倍額定試驗電壓所對應的放電距離。
（4）斷開試驗電源，降低電壓為零，將高壓引線接上試品，接通電源，開始升壓進行試驗。
（5）升壓必須從零（或接近于零）開始切不可沖擊合閘。升壓速度自75％試驗電壓開始應均勻升壓，約為每秒2％試驗電

壓的速率升壓。升壓過程中應密切監視高壓回路和儀表指示，監聽被試品有何異響。升至試驗電壓，開始計時并讀取試驗電壓

。耐壓60s后，迅速均勻降壓到零，然后切斷電源，放電、掛接地線。試驗中如無破壞性放電發生，則認為通過耐
（6）試驗后必須對設備充分放電，再拆除試驗接線。
壓試驗。
（6）試驗后再次測量絕緣電阻，其值應該正常，較試驗前下降不大于30%。

高壓試驗變壓器工頻耐壓試驗操作過程注意事項:
1、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及

觀察被試品狀態工作。
2、被試品主要部位應清除干凈，保持干燥，以免損壞被試品和帶來試驗數值的誤差。
3、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度

，調整好放電球隙的球間距。
4、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器

降至零位時分閘。
5、在升壓或耐壓試驗過程中，如發現下列不正常情況，
5.1電壓、電流表指針擺動很大，
5.2被試品發出不正常響聲，
5.3發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。
6、使用本產品做高壓試驗時，除熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程。可參照GB311—83《電氣設備預

防性試驗規程》等。
