中試控股技術研究院魯工為您講解:互感器交流耐壓機(中試大品牌)

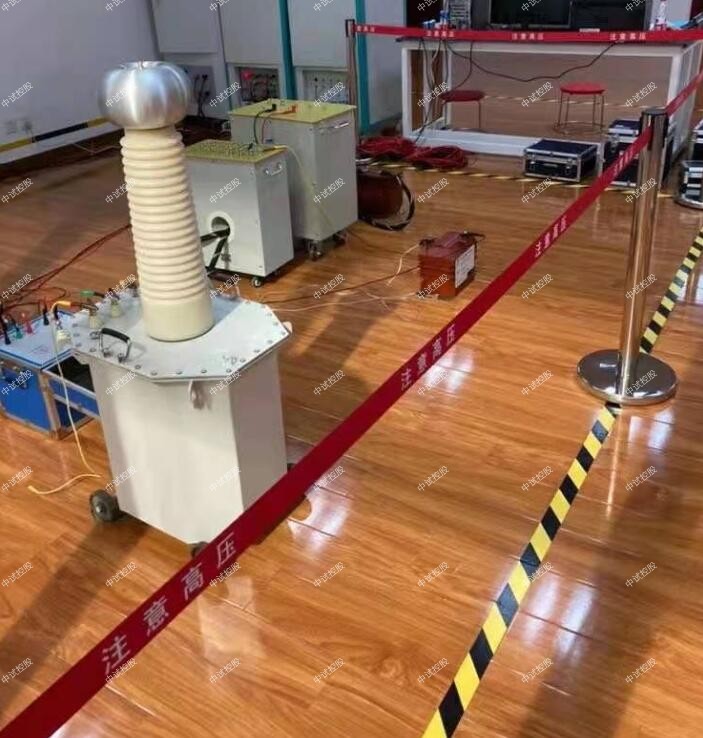

工頻耐壓成套裝置
參考標準:DL/T 474.4-2018
簡易讀懂:工頻耐壓試驗裝置可以做什么?
工頻耐壓成套裝置:工頻交流試驗,用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗,考核產品的絕緣水平,發現被試品的絕緣缺陷及衡量承受過電壓的能力,有過壓、過流保護,滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
工頻耐壓成套裝置
環網柜耐壓試驗變壓器10KV開關柜工頻耐壓試驗多少合適?
那要看你們那里執行什么標準,是華北電網2008,還是GB-50150-2006;還要看你的開關柜里面的絕緣材料是固體有機絕緣還是純瓷的。是否附帶有其他電氣設備如CT、斷路器、干式變壓器等等
試驗時必須將避雷器、過電壓保護器拆除。
華北網2008規定試驗電壓固體有機絕緣為36kV 1min 純瓷42kV 1min 如附帶其他電氣設備應按設備的最低電壓來選擇試驗電壓
GB2006 規定試驗電壓固體有機絕緣為33kV 1min 純瓷42kV 1min 如附帶其他電氣設備應按設備的最低電壓來選擇試驗電壓所說的都是指交接試驗時的試驗電壓
避雷器工頻放電電壓試驗,應符合下列規定:
1工頻放電電壓,應符合技術條件的規定;
2工頻放電電壓試驗時,放電后應快速切除電源,切斷電源時間不應大于0.5s,過過流保護動作電流應控制在0.2A~0.7A之間。
ZSYDJ-30kVA/50kV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數:
容量:30KVA
輸入電壓:AC400V 50Hz
輸入電流:75A
輸出電壓:AC50KV
輸出電流:AC600mA
控制臺參數:
容量:30KVA
輸入電壓:AC380V 50Hz
輸入電流:78A
輸出電壓:0~430V
輸出電流:0~70A
電機耐壓試驗變壓器被試設備的電容量Ct可由交流電橋測出。Ct的變化很大,可由設備的類型而定。典型數據如下:簡單的橋式或懸式絕緣子 幾十微法
絕緣耐受工頻電壓作用能力的試驗。試驗時,按規定將被試品接入試驗回路,逐步升高電壓至標準規定的額定工頻耐受電壓值,保持1min,然后迅速、均勻地降壓到零。在規定的時間內,被試品絕緣未發生擊穿或表面閃絡,則認為通過了該項試驗。工頻交流耐壓試驗所施電壓高出電氣設備額定工作電壓,通過這一試驗可以發現很多絕緣,尤其對局部更為有效所以應在絕緣電阻、介質損耗因數等項目試驗合格后,才可進行工頻交流耐壓試驗。
簡單的分級套管 100–1000PF
中試控股電壓互感器 200–500PF
中試控股電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站,SF6氣體絕緣 100–10000PF
電機耐壓試驗變壓器對于不同的試驗電壓Vn,選擇不同的(適當的)安全系數K。以上列出不同的Vn所選用的K值供參考
工頻交流耐壓試驗所施電壓高出電氣設備額定工作電壓,通過這一試驗可以發現很多絕緣,尤其對局部更為有效,其缺點是可能在耐壓試驗時給絕緣帶來一定損傷,所以應在絕緣電阻、介質損耗因數等項目試驗合格后,才可進行工頻交流耐壓試驗。
Vn = 50–100KV K=4 Vn = 150–300KV K=3 Vn > 300KV K=2
該試驗變壓器容量的計算公式,適用于各種試驗變壓器檢測試驗的場合,根據被試驗品所需要的電壓及安全容量,來選擇合適容量的試驗變壓器。在保障檢測試驗安全的前提下,選擇合適的試驗變壓器,同時滿足不同容量的試驗需求。
工頻直流高壓發生器操作前準備
將工頻直流高壓發生器控制箱的信號輸出電纜插座13和測量輸入插座14與倍壓裝置電纜插座用電纜連接好,使用前檢查其完好性,聯接電纜不應有短路和斷路;倍壓筒應無凝露現象;用2.5mm2以上的銅線將控制箱接地與倍壓裝置接地端連接起來并可靠接地無局放充氣式試驗變壓器
工頻放電自動測試儀工頻放電試驗接線方法
在過電壓保護器的相相、相地之間的放電。測試時,每次測量間隔不小于15秒,測量三次,求平均值,
該值不應小于中規定參數值的85%。
為了與標準中關于低壓電器的有關規定及現行標準《三相異步電動機試驗方法》GB1032中的有關規定盡量協調致,將電壓等級分為5檔,即100V以下、500V以下至100V,
無局放充氣式試驗變壓器為了保證測試精度,本標準規定了兆歐表的量程。同時對用于極化指數測量的兆歐表,規定其短路電流不應低于2mA。
中試控股規定了本標準的高壓試驗方法應按現行標準(高壓試驗技術第1部分:一般定義及試驗要求》GB/T16927.1、(高壓試驗技術第2部分:測量系統》GB/T16927.2和《現場絕緣試驗實施導則》DL/T474.1~DL/T474.5及相關設備標準的規定執行,進行綜合、統一,便于將試驗結果進行比較分析。
ZSYD(JZ)-20KVA/50KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
中試控股高壓試驗變壓器參數:
容量:20KVA
輸入電壓:AC400V 50Hz
輸入電流:50A
輸出電壓:AC50KV DC 70kV
輸出電流:AC400mA DC200mA
尺寸:285mm X 440mm X 820mm
重量:95KG
控制臺參數:
容量:20KVA
輸入電壓:AC380V 50Hz
輸入電流:52.6A
輸出電壓:0~430V
輸出電流:0~50A
尺寸:350mm X 410mm X 830mm
重量:67KG
無局放充氣式試驗變壓器絕緣子故障檢測儀工頻電壓過高造成的故障
1在輸變電系統中,當一相接地時,其它兩相電壓升高,在故障未排除前,這種電壓升高一直存在,如果絕緣子串中存在著絕緣弱點
2 短時過電壓
隨著電網額定電壓的提高和過電壓措施的不斷完善,若過電壓被到1.7~1.8倍系統運行相電壓或更低時,工作電壓就可能成為決定電網絕緣水平的主要因素。
接通電源前,操作系統的調壓器必須調到零位后方可接通電源,合閘,開始升壓。
4、從零開始均勻旋轉調壓器首輪升壓。升壓方法有:快速升壓發,即20s逐級升壓法;慢速升壓法,即60s逐級升壓法;極慢速升壓發供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75%后,在以每秒2%額定試驗電壓的速度升到您所需的額定電壓,并密切注意測量儀表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的只是及被試品情況異常,應立即降壓,切斷電源,查明情況。
電力設備的絕緣水平在標準和行業標準中都有明確的規定,運行經驗表明皆能滿足運行的要求,并留有一定裕度,但若運行中產生短時過壓,大大超過了絕緣子的正常耐壓值,在正常運行已處于穩定平衡狀態的絕緣子會閃絡交直流干式高壓試驗變壓器
順時針旋轉電壓粗調旋鈕18,當電壓接近所需電壓值時,再旋轉電壓細調旋鈕19至所需電壓為止,這時電壓顯示值單位為kV,電流顯示值單位為mA。倒相法、三相電流測試法等抗干擾措施在理論上可以消除外界工頻干擾的影響,但長期實踐經驗表明,其效果并不理想,測量數據的復現性差,難以得到滿意的測量結果。究其原因,此類抗干擾措施的假設前提條件是:外界干擾是純正的工頻信號,且在測試期間保持穩定不變。顯然,實際系統情況并非如此。因此,測量誤差主因往往難以判定。
交直流干式高壓試驗變壓器正弦波形是在時域中定義的,但其波形失真參數卻用正弦波形通過傅里葉變換后在頻域中各諧波分量相對于基波幅度的大小來表示(見失真度測量)脈沖波形測量的內容較多。
被試回路不能接錯,所接設備斷開點清楚,試驗電壓穿越到其他設備上。
通知運行與檢修的有關人員,必要時派人到現場檢查,確實無人工作后方可實驗
二次回路耐壓試驗時,需將互感器二次繞組的保護接地線拆開,試驗結束后立即恢復。
電壓互感器二次通電試驗時,應將高低壓開關 (熔斷器)拉開
試驗變壓器的容量選擇
標稱油式變容量Pn確定公式:
Pn=KVn2ωCt×10-9
式中:Pn----標稱試驗變壓器容量(KVA)
Vn-----試驗變壓器的額定輸出高壓的有效值(KV)
K-------安全系數。K≥1,標稱電壓Vn≥1MV時,K=2,標稱電壓較低時,K值可取高一些。
Ct------被試品的電容量(PF)
ω----角頻率,ω=2πf ,f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大,可由設備的類型而定。典型數據如下:
簡單的橋式或懸式絕緣子:幾十微法
簡單的分級套管:100 – 1000PF
電壓互感器:200 – 500PF
電力變壓器 :< 1000KVA- 1000PF
> 1000KVA1000 – 10000PF
高壓電力電纜和油浸紙絕緣:250 – 300PF/m
氣體絕緣:- 60PF/m
封閉變電站,SF6氣體絕緣:100 – 10000PF
對于不同的試驗電壓Vn,選擇不同的(適當的)安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50 – 100KV K=4 Vn = 150 – 300KV K=3 Vn > 300KV K=2
根據部頒標準定,我國試驗變壓器的電壓等級有:5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有:3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等
工頻耐壓試驗裝置:就是做耐壓試驗的設備,它是一套組合設備,為了耐壓試驗能順利準確地進行,針對不同被試品,串聯諧振裝置的組件是不同的。所以請務必準確選型,技術部為您量身制定選型方案。
工頻耐壓試驗裝置選型表如下:
工頻耐壓試驗中試驗變壓器容量的選擇方法
試驗變壓器的容量這么選擇,是很多電力檢測試行業一線使用人員困擾的問題,在選擇試驗變壓器的過程中,一般是由試驗變
壓器生產企業提供的使用說明,已經推薦的容量。而在實際的使用過程中,試驗變壓器的容量是否合適,是否在運行狀態,能
否滿足其他檢測試驗的要求呢?
首先,根據我們的試驗需求,通過計算是可以得到適合的容量的,標稱試驗變壓器容量Pn的確定公式:Pn=KVn2ωCt×10-9
在公式中:Pn----標稱試驗變壓器容量(KVA)
Vn----試驗變壓器的額定輸出高壓的有效值(KV)
K-----安全系數。K≥1,標稱電壓Vn≥1MV時,K=2,標稱電壓較低時,K值可取高一些。
Ct----被試品的電容量(PF)
ω----角頻率,ω=2πf,f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大,可由設備的類型而定。典型數據如下:簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100–1000PF
電壓互感器 200–500PF
電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站,SF6氣體絕緣 100–10000PF
對于不同的試驗電壓Vn,選擇不同的(適當的)安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV K=4 Vn = 150–300KV K=3 Vn > 300KV K=2
該試驗變壓器容量的計算公式,適用于各種試驗變壓器檢測試驗的場合,根據被試驗品所需要的電壓及安全容量,來選擇合適
容量的試驗變壓器。在保障檢測試驗安全的前提下,選擇合適的試驗變壓器,同時滿足不同容量的試驗需求。
中試控股工頻耐壓試驗裝置產品適用性好,實用可靠,效率高,事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。
工頻耐壓試驗裝置主要操作步驟:
1、按接線原理圖連接好引線,并將試驗變壓器和控制箱可靠接地;
2、試驗前,檢查各部位的接線是否連接好,并檢查控制箱的調壓器是否調至“零”位;
3、接通電源,綠色指示燈亮,按下啟動按鈕,紅色指示燈亮,表示變壓器已通電,等待升壓;
4、順時針勻速旋轉調壓器手柄,進行升壓,并密切注意儀表指示以及試品的情況;
5、試驗完畢后,應迅速將電壓降至零位,并按下停止按鈕,然后切斷電源,解開試驗引線。
中試控股踐行“精細制造,深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
