工頻高壓試驗變壓器（實力大廠）
時間：2022-12-17
中試控股技術研究院魯工為您講解：工頻高壓試驗變壓器（實力大廠）
ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
參考標準：DL/T 474.4-2018
簡易讀懂：工頻耐壓試驗裝置可以做什么?
工頻耐壓成套裝置：工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

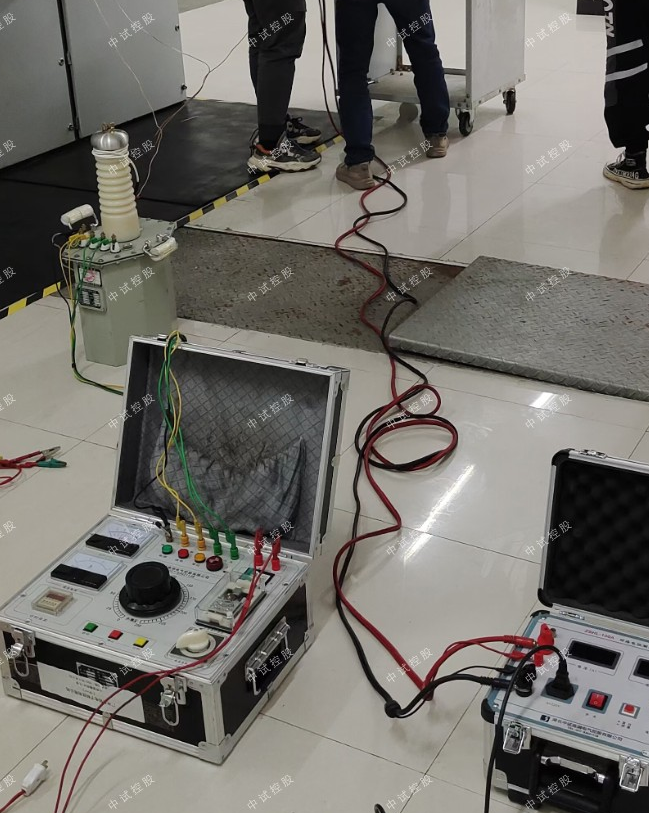

ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：5KVA
輸入電壓：AC200V 50Hz
輸入電流：25A
輸出電壓：AC：50KV DC：70KV
輸出電流：AC:100mA DC:100mA
控制箱參數：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A
工頻耐壓試驗裝置選型表如下：
根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等
工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。
中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。
中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

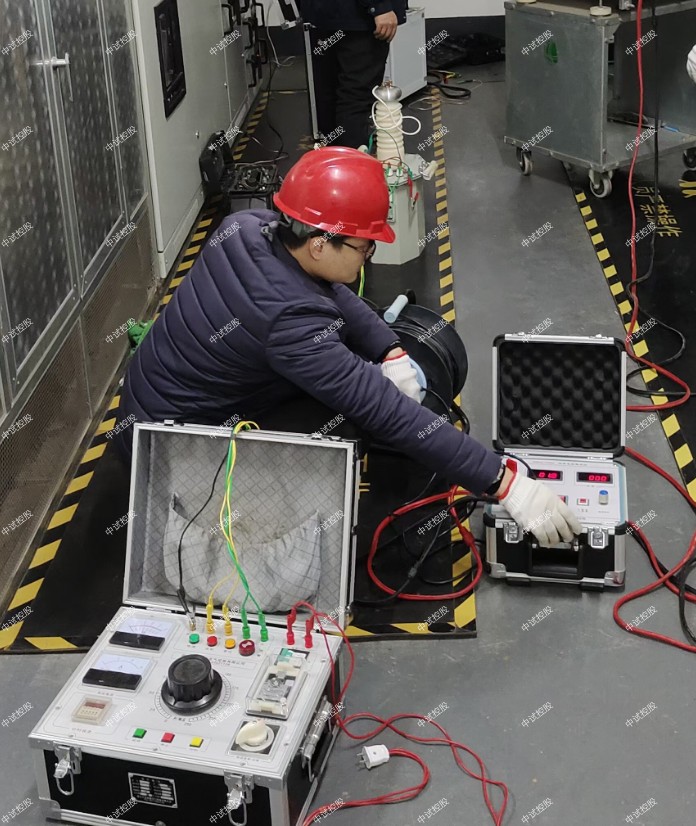

在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。① 電壓表指針擺動很大;② 發現絕緣的異味、冒煙現象;③ 被測試品內有不正常的聲音。 試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。
中試控股工頻耐壓試驗：把50hz的高壓交流電加在被試品上，一般做耐壓一分鐘，體積大，試驗的相似性好。
直流耐壓試驗：把直流高壓加在被試品上，可做避雷器泄漏試驗。
注意事項 按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓器高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。交直流試驗變壓器
二次回路交流工頻耐壓試驗什么時候做？
一次回路主要是電力回路，一般設計電壓在380V的用500V兆歐表來進行測量電阻。具體方法是用兆歐表的一根線連接在被測的導線上，另外一根線連接在良好接地點或被測絕緣設備外殼上，中試控股按照設計和相關標準來確定導線或用電設備的絕緣狀況好壞。超過500V的用1000V的兆歐表進行測量，方法同上。
交直流試驗變壓器要使測量的接地電阻Rg，等于接地體的實際接地電阻R，就必須使式(15-13)和式(15-14)兩式相等，即
當接地體為半球形，球形中心位已知，土壤的電阻率一致，鏡像的影響忽略不計的情況下，電壓極放在電流與被測接地體兩者之間，距接地體0.618d13處，即可測得接地體的真實接地電阻值，此方法稱為0.618法或補償法。
但實際情況與此有出入，如接地體幾乎沒有半球形，大多數為管狀、帶狀以及由管帶形成的接地網。測量結果的差別程度隨極間距離d13的減小而增大。但不論接地體的形狀如何，其等位面距其中心越遠，其形狀就越接近半球形，并在論證一個電極作用時，忽略了另一個電極的存在，也只在極距d13足夠大的情況下才真實。
ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
中試控股工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)是中試控股基本的試驗設備。用于對各種電器產品、電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核產品的絕緣,衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。下面就各個部分的使用加以說明。
1,結構:

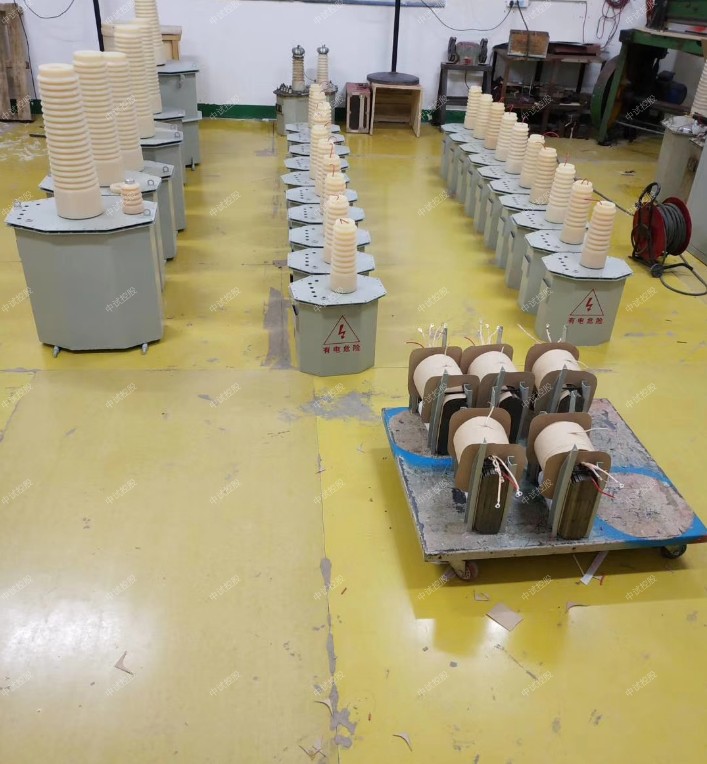

中試控股交流試驗變壓器鐵芯采用優質冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒環氧樹脂澆注式。低壓線圈在內,高壓線圈在外,箱體為八角形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。設備具有外形美觀,移動方便等特點。
2,工作原理:
用工頻兩相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。
3,技術參數:
A,試驗變壓器技術參數：
容量50KVA
輸入電壓：AC400V
輸入電流：125A
輸出電壓：150KV
輸出電流：0.5A
儀表電壓：100V
B,配套控制臺技術參數:
容量50KVA
輸入電壓：兩相AC380V+N
輸入電流：131A
輸出電壓：單相AC0-430V
輸出電流：125A
交直流試驗變壓器輸電線路參數
輸電線路參數測試主要檢測輸電線路規定長度單位的電纜線路的電阻、電抗、電導、電容等參數的測量。 輸電線路工頻參數測試儀的輸電線路參數檢測中，線路電阻、線路電容、線路電感、線路電導及線路電納精度可達0.5%。在電力系統整定計較進程中，需要獲得準確的一次裝備的參數。對于輸電線路(包括排擠線和電纜)的參數，雖然可以經由過程理論計較獲取，但由于受線路所經情況、 地質情況和架設方式等影響，計較值難以準確。所以規程劃定，新線路(包括破口線路)在投運前均應實測參數。
一般要求
測量工頻放電電壓，是配電型（FS）避雷器和有串聯間隙氧化物避雷器的必做項目。對每一個避雷器應做三次工頻放電試驗，每次間隔不小于1min，并取三次放電電壓的平均值作為該避雷器的工頻放電電壓。
對運行中的FZ避雷器，一般不要求做工頻放電電壓試驗，但在檢修后及必要時，應測量工頻放電電壓，放電電壓值應符合DL/T 596的規定。
2、試驗連接
工頻放電試驗接線與一般工頻耐壓試驗接線相同，試驗電壓的波形應為正弦波，為消除高次諧波的影響，必要時在調壓器的電源取線電壓或在試驗變壓器低壓側加濾波回路。
對有串聯間隙的氧化物避雷器，應在被試避雷器下端串聯電流表，用來判別間隙是否放電動作。高壓試驗變壓器
直接待測輸電線路首端加壓點所在變電站的單相工頻電源，對待測輸電線路進行加壓；同步采集待測輸電線路首端的零序電壓、零序電流和末端的零序電壓；輸電線路正序電容輸電線路零序電容在工頻下的正序電容參數,在現場試驗時有時會發生困難。該參數通常是按正序電容電流計算而得。輸電線路正序電容的計算工式為三相輸電線路正序電容=零序電容+3×相間電容
