中試控股技術研究院魯工為您講解：高壓交聯電纜交流耐壓儀（源頭大廠）

中試所直屬單位：中試控股  /  大品牌  /  品質保證

ZSBP變頻串聯諧振耐壓試驗裝置適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

變頻串聯諧振耐壓試驗裝置可以做什么：針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。
組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成 | 參考標準：DL/T 474.4-2018

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBP變頻諧振交流耐壓裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。
一、執行標準：DL/T849.6-2004《電力設備專用測試儀高壓諧振試驗裝置》
二、作用：對被測試品做承受過電壓預防交流試驗和交接交流試驗
三、可以完成交流被測試品：電力電纜、變壓器、斷路器/開關、開關柜、隔離開關、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等各種被試品的預防交流試驗和交接交流耐壓試驗。
四、電源：采用220V及380V兩種
五、操作模式：全自動、半自動、手動
六、元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等

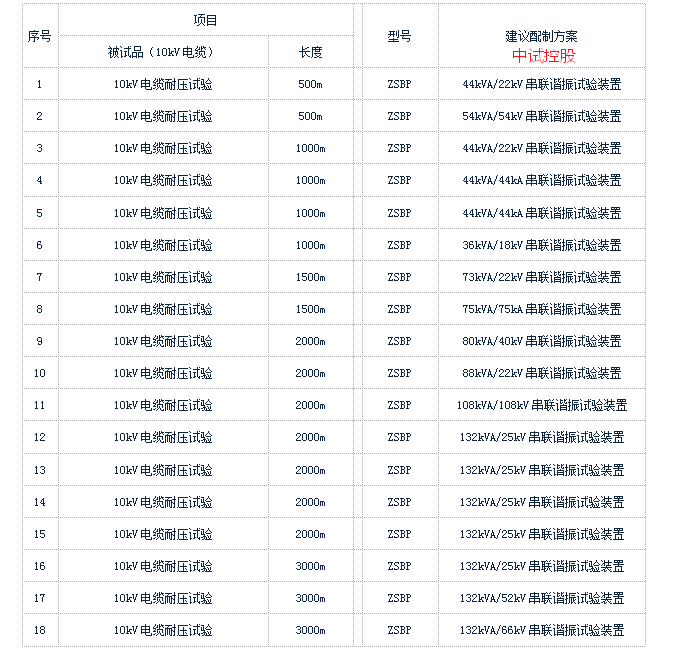

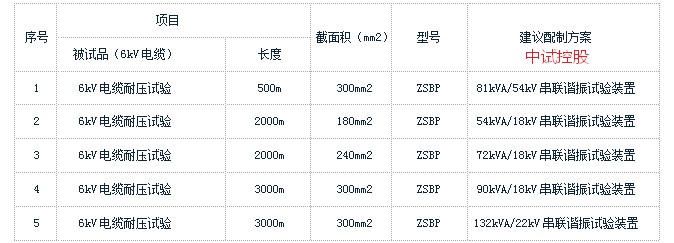

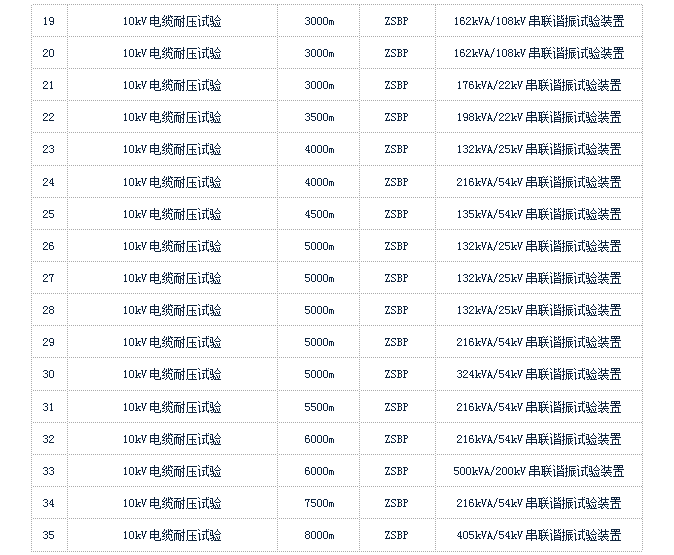

如何選擇合適的串聯諧振交流耐壓裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

一、主機參數介紹
串聯諧振交流耐壓裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。
1、輸入電源:
2、電壓：220V±10%
3、頻率：45/65Hz
4、輸出電壓：0-250V；
5、輸出波形：正弦波
6、頻率調節范圍：30-300Hz
7、頻率分辨率：0.01Hz
8、頻率穩定度：0.1%
9、頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
10、電壓分辨率：0.1kV
11、電壓測量精度：1.5%
12、電壓步進值： 1%，0.5%，0.1%，0.01%
13、運行連續工作時間：60分鐘

二、主機功能描述
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、裝置具有多種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。
3、工作模式為：全自動模式、半自動模式、手動模式、
4、存儲，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示測頻和試驗頻率一致，方便使用者直觀了解是否找到諧振點。
6、采用了ARM平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
7、技術特點歸納：先進的數字、功率技術；功率器件全部采用的德國英飛凌，日本富士的IGBT智能模塊，芯片全部采用英特爾的原裝器件等
8、波形為脈寬電壓調節的方波。
9、內部由ARM控制，操作功能得到優化,操作簡單。
10、自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。
11、自動試驗，用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。
12、耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作。
13、實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。
14、強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。
15、試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
16、數據查詢功能,根據試驗日期查詢以往的試驗數據。
10KV串聯諧振交流耐壓裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，技術部為您量身制定選型方案。

該裝置具有過電壓、過電流、零位起動、系統失諧（閃絡）等功能。過電壓、過電流保護值可根據用戶需要設置。整個機組重量輕，現場使用方便。該裝置有三種工作模式，便于用戶根據現場條件靈活選擇，提高了測試速度。工作模式: 全自動模式，手動模式，自動調節手動升壓模式。

可以異地存儲和打印數據，存儲的數據號為數字，方便用戶識別和查找。裝置自動掃頻時，頻率起點可在規定范圍內任意設定，掃頻方向可上下選擇。同時，掃描曲線顯示在大液晶屏上，方便用戶直觀地知道是否找到諧振點。采用DSP平臺技術，方便根據用戶需求增減功能和升級，也使得人機交互界面更加人性化。

中試控股踐行“精細制造，深耕技術”產出變頻串聯諧振耐壓成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

變頻串聯諧振試驗裝置是電力試驗中常見的電力檢測設備，電纜串聯諧振交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。串聯諧振試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。變頻串聯諧振基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。

       適用于10kV、35kV等電纜的交流耐壓試驗，變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電纜交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。被廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

6kV-500kV高壓交聯電纜的交流耐壓實驗。
