中試控股技術研究院魯工為您講解： 全自動CT特性測量試驗儀（源頭大廠）
ZSCPT-120P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
根據Q/CSG 10007-2004，要求測量一次對末電屏（一次繞組Li L2短路加壓，末電屏接介質損耗電橋Cx線，二次繞組短路與鐵芯等接地，即QSi型電橋正接線）或～次對末電屏，二次繞組（短路）及地（QS，型電橋反接線）的tgδ。現場試驗表明，按上述兩種接線測量tgδ時，對發現互感器進水受潮缺陷并不靈敏。
如能增加測量末電屏對二次繞組、鐵芯與外殼（地）的介質損耗因數tgδ，對發現進水受潮缺陷就比較有效。現場測量時，可分別測量末電屏對二次繞組、末電屏對鐵芯、來電屏對地等各部分的絕緣電阻與介質損耗因數。測量時一次繞組Li與L。端子短接后接于Qsi型西林電橋屏蔽線E。這樣既可避免一次繞組對末電屏間絕緣電容量較大而介質損耗因數較小，被并聯側引起的測量值偏小，還可起到屏蔽外電場干擾作用。測量時按os,型電橋反接線，試驗電壓2kV。盡管試驗電壓較低，但由于被試部分電容量較大(約為1200N2500pF)，因此仍能滿足測量靈敏度與準確度的要求。
字形結構電流互感器介質損耗因數測量
目前，電力系統中運行著大量的35～110kV 8字形結構電流互感器。這種互感器運行中存在一個主要的問題是：由于頂部密封不良而進水受潮。因此正確測量電流互感器一次對二次及外殼的介質損耗因數對監視絕緣是否受潮或劣化非常重要。
具體測量方法既可按os，型電橋正接線測量一次對二次繞組的tgδ，也可按oS．型電橋反接線測量，由于運行中互感器外殼已妥善接地，因此一般使用osi型電橋的反接線進行測量（即一次短接電橋C。線，二次短接外殼或地）。曾用此法測得一臺llOkV電流互感器，其一次對二次及外殼的tgδ為2.1%（20℃時），符合試驗標準要求。但在進行真空干燥處理時，明顯地發現內部存有水珠。這就表明，按此方法測量介質損耗因數對發現互感器進水受潮尚不可靠。
電流互感器計算變比與標準變比不同引起的公平衡電流及消除措施
由于電流互感器是標準化的定型產品，所以選擇電流互感器的計算變比與標準變比往往不相等。因此，在差動回路中會引起不平衡電流。將電流互感器二次電流大的那一側，經電流變器TAA變換后，使TAA的輸出與另一側電流互感器二次電流的大小相等，從而消除電流互感器的實際變比與計算變比不等而引起的不平衡電流。
(1)主屏間的絕緣電阻測量。主屏間的絕緣電阻指一次芯線對末屏端間的電阻，測量時芯線接兆歐表的L端，末屏端接兆歐表的E端，用2500V搖表測量。絕緣電阻的兆歐值一般較高（數千兆歐以上），即使絕緣層的表面受潮，其總體兆歐值仍很高，只有當絕緣層的受潮很深時，絕緣電阻才會有所降低，故用測量絕緣電阻來判斷這種形式的電流互感器是否受潮是很不靈敏的，而應測量其末屏對地的絕緣電阻。
(2)末屏對地的絕緣電阻測量。電容式電流互感器的末屏處在油箱的底部，它們與地之間僅末屏的外層絕緣和U形板絕緣相連，當互感器受潮，其水分積在油箱底部時，末屏與箱底間的絕緣受潮最為嚴重，使絕緣電阻值下降。Q/CSG 10007-2004中規定末屏的絕緣電阻值不宜小于1OOOMΩ，測量時末屏端接兆歐表L端，接地端接兆歐表E端，用2500V兆歐表。
(1)如表計的選擇擋位下合適需要更換擋位時，應緩慢降下電壓，切斷電源再換擋，以免剩磁影響試驗結果。
(2)電流互感器勵磁曲線試驗電壓不能超過2kV、電流一般不大于IOA或以廠方技
術條件為準。
(3)互感器勵磁特性試驗測試儀表應采用方均根值表。
(4)電壓互感器感應耐壓試驗前后的勵磁特性如有較大變化，應查明原因。
(5)鐵芯帶間隙的零序電流互感器應在安裝完畢后進行勵磁曲線試驗。
電流互感器勵磁曲線試驗結果不應與出廠試驗值有明顯變化。互感器勵磁特性曲線試驗的目的主要是檢查互感器鐵芯質量，通過磁化曲線的飽和程度判斷互感器有無匝間短路，勵磁特性曲線能靈敏地反映互感器鐵芯繞組等狀況.
試驗數據與原始數據相比變化明顯，首先檢查測試儀表是否為方均根值表、準確等級滿足要求，另外應考慮鐵芯產生剩磁的影響。在大電流下切斷電源、運行中二次開路、通過短路故障電流以及使用直流電源的各種試驗，均可導致鐵芯產生剩磁，因此有必要的情況下應對互感器鐵芯進行退磁，以減少試驗與運行中的誤差。
電流互感器勵磁曲線試驗的另外一個重要作用可以檢驗1 0%誤差曲線，通過勵磁曲線及二次電阻可以初步判斷電流互感器本身的特征參數是否符合銘牌標志給定值。規程規定電流互感器勵磁曲線測量后應核對是否符合產品要求
在6—10kV樹脂澆注絕緣的干式電壓互感器中，有一種單絕緣套管的電壓互感器，如moen-10型，其一次繞組的一端由該絕緣套管引出，而另一端與二次端子一樣引出，這個端子的絕緣水平較低，故稱為弱絕緣電壓互感器。
這種電壓互感器由于其一次繞組引出線的一端為弱絕緣，而且額定電壓為1oooo/3v：所以不能接于線電壓，即不能組成V型接線。在中性點不直接接地的供電系統中，用三臺組合使用，可做為測量線電壓、相電壓和單相接地保護之用。在使用中應特別注意，其一次側中性點必須直接接地。否則，當電力系統發生～相接地故障時，其中性點的對地電壓將上升為相電壓，即1oooo√3v，這可能使弱絕緣的～端絕緣損壞而造成事故。既使在不采用接地保護時，也應如此。
（1）與保護邏輯相關聯的電壓互感器小開關輔助觸點由moen-27135型更換為moen27132型。
moen輔助觸點合上后，只有在電壓互感器小開關繞組勵磁動作才聯動分開；而手動斷開電壓互感器小開關時，moen輔助觸點是不隨機械聯動分開，與其相關的保護邏輯，如500kV主變壓器高低壓側后備距離、220kV進口距離保護moen、自動回路等。受電壓互感器小開關付出觸點的動斷觸點閉鎖作用。因此將SD型付出觸點更換為moen型，使其動斷觸點通斷狀態隨電壓化工區你小開關的機械聯動保持一致。
（2）取消二次電壓切換回路中電壓互感器閘刀輔助觸點及重動繼電器觸點。
電壓互感器檢修而母線運行時，需將電壓二次回路增加了一個閉鎖環節，降低了電壓二次回路的可靠性。如當電壓互感器閘刀輔助觸點接觸不良或重動作繼電器電源失去將該段電壓小母線失電，如果在系統有擾動且距離保護啟動時電壓小母線失電將造成距離保護誤動。為簡化二次回路，提高可靠性取消閉鎖環節，短接電壓互感器閘刀輔助觸點或其重動作繼電器觸點。
《十八項反措》繼電保護要求第6.3.2條規定，公用電流互感器二次繞組二次回路只允許沒有必須在相關保護距屏內一點接地。獨立的、與其他電壓互感器的二次回路沒有電氣聯系的二次回路應在開關場一點接地。
電流互感器必須有一點接地也是為了保證人身和二次的設備的安全，其原因也是繞組之間分布電容及二次回路對地電容分壓造成，接地點盡量靠近互感器二次繞組側，最大可能地保護人身和二次設備。
公用的電流互感器只能有一點接觸，也因為兩點接地會造成二次回路中兩點接地部分與地網并聯，如果兩接地之間有電流繼電器線圈，造成分流。另外發生接地故障時，亮接地點間的工頻電位差將在電流線圈中產生極大的額外電流。
ZSCPT-120P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3

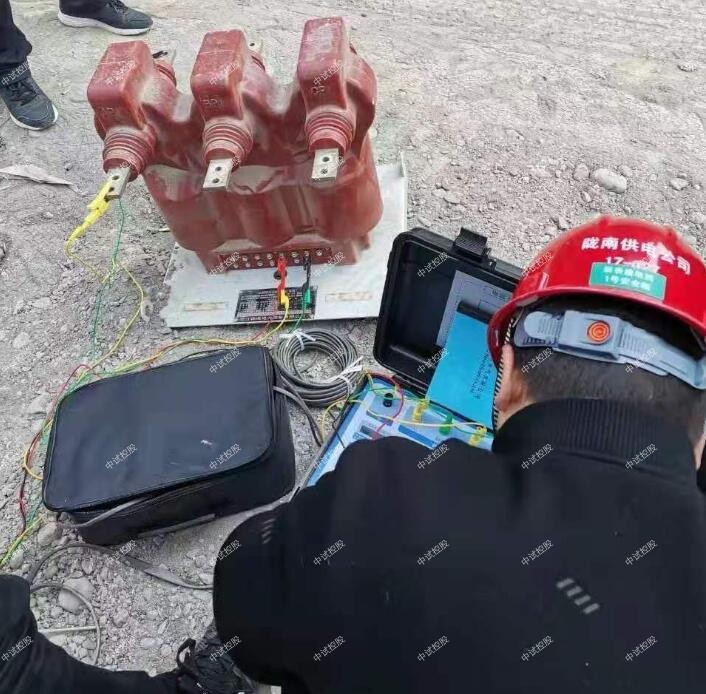

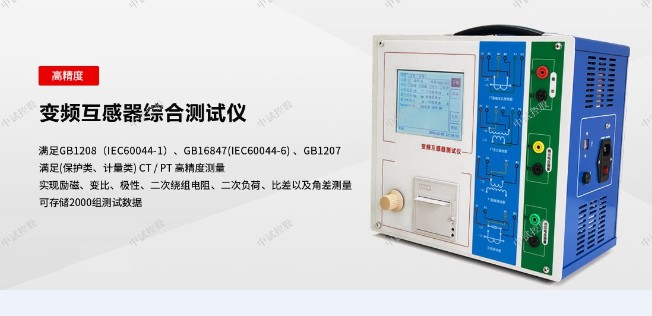

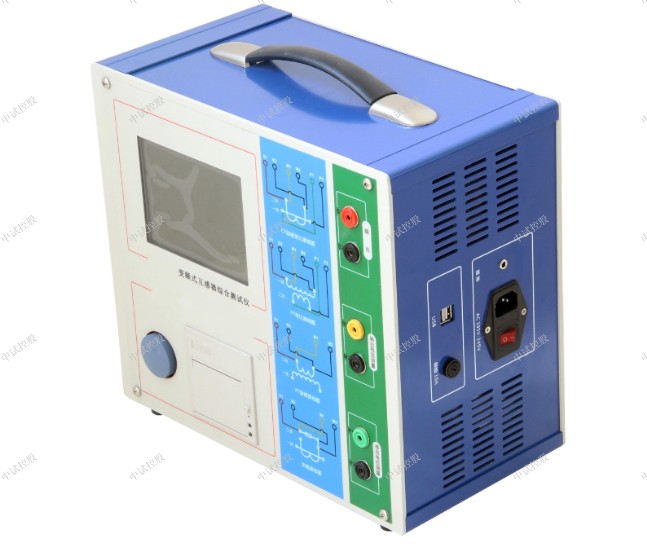

ZSCPT-120P變頻互感器綜合特性測試儀是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSCPT-120P變頻互感器綜合特性測試儀

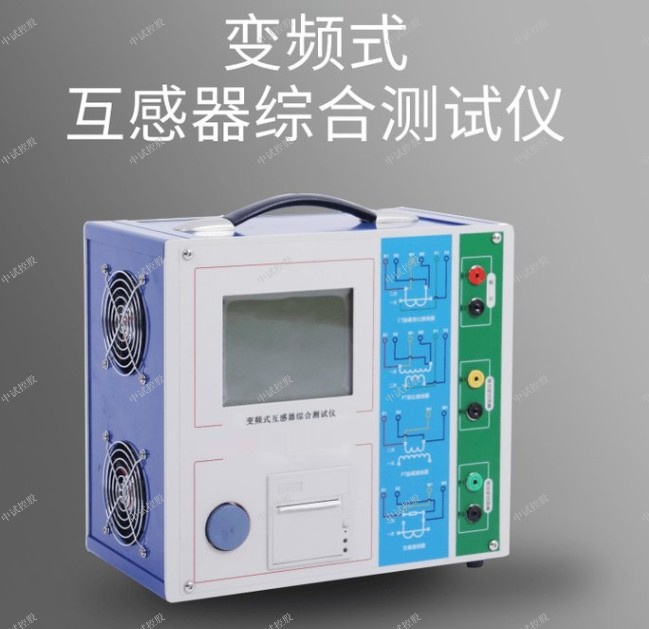

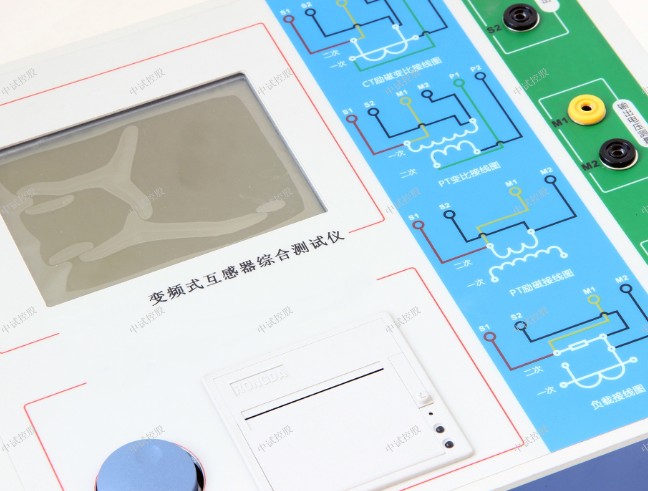

ZSCPT-120P變頻互感器綜合特性測試儀技術特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。
ZSCPT-120P變頻互感器綜合特性測試儀技術參數
測試用途:保護類CT，保護類PT
輸出0~180Vrms，12Arms，18A（峰值）
CT變比測量范圍：1~40000，精度： ±0.2%
PT變比測量范圍：1~40000，精度： ±0.2%
相位測量精度:±5min
分辨率：0.5min
二次繞組電阻測量:范圍0~300Ω,精度:2%±2mΩ
交流負載測量:范圍0~1000VA,精度:2%±0.2VA
輸入電源電壓:AC220V±10%，50Hz
工作環境溫度：-10οC~50οC，濕度：≤90%
尺寸、重量:尺寸340mm x 300mm x 150mm重量<9kg
選擇右邊的開始按鈕進行試驗。
2.1.3試驗結果
試驗結果頁，界面分別如圖2.6。
圖2.7 PT直阻、勵磁試驗接線方
圖2.8 PT變比、極性試驗接線方式
第二步：同一PT其他繞組開路。
第三步：接通電源，準備參數設置。
2.2.2參數設置
PT的試驗參數設置界面如圖2.9。
圖2.9 PT參數設置界面
參數設置步驟如下：
用旋轉鼠標切換光標到要設置的參數位置。
（1）線路號、相別、PT編號、繞組號可輸入字母和數字。
（2）額定二次電壓 ：電壓互感器二次側的額定電壓。
（3）級別：被測繞組的級別，有P、計量等2個選項。
（4）當前溫度：測試時繞組溫度，一般可輸入當時的氣溫。
（5）額定頻率：可選值為：50Hz或60Hz。
（6）最大測試電壓：試驗時設備輸出的最大工頻等效電壓。
（7）最大測試電流：試驗時設備輸出的最大交流電流。
第四步：選擇右邊的開始按鈕進行試驗。
2.2.3試驗結果
試驗結果頁，如圖2.10。
圖2.10 P級PT的試驗結果界面
對于不同級別的PT和所選的試驗項目，試驗結果也不同，見表2.5。
表2.5 PT試驗結果描述
試驗結果 描述 P 計量
電阻 電阻（25℃）
單位：Ω，當前溫度下的電阻 有 有
電阻（75℃）
單位：Ω，參考溫度下的電阻值，溫度可修改 有 有
勵磁 拐點電壓和拐點電流 單位：分別為V和A，根據標準定義，拐點電壓增加10%時，拐點電流增加50%。 有 有
變比 變比 額定負荷或實際負荷下的實際電流比 有 有
匝數比 被測試的二次繞組與一次繞組的實際匝比 有 有
比值差 額定負荷或實際負荷下的電流誤差 有 有
相位差 額定負荷或實際負荷下的相位差 有 有
極性 PT一次和二次的極性關系，有同極性/－（減極性）和反極性/+（加極性）兩種 有 有
2.3 升流頁
用于CT的一次通流，以及變比、極性檢查。整個測試需要使用原廠附件-S1型升流器。
圖2.7 升流試驗界面
2.3.1 參數設置
測試所需的參數如下表：
表2.6 升流測試參數
參數 描述
給定一次電流 需要裝置輸出的電流，有效值范圍：5A~150A
額定一次電流 CT的額定一次電流
額定頻率 需要裝置輸出電壓或電流的頻率，范圍：0~50Hz
通流時間 裝置輸出電流時間，5～120s
ZSCPT-120P變頻互感器綜合特性測試儀時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
ZSCPT-120P 變頻互感器綜合特性測試儀
接線方法
參照升流器面板上的接線圖。
2.4自測頁
自測界面如圖2.11。在萬用表幫助下，自測功能可用于檢查設備是否損壞，測量電路是否正常。
圖2.11 自測測試界面
2.4.1 參數設置
自測測試所需的參數如下表：
表2.6 自測測試參數
參數 描述
測試電流 需要裝置輸出的電流，有效值范圍：1mA~5A
測試電壓 需要裝置輸出的電壓，有效值范圍：1V~100V
測試頻率 需要裝置輸出電壓或電流的頻率，范圍：0~50Hz
測試電流或測試電壓設置后，設置測試頻率，裝置將輸出對應頻率的電壓或電流，并顯示檢測到的實際電壓或電流。在選擇電壓后，如果負載太小，導致實際電流有效值大于5A，則顯示過載信息。在選擇電流后，如果負載太大，導致實際測試電壓有效值大于100V，則也會顯示過載信息。
2.4.2 接線方法
選擇電壓測試時，將S1短接另一個M1，S2短接另一個M2。用萬用表電壓檔測量S1和S2之間的電壓，若與實際電壓相符，說明設備能夠輸出電壓且電壓測量環節正常。
電流測試時，將電源輸出的S1、S2端子短接。電壓回測的M1、M2不接。可在輸出的S1和S2之間串入萬用表電流檔，若萬用表測量的電流與實際電流相符，說明設備能夠正常輸出電流且電流測量環節正常。
ZSDW-5A大型地網接地電阻測試儀是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。
功能按鈕
2.5.1 參數頁功能按鈕
(1)．打開報告
報告界面，如圖2.12。選擇打開某個試驗報告，該報告的參數信息和數據會顯示到各個頁的對應欄目中。
圖2.13 保存試驗報告界面
(3)．系統工具
系統工具界面，如圖2.14。在該界面中可以進行時間校對、系統升級等操作。其中：調試用于出廠調試，升級用于軟件界面的升級。
圖2.15 幫助界面
（5）打印
用戶可以打印當前報告，此報告可做為現場試驗的原始記錄。
2.5.2 結果頁功能按鈕
(1)、誤差數據
選擇誤差數據將顯示5%和10%誤差情況下，額定一次電流倍數與最大負荷之間的關系數據界面，如圖2.16。界面中給出的數據是根據實際勵磁測試數據計算得到的。計算方法見附錄B。
圖2.16 5%誤差數據界面
(2)、誤差曲線
選擇誤差曲線，將顯示10%（或5%）誤差情況下，額定一次電流倍數與最大負荷之間的關系曲線界面，如圖2.17。界面中橫坐標為額定一次電流倍數，縱坐標為允許的最大負荷。
圖2.17 10%誤差曲線界面
(3)、勵磁數據
選擇勵磁數據將顯示勵磁數據界面，如圖2.18，界面中給出了自動計算出來的拐點電壓和拐點電流。
圖2.18 勵磁數據界面
(4)、勵磁曲線
選擇勵磁曲線將顯示勵磁曲線界面，如圖2.19，界面中給出拐點電壓和拐點電流。
圖2.19 勵磁曲線界面
(5)、比值差表
選擇比值差表將顯示不同額定電流百分比和不同負荷值情況下被測CT的比值差表，如圖2.20：
圖2.20 比值差表界面
(6)、相位差表
選擇相位差表將顯示不同額定電流百分比和不同負荷值情況下被測CT的相位差表如圖2.21：
圖2.21 相位差表界面
第三章 PC機操作軟件使用說明
對于ZSCPT-220P 變頻互感器綜合特性測試儀的試驗報告，可以通過PC機操作軟件來完成對試驗源數據文件的分析和生成WORD報告。
3.1 界面說明
PC機操作軟件界面如圖3.1。
根據Q/CSG 10007-2004，要求測量一次對末電屏（一次繞組Li L2短路加壓，末電屏接介質損耗電橋Cx線，二次繞組短路與鐵芯等接地，即QSi型電橋正接線）或～次對末電屏，二次繞組（短路）及地（QS，型電橋反接線）的tgδ。現場試驗表明，按上述兩種接線測量tgδ時，對發現互感器進水受潮缺陷并不靈敏。
如能增加測量末電屏對二次繞組、鐵芯與外殼（地）的介質損耗因數tgδ，對發現進水受潮缺陷就比較有效。現場測量時，可分別測量末電屏對二次繞組、末電屏對鐵芯、來電屏對地等各部分的絕緣電阻與介質損耗因數。測量時一次繞組Li與L。端子短接后接于Qsi型西林電橋屏蔽線E。這樣既可避免一次繞組對末電屏間絕緣電容量較大而介質損耗因數較小，被并聯側引起的測量值偏小，還可起到屏蔽外電場干擾作用。測量時按os,型電橋反接線，試驗電壓2kV。盡管試驗電壓較低，但由于被試部分電容量較大(約為1200N2500pF)，因此仍能滿足測量靈敏度與準確度的要求。
字形結構電流互感器介質損耗因數測量
目前，電力系統中運行著大量的35～110kV 8字形結構電流互感器。這種互感器運行中存在一個主要的問題是：由于頂部密封不良而進水受潮。因此正確測量電流互感器一次對二次及外殼的介質損耗因數對監視絕緣是否受潮或劣化非常重要。
具體測量方法既可按os，型電橋正接線測量一次對二次繞組的tgδ，也可按oS．型電橋反接線測量，由于運行中互感器外殼已妥善接地，因此一般使用osi型電橋的反接線進行測量（即一次短接電橋C。線，二次短接外殼或地）。曾用此法測得一臺llOkV電流互感器，其一次對二次及外殼的tgδ為2.1%（20℃時），符合試驗標準要求。但在進行真空干燥處理時，明顯地發現內部存有水珠。這就表明，按此方法測量介質損耗因數對發現互感器進水受潮尚不可靠。
電流互感器計算變比與標準變比不同引起的公平衡電流及消除措施
由于電流互感器是標準化的定型產品，所以選擇電流互感器的計算變比與標準變比往往不相等。因此，在差動回路中會引起不平衡電流。將電流互感器二次電流大的那一側，經電流變器TAA變換后，使TAA的輸出與另一側電流互感器二次電流的大小相等，從而消除電流互感器的實際變比與計算變比不等而引起的不平衡電流。
(1)主屏間的絕緣電阻測量。主屏間的絕緣電阻指一次芯線對末屏端間的電阻，測量時芯線接兆歐表的L端，末屏端接兆歐表的E端，用2500V搖表測量。絕緣電阻的兆歐值一般較高（數千兆歐以上），即使絕緣層的表面受潮，其總體兆歐值仍很高，只有當絕緣層的受潮很深時，絕緣電阻才會有所降低，故用測量絕緣電阻來判斷這種形式的電流互感器是否受潮是很不靈敏的，而應測量其末屏對地的絕緣電阻。
(2)末屏對地的絕緣電阻測量。電容式電流互感器的末屏處在油箱的底部，它們與地之間僅末屏的外層絕緣和U形板絕緣相連，當互感器受潮，其水分積在油箱底部時，末屏與箱底間的絕緣受潮最為嚴重，使絕緣電阻值下降。Q/CSG 10007-2004中規定末屏的絕緣電阻值不宜小于1OOOMΩ，測量時末屏端接兆歐表L端，接地端接兆歐表E端，用2500V兆歐表。
(1)如表計的選擇擋位下合適需要更換擋位時，應緩慢降下電壓，切斷電源再換擋，以免剩磁影響試驗結果。
(2)電流互感器勵磁曲線試驗電壓不能超過2kV、電流一般不大于IOA或以廠方技
術條件為準。
(3)互感器勵磁特性試驗測試儀表應采用方均根值表。
(4)電壓互感器感應耐壓試驗前后的勵磁特性如有較大變化，應查明原因。
(5)鐵芯帶間隙的零序電流互感器應在安裝完畢后進行勵磁曲線試驗。
電流互感器勵磁曲線試驗結果不應與出廠試驗值有明顯變化。互感器勵磁特性曲線試驗的目的主要是檢查互感器鐵芯質量，通過磁化曲線的飽和程度判斷互感器有無匝間短路，勵磁特性曲線能靈敏地反映互感器鐵芯繞組等狀況.
試驗數據與原始數據相比變化明顯，首先檢查測試儀表是否為方均根值表、準確等級滿足要求，另外應考慮鐵芯產生剩磁的影響。在大電流下切斷電源、運行中二次開路、通過短路故障電流以及使用直流電源的各種試驗，均可導致鐵芯產生剩磁，因此有必要的情況下應對互感器鐵芯進行退磁，以減少試驗與運行中的誤差。
電流互感器勵磁曲線試驗的另外一個重要作用可以檢驗1 0%誤差曲線，通過勵磁曲線及二次電阻可以初步判斷電流互感器本身的特征參數是否符合銘牌標志給定值。規程規定電流互感器勵磁曲線測量后應核對是否符合產品要求
在6—10kV樹脂澆注絕緣的干式電壓互感器中，有一種單絕緣套管的電壓互感器，如moen-10型，其一次繞組的一端由該絕緣套管引出，而另一端與二次端子一樣引出，這個端子的絕緣水平較低，故稱為弱絕緣電壓互感器。
這種電壓互感器由于其一次繞組引出線的一端為弱絕緣，而且額定電壓為1oooo/3v：所以不能接于線電壓，即不能組成V型接線。在中性點不直接接地的供電系統中，用三臺組合使用，可做為測量線電壓、相電壓和單相接地保護之用。在使用中應特別注意，其一次側中性點必須直接接地。否則，當電力系統發生～相接地故障時，其中性點的對地電壓將上升為相電壓，即1oooo√3v，這可能使弱絕緣的～端絕緣損壞而造成事故。既使在不采用接地保護時，也應如此。
（1）與保護邏輯相關聯的電壓互感器小開關輔助觸點由moen-27135型更換為moen27132型。
moen輔助觸點合上后，只有在電壓互感器小開關繞組勵磁動作才聯動分開；而手動斷開電壓互感器小開關時，moen輔助觸點是不隨機械聯動分開，與其相關的保護邏輯，如500kV主變壓器高低壓側后備距離、220kV進口距離保護moen、自動回路等。受電壓互感器小開關付出觸點的動斷觸點閉鎖作用。因此將SD型付出觸點更換為moen型，使其動斷觸點通斷狀態隨電壓化工區你小開關的機械聯動保持一致。
（2）取消二次電壓切換回路中電壓互感器閘刀輔助觸點及重動繼電器觸點。
電壓互感器檢修而母線運行時，需將電壓二次回路增加了一個閉鎖環節，降低了電壓二次回路的可靠性。如當電壓互感器閘刀輔助觸點接觸不良或重動作繼電器電源失去將該段電壓小母線失電，如果在系統有擾動且距離保護啟動時電壓小母線失電將造成距離保護誤動。為簡化二次回路，提高可靠性取消閉鎖環節，短接電壓互感器閘刀輔助觸點或其重動作繼電器觸點。
《十八項反措》繼電保護要求第6.3.2條規定，公用電流互感器二次繞組二次回路只允許沒有必須在相關保護距屏內一點接地。獨立的、與其他電壓互感器的二次回路沒有電氣聯系的二次回路應在開關場一點接地。
電流互感器必須有一點接地也是為了保證人身和二次的設備的安全，其原因也是繞組之間分布電容及二次回路對地電容分壓造成，接地點盡量靠近互感器二次繞組側，最大可能地保護人身和二次設備。
公用的電流互感器只能有一點接觸，也因為兩點接地會造成二次回路中兩點接地部分與地網并聯，如果兩接地之間有電流繼電器線圈，造成分流。另外發生接地故障時，亮接地點間的工頻電位差將在電流線圈中產生極大的額外電流。
