保護類互感器勵磁特性儀
時間：2023-03-09
中試控股技術研究院魯工為您講解： 保護類互感器勵磁特性儀

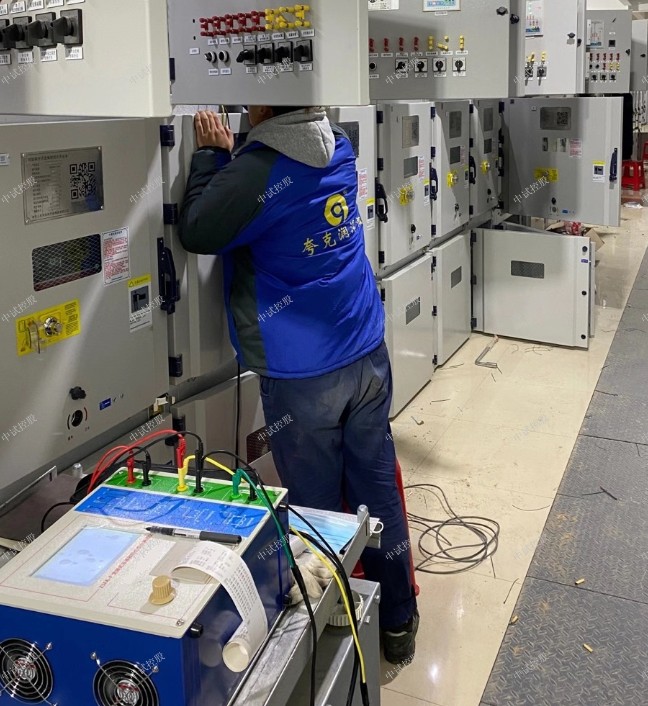

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
主要缺點：
●人工操作，速度慢
●測量精度差不高
●由于人工直接調節，操作安全性極差
●直接產生大電壓電流進行測量，采用大調壓升壓器和升流器，因而笨拙粗重。
2、第二代儀器：全自動型，自動升壓法測試CT伏安特性，自動升流法測試CT變比極性
微處理器控制的全自動型測試裝置。內置步進電機控制的全自動升壓器產生電壓，自動測量、描繪伏安特性曲線，計算10%誤差曲線；內置自動升流器測量CT變比、極性。測試原理見下圖。
主要特點：
●全自動測試：可以自動完成對CT的伏安特性、變比、極性、二次負載、10%誤差曲線的測試，簡化了試驗接線，測試效率高。
●較高精度測量：消除人工讀數及手動處理所帶來的測量誤差。
●安全性高：接線簡單，測試過程全自動，不需人工接觸，保證很高的安全性。
●測量結果的自動處理：實時顯示測試數據并描繪曲線，計算拐點，自動存儲和打印，上傳電腦存檔等。
主要缺點：
●仍屬于工頻直接測量法，需要產生高電壓和大電流進行測試
●由于使用大調壓升壓器和升流器，體積重量大
●由于需測量的電壓和電流范圍寬，因而測量精度無法做到很高，因此只能用來測試保護型CT，無法測試測量型CT
典型代表：ZSFA-Ⅳ CT伏安變比極性綜合測試儀
3、第三代儀器： 低頻法測試伏安特性，電壓法測試變比和極性，可以涵蓋保護CT和計量CT的完整通用測試
低頻法測試伏安特性的原理：在CT的勵磁電感相同的情況下，勵磁阻抗值與頻率成正比。因此，要使勵磁電感達到相同飽和，所施加電壓的頻率越低則電壓的幅值越低，這就是低頻法測試伏安特性的基本原理。低頻法測量可以降低所加電壓幅值（即降低所加電壓的功率），從而實現體積小重量輕，并且測量精度大大提高，既可用于保護CT的伏安特性也可用于計量CT的比差角差測量。該法可以實現對所有CT的全面完整測試。
電壓法測量變比的原理：在CT二次繞組上施加交流電壓，在原方將會產生感應電壓，二次繞組鐵心上的交流電壓與一次側感應電壓幅值之比理論上等于匝比，與在一次側通大電流的直接法相比，這種變比測試方法不需要大電流，具有測試設備容量小、安全可靠等特點。這種CT變比測試方法也被稱為間接法。
主要特點：
●功能全面：可用于各種型號CT（含TP類）的伏安特性、10%誤差曲線、變比、相位、極性、二次繞組電阻、二次回路負荷、比差以及角差以及在不同工作電流、不同負載情況下的比差、角差等穩態或暫態特性測試
●測量校核各種型號的CT，包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到30KV的CT、變壓器套管CT
●覆蓋從保護CT、計量CT的全面通用測試，包括TP級暫態CT、飽和電壓高達數萬伏的CT、變壓器套管CT等。這是工頻直接法無法比擬的技術和應用優勢
●高精度測量：由于測量電壓范圍小，可以實現高測量精度，精度達0.05%
●僅需輸出較小電壓和功率，因而體積小，重量輕，輕小便攜
●測量結果的自動處理：實時顯示測試數據并描繪曲線，自動存儲和打印。并可上傳電腦管理和存檔。
主要缺點：
●由于采用直接法測量，不輸出大電流，因而不能作為大電流源順便供現場輸出大電流使用
有些類型的儀器并無高精度測量功能，因而主要只能用于保護CT的伏安特性和變比極性等的較簡單測試，無法用于比差、角差測試，更無法用于計量CT的測試
典型代表： ZSCT-300 CT 參數分析儀
三、變頻測量法的基本原理
CT伏安特性測量的原理電路如下圖：CT一次側開路，從二次側施加電壓，測量所加電壓V與輸入電流I的關系曲線。此曲線近似CT的勵磁電勢E與勵磁電流I的關系曲線。
設CT勵磁繞組在某一勵磁電流I時的激磁電感為L，激磁阻抗為Z，則：
V = I?Z
電感L與阻抗Z之間具有下述關系：
Z = ω?L = 2 π f L
則：V= I?2 π f L
由公式中可見在某一激磁電感L時所加電壓V與頻率f成正比關系。
假設當f = 50Hz時，為達到勵磁電流Ix，所需施加的電壓Vx為2000V
Vx = I?2 π f L= Ix?2 π f L = 2000V，
若施加不同頻率：
f = 50Hz，Vx ＝ 2000V
f = 5Hz， Vx ≌ 200V
f = 0.5Hz，Vx ≌ 20V
由此可見需要使CT進入相同飽和程度，施加較低頻率信號所需電壓可以大幅度降低這就是變頻法的基本原理。
在此必須嚴格注意，所需電壓并非與頻率呈線性比例關系，并非隨著頻率等比例降低，需要嚴格按照互感器的精確數學模型進行完整的理論計算。
（1）三相電壓指示不平衡：一相降低（可為零），另兩相正常，線電壓不正常，或伴有聲、光信號，可能是互感器高壓或低壓熔斷器熔斷；
（2）中性點非有效接地系統，三相電壓指示不平衡：一相降低（可為零），另兩相升高（可達線電壓）或指針擺動，可能是單相接地故障或基頻諧振，如三相電壓同時升高，并超過線電壓（指針可擺到頭），則可能是分頻或高頻諧振；

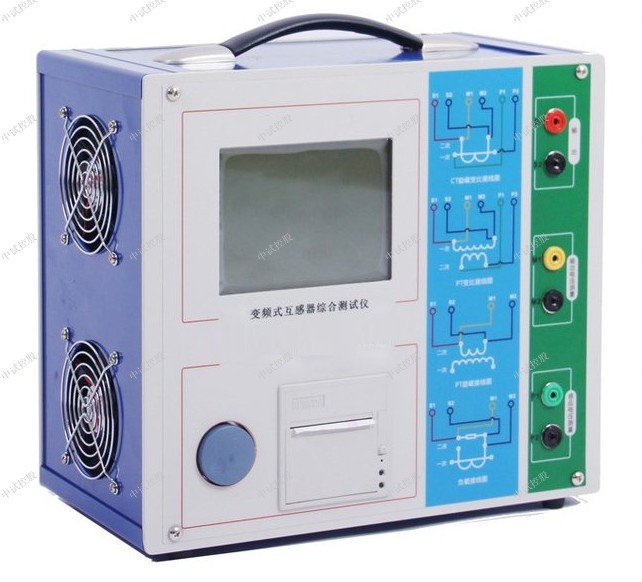

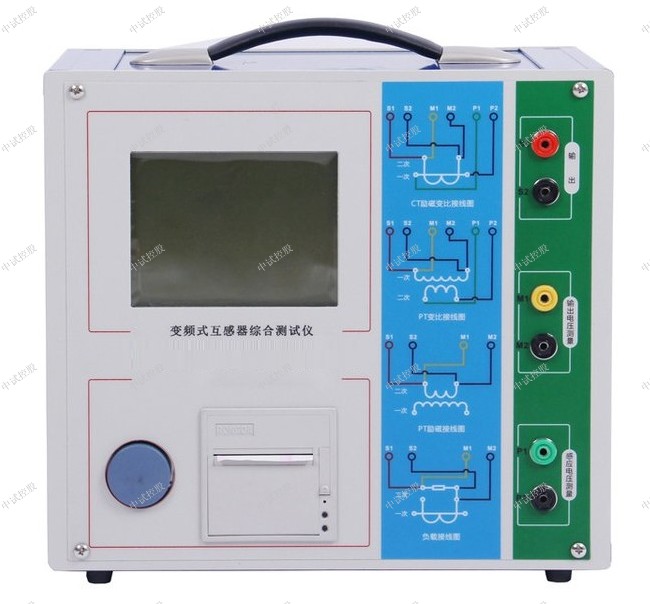

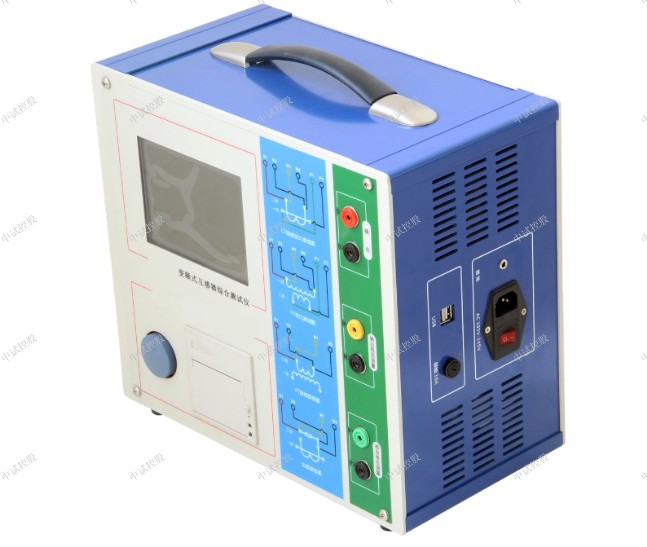

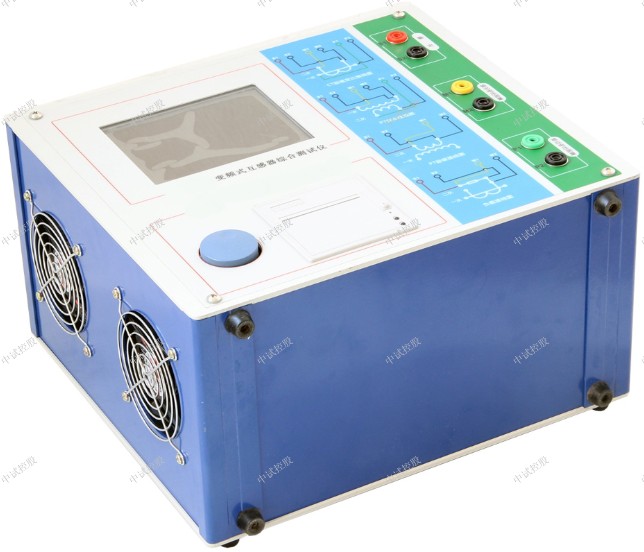

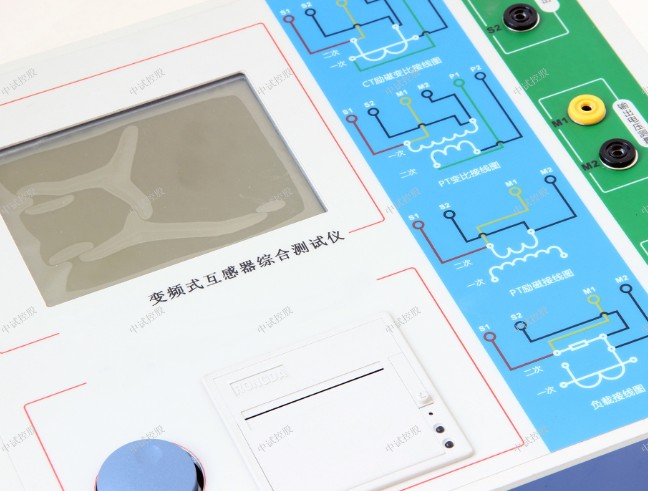

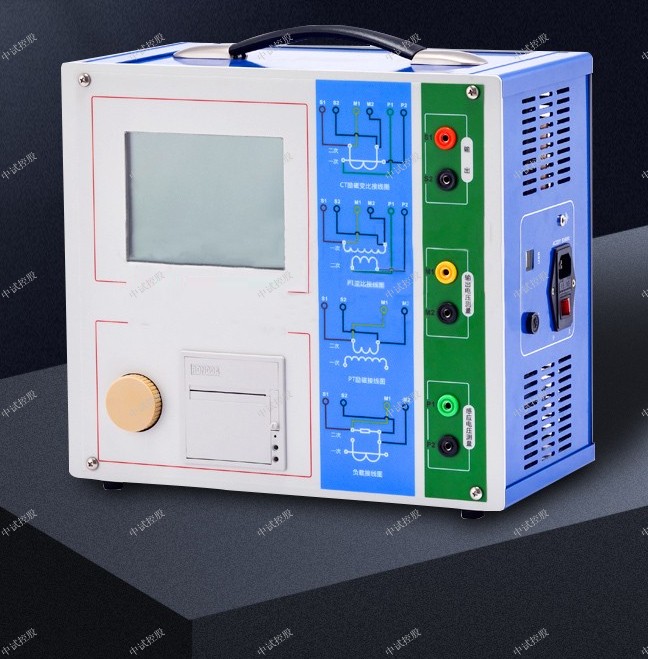

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3

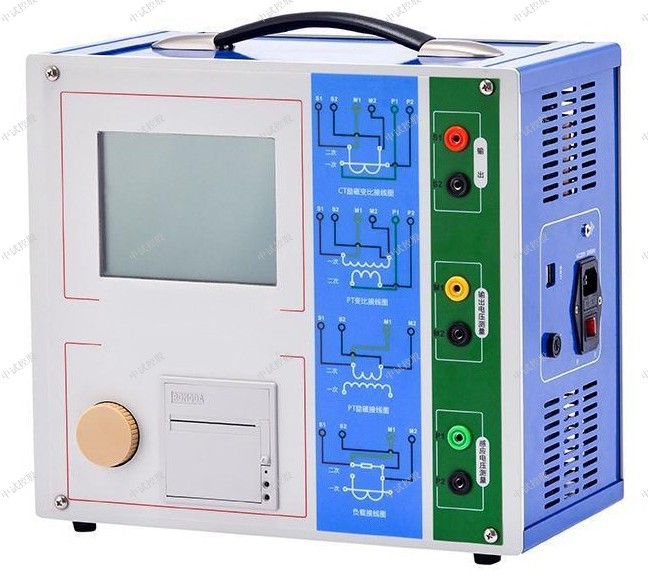

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

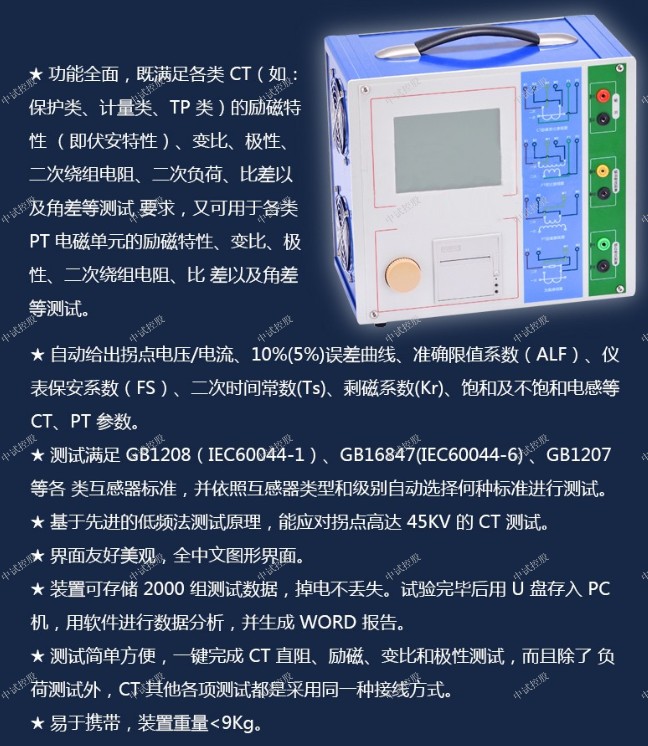

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹

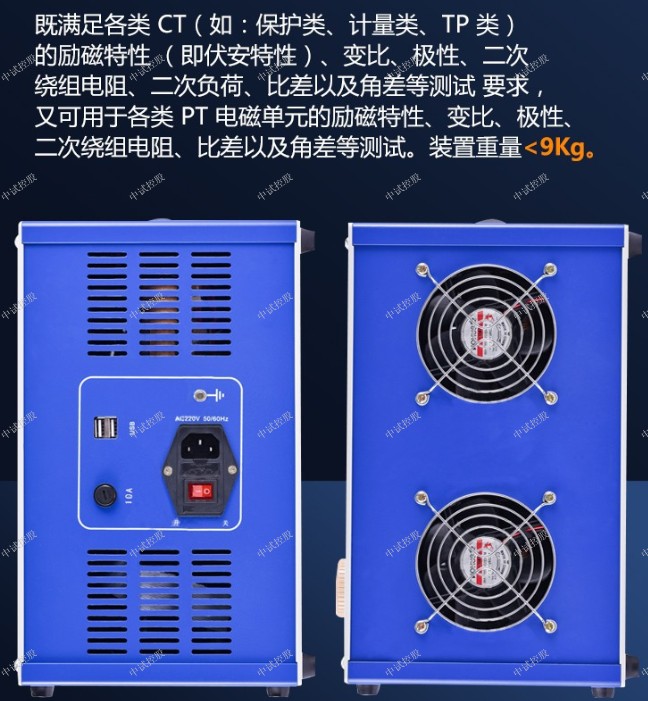

1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。

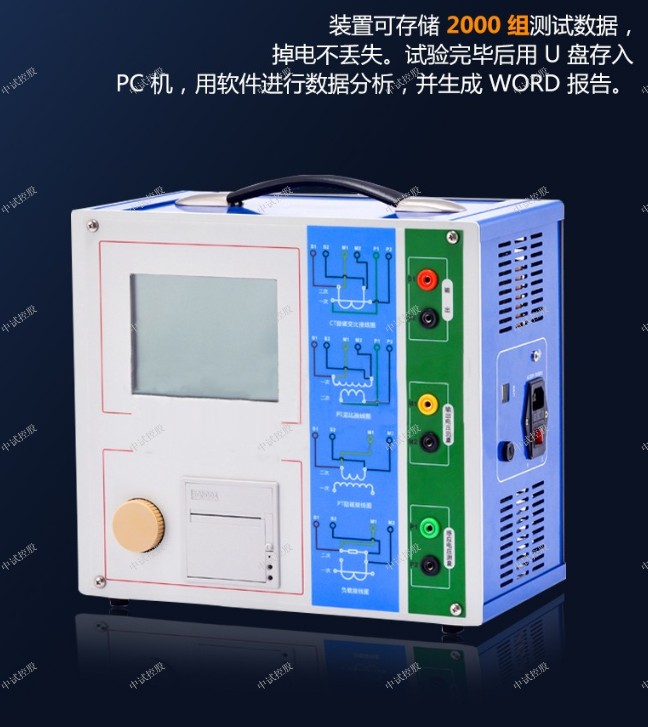

6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。

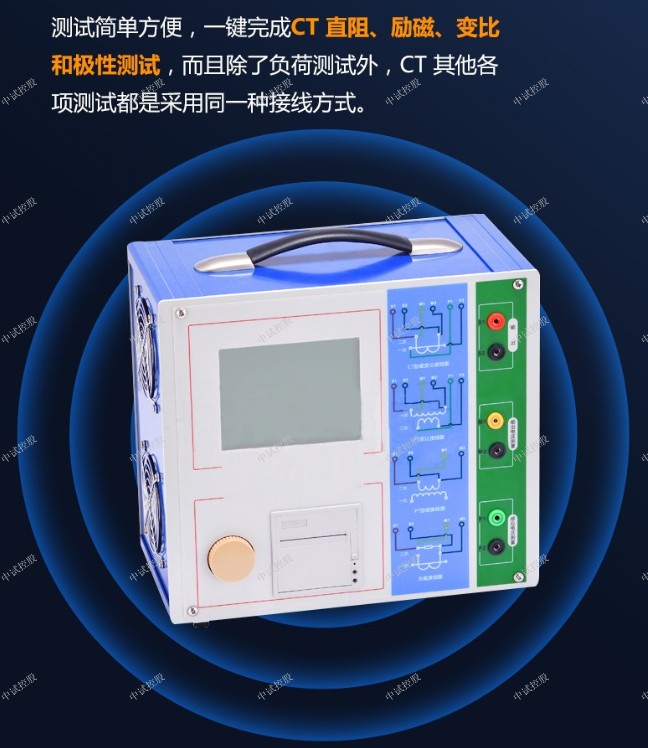

7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度 -10℃~50℃， 濕度 ≤90%
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）
電流互感器二次回路兩點接地對繼電保護裝置的影響
電流二次回路兩點接地的影響電力系統的安全運行的一個非常重要的保證就是公共回路。在電力系統的日常運行過程中，根據相關規定，電流互感器公共回路的一個電氣連接必須要具備一個可靠的接地點，這樣才能夠對人員的人身安全和二次設備的安全進行保證。與此同時，還要求二次回路只能有一點接地，這樣才能夠保證繼電保護和自動裝置的正確工作。但是在變電站實際運行中，公共回路連接比較多的設備，并且能夠延伸的范圍也是比較廣的，經常會出現連接錯誤的現象，導致在一個電氣連接的二次回路中出現兩點接地的現象，絕緣損壞是導致該現象的主要原因之一，因為電流二次回路大部分在室外，所以絕緣損壞發生的可能性非常大。當系統發生故障，地電網各點間有電流差時，將會有電流從兩個接地點間流過，在電流二次回路產生電流下降，就會導致電流二次電壓的準確性受到影響，導致電流二次回路兩點接地的現象，最終導致大面積的停電事故。為了對接地的可靠性進行保證，嚴禁將電流互感器中的中性線與有可能斷開的開關或者接觸器進行連接，從而避免電壓互 感器二次回路兩點的電位差經兩中線與控制室形成閉合回路的現象，在每根中性線上產生附加的電位差，影響保搞裝置的正確動作。
●人工操作，速度慢
●測量精度差不高
●由于人工直接調節，操作安全性極差
●直接產生大電壓電流進行測量，采用大調壓升壓器和升流器，因而笨拙粗重。
2、第二代儀器：全自動型，自動升壓法測試CT伏安特性，自動升流法測試CT變比極性
微處理器控制的全自動型測試裝置。內置步進電機控制的全自動升壓器產生電壓，自動測量、描繪伏安特性曲線，計算10%誤差曲線；內置自動升流器測量CT變比、極性。測試原理見下圖。
主要特點：
●全自動測試：可以自動完成對CT的伏安特性、變比、極性、二次負載、10%誤差曲線的測試，簡化了試驗接線，測試效率高。
●較高精度測量：消除人工讀數及手動處理所帶來的測量誤差。
●安全性高：接線簡單，測試過程全自動，不需人工接觸，保證很高的安全性。
●測量結果的自動處理：實時顯示測試數據并描繪曲線，計算拐點，自動存儲和打印，上傳電腦存檔等。
主要缺點：
●仍屬于工頻直接測量法，需要產生高電壓和大電流進行測試
●由于使用大調壓升壓器和升流器，體積重量大
●由于需測量的電壓和電流范圍寬，因而測量精度無法做到很高，因此只能用來測試保護型CT，無法測試測量型CT
典型代表：ZSFA-Ⅳ CT伏安變比極性綜合測試儀
3、第三代儀器： 低頻法測試伏安特性，電壓法測試變比和極性，可以涵蓋保護CT和計量CT的完整通用測試
低頻法測試伏安特性的原理：在CT的勵磁電感相同的情況下，勵磁阻抗值與頻率成正比。因此，要使勵磁電感達到相同飽和，所施加電壓的頻率越低則電壓的幅值越低，這就是低頻法測試伏安特性的基本原理。低頻法測量可以降低所加電壓幅值（即降低所加電壓的功率），從而實現體積小重量輕，并且測量精度大大提高，既可用于保護CT的伏安特性也可用于計量CT的比差角差測量。該法可以實現對所有CT的全面完整測試。
電壓法測量變比的原理：在CT二次繞組上施加交流電壓，在原方將會產生感應電壓，二次繞組鐵心上的交流電壓與一次側感應電壓幅值之比理論上等于匝比，與在一次側通大電流的直接法相比，這種變比測試方法不需要大電流，具有測試設備容量小、安全可靠等特點。這種CT變比測試方法也被稱為間接法。
主要特點：
●功能全面：可用于各種型號CT（含TP類）的伏安特性、10%誤差曲線、變比、相位、極性、二次繞組電阻、二次回路負荷、比差以及角差以及在不同工作電流、不同負載情況下的比差、角差等穩態或暫態特性測試
●測量校核各種型號的CT，包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到30KV的CT、變壓器套管CT
●覆蓋從保護CT、計量CT的全面通用測試，包括TP級暫態CT、飽和電壓高達數萬伏的CT、變壓器套管CT等。這是工頻直接法無法比擬的技術和應用優勢
●高精度測量：由于測量電壓范圍小，可以實現高測量精度，精度達0.05%
●僅需輸出較小電壓和功率，因而體積小，重量輕，輕小便攜
●測量結果的自動處理：實時顯示測試數據并描繪曲線，自動存儲和打印。并可上傳電腦管理和存檔。
主要缺點：
●由于采用直接法測量，不輸出大電流，因而不能作為大電流源順便供現場輸出大電流使用
有些類型的儀器并無高精度測量功能，因而主要只能用于保護CT的伏安特性和變比極性等的較簡單測試，無法用于比差、角差測試，更無法用于計量CT的測試
典型代表： ZSCT-300 CT 參數分析儀
三、變頻測量法的基本原理
CT伏安特性測量的原理電路如下圖：CT一次側開路，從二次側施加電壓，測量所加電壓V與輸入電流I的關系曲線。此曲線近似CT的勵磁電勢E與勵磁電流I的關系曲線。
設CT勵磁繞組在某一勵磁電流I時的激磁電感為L，激磁阻抗為Z，則：
V = I?Z
電感L與阻抗Z之間具有下述關系：
Z = ω?L = 2 π f L
則：V= I?2 π f L
由公式中可見在某一激磁電感L時所加電壓V與頻率f成正比關系。
假設當f = 50Hz時，為達到勵磁電流Ix，所需施加的電壓Vx為2000V
Vx = I?2 π f L= Ix?2 π f L = 2000V，
若施加不同頻率：
f = 50Hz，Vx ＝ 2000V
f = 5Hz， Vx ≌ 200V
f = 0.5Hz，Vx ≌ 20V
由此可見需要使CT進入相同飽和程度，施加較低頻率信號所需電壓可以大幅度降低這就是變頻法的基本原理。
在此必須嚴格注意，所需電壓并非與頻率呈線性比例關系，并非隨著頻率等比例降低，需要嚴格按照互感器的精確數學模型進行完整的理論計算。
（1）三相電壓指示不平衡：一相降低（可為零），另兩相正常，線電壓不正常，或伴有聲、光信號，可能是互感器高壓或低壓熔斷器熔斷；
（2）中性點非有效接地系統，三相電壓指示不平衡：一相降低（可為零），另兩相升高（可達線電壓）或指針擺動，可能是單相接地故障或基頻諧振，如三相電壓同時升高，并超過線電壓（指針可擺到頭），則可能是分頻或高頻諧振；
