CTP-220P互感器綜合測試儀
時間：2023-03-09
中試控股技術研究院魯工為您講解： CTP-220P互感器綜合測試儀

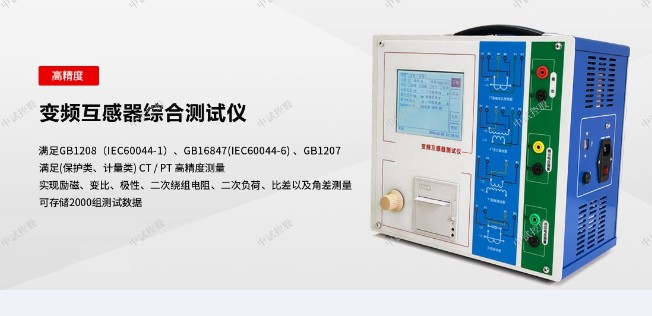

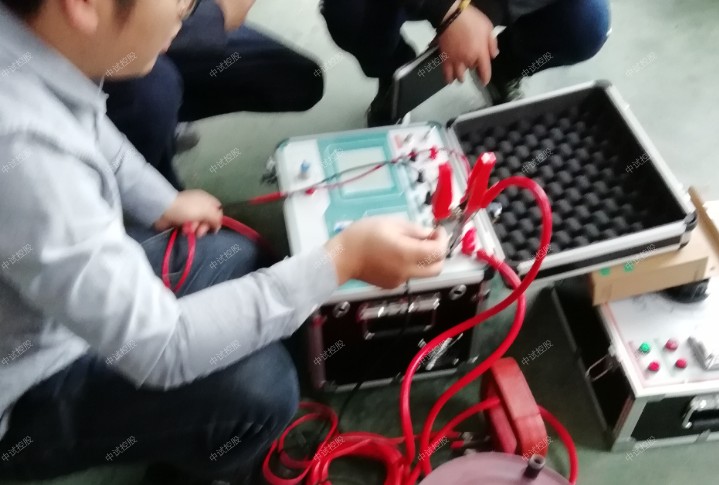

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
1——靜電屏蔽層；2——一次繞組(高壓)；3——鐵芯；4——平衡繞組
5——連耦繞組；6——二次繞組；7——剩余二次繞組；8——支架
2.2 試驗方法和接線
測量串級式電壓互感器tanδ和電容的主要方法有：末端加壓法、末端屏蔽法、常規試驗法和自激法。末端加壓法采用較廣，它的優點是電壓互感器A點接地，抗電場干擾能力較強，不足之處是存在二次端子板的影響，且不能測絕緣支架的tanδ值；末端屏蔽法“X”接屏蔽能排除端子板的影響，能測出絕緣支架的tanδ值。電壓互感器的預防性試驗規定，必須增加對絕緣支架的介質損失值的測試項目，因此DL/T 596建議采用末端屏蔽法試驗。自激法抗干擾力差，一般較少采用。
a) 試驗接線和方法如圖1-2～圖1-6和表1-1所示。
圖1-2 末端加壓法測量接線
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
圖1-3 末端加壓法測量對剩余二次繞組端部tanδ的接線
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
圖1-4 末端屏蔽法：電壓互感器底座接地測量一次對二次繞組的試驗接線(測出Ca及tanδa)
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
圖1-5 末端屏蔽法：電壓互感器底座對地絕緣測量一次對支架與二次繞組并聯的試驗接線(測出Cb及tanδb)
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
圖1-6 末端屏蔽法直接測量支架tanδ接線
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
圖1-7 常規法(反接線)接線
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
b) 絕緣支架tanδ和電容的測量。由于支架的電容量很小(一般為10pF～25pF)，因此按圖1-6直接法測量的靈敏度很低，在強電場干擾下往往不易測準，建議使用間接法，按圖1-4和圖1-5兩次測量后，用式(1)計算出絕緣支架的電容Cc和介質損耗因數tanδc，即：

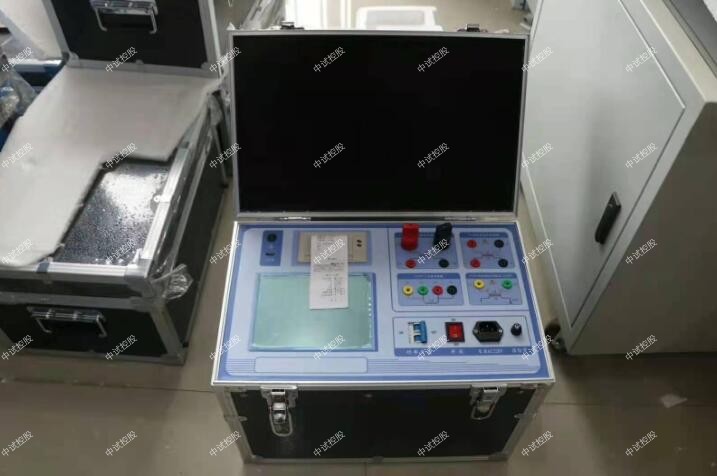

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度 -10℃~50℃， 濕度 ≤90%
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）
互感器特性測試儀用于高電壓元、器材的耐壓丈量實驗(用交、直流耐壓儀)，如硅堆等。以下是互感器特性綜合測試儀在測試過程中的幾點事項：
1、使用互感器特性綜合測試儀時，注意的是直流高壓輸出是負電壓，而地為正極。
2、互感器特性綜合測試儀在測試時，應緩慢增加電壓，充電電流小于所設定的漏電電流值，直到規定測試電壓，進行測試。因為測試電容時，在電容器兩端加上電壓時有一充電過程，此時在測試電路中有一充電電流，當該電流大于所設定的漏電電流值時，耐壓測試儀就會報警，使測試中斷，無法進行。
3、不能采用固定電壓，復位—啟動方式進行測試。在交流回路中相當于直流回路中的電阻，因此，安規測試儀在交流回路中就產生一個電流，當該電流大于所設定的漏電流值時，耐壓測試儀就會報警，使得測試中斷，無法進行。
4、在測試前，應先計算好電容器的容抗，再算出在測試電壓下的回路電流值，然后調節耐壓測試儀漏電流預置值，使其略大于回路電流值，再進行測試。
5、測試電纜等分布電容大的元件（設備）要等同于電容器測試。
6、做好各項安全接地，以及安全防護措施。
互感器特性綜合測試儀主要測試設備的溫度，比如絕緣材料在正常情況下工作溫度，這個溫度在最高的設備允許工作溫度下，要小于絕緣材料的最大允許溫度。
如在25℃環境下測試絕緣材料溫度是100℃，而絕緣材料只能在130℃以下安全運行，這是定義設備允許的最高工作溫度很關鍵，如果設備是50℃的環境溫度，那么絕緣材料換算到50℃的環境溫度測試溫度應該是125℃，滿足小于130℃要求，測試通過。如果設備時60℃環境溫度，那么換算到60℃的環境溫度測試溫度應該是135℃，大于130℃要求，測試不通過。
互感器綜合特性測試儀一般指用于保護用互感器勵磁特性試驗，并具有對互感器進行繞組極性判別、變比檢查、負荷誤差測量等功能的儀器。本文主要根據互感器綜合特性測試儀通用技術條件介紹測試儀電壓示值誤差、電流示值誤差、變比等相關參數的檢測試驗。

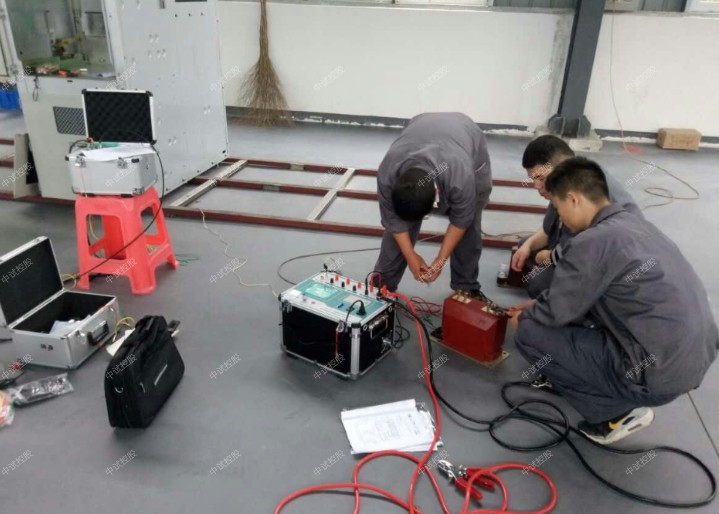

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。
ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）
互感器測試儀的使用安全規程
1）必須在互感器測試儀各項指標正常的情況下才能使用儀器，如出現異常應立即廠家進行維修
2）在特殊地點應用時應遵循相關國家標準的安全技術要求
3）應始終注意高電壓，高電流對設備直接造成損壞
4）遵循用戶手冊進行各項試驗
5）禁止打開互感器測試儀，如果互感器測試儀被打開則對互感器測試儀的質保將失效
6）禁止對互感器測試儀進行任何修改，擴展和改進
7）請使用互感器測試儀的原配附件
8）在試驗未完成之前，嚴禁切斷試驗連線，功率輸出指示燈熄滅才可以切斷試驗連線
9）在非實驗室環境使用互感器測試儀時，應使用接地電纜線將互感器測試儀可靠接地
10）測試時保證互感器測試儀高壓測一個端子接大地
11）在使用互感器測試儀前請檢查互感器測試儀是否有明顯的外觀損壞
12）不要在多雨或極其潮濕的環境下使用互感器測試儀
13）確保連接到互感器測試儀的所有端子不帶有任何電位，所有的電位由互感器測試儀輸出
14）在進行變比測試時，請確保電壓是施加在CT的二次繞組或PT的一次繞組上，否則有可能造成互感器測試儀的損壞
15）互感器測試儀只適用于電磁式電壓互感器的比差與角差測試
互感器特性綜合測試儀試驗方法
試驗方法與裝置單機試驗的相同，但電壓設置范圍為0～2000V，電流設置范圍為0～1.。
注意：使用裝置外接升壓器試驗時，請勿按單機試驗，以免損壞裝置。
3.5 測試結果操作說明
試驗結束后，屏幕顯示出伏安特性測試曲線（如右圖）。該界面上各操作功能如下：
打印：旋轉鼠標將光標移動至 打印 選項,按下旋轉鼠標即可用儀器自帶的
面板微型打印機將當前測試的曲線以及數據組打印出來。
保存：旋轉鼠標移動至 保存 選定即可將當前數據及伏安特性曲線圖保存在內存中。
參數設置：旋轉鼠標移動至 保存 選定，界面上彈出的被測CT參數對話框（如下圖），
通過旋轉鼠標即可進行線路號、組號、相序、K、日期等參數設置；
設置參數完畢之后，按下 確定 即可將當前所測數據保存。
以后在伏安特性主界面上選“前x次記錄”即可調出查看，
再按 保存 也可以重新修改以前保存的
線路號、組號、相序、K、日期等參數設置，
之后按 確定 即可對重新修改的參數進行保存
；單機所保存的數據可直接上傳至PC機保存。
1——靜電屏蔽層；2——一次繞組(高壓)；3——鐵芯；4——平衡繞組
5——連耦繞組；6——二次繞組；7——剩余二次繞組；8——支架
2.2 試驗方法和接線
測量串級式電壓互感器tanδ和電容的主要方法有：末端加壓法、末端屏蔽法、常規試驗法和自激法。末端加壓法采用較廣，它的優點是電壓互感器A點接地，抗電場干擾能力較強，不足之處是存在二次端子板的影響，且不能測絕緣支架的tanδ值；末端屏蔽法“X”接屏蔽能排除端子板的影響，能測出絕緣支架的tanδ值。電壓互感器的預防性試驗規定，必須增加對絕緣支架的介質損失值的測試項目，因此DL/T 596建議采用末端屏蔽法試驗。自激法抗干擾力差，一般較少采用。
a) 試驗接線和方法如圖1-2～圖1-6和表1-1所示。
圖1-2 末端加壓法測量接線
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
圖1-3 末端加壓法測量對剩余二次繞組端部tanδ的接線
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
圖1-4 末端屏蔽法：電壓互感器底座接地測量一次對二次繞組的試驗接線(測出Ca及tanδa)
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
圖1-5 末端屏蔽法：電壓互感器底座對地絕緣測量一次對支架與二次繞組并聯的試驗接線(測出Cb及tanδb)
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
圖1-6 末端屏蔽法直接測量支架tanδ接線
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
圖1-7 常規法(反接線)接線
AX——高壓繞組端子；ax——二次繞組端子；aDxD——剩余二次繞組端子；Cx——電容電橋端子
E——電橋接地端子；R4——電橋固定電阻；C4——電橋可調電容；Cn——標準電容；R3——電橋可調電阻
b) 絕緣支架tanδ和電容的測量。由于支架的電容量很小(一般為10pF～25pF)，因此按圖1-6直接法測量的靈敏度很低，在強電場干擾下往往不易測準，建議使用間接法，按圖1-4和圖1-5兩次測量后，用式(1)計算出絕緣支架的電容Cc和介質損耗因數tanδc，即：
