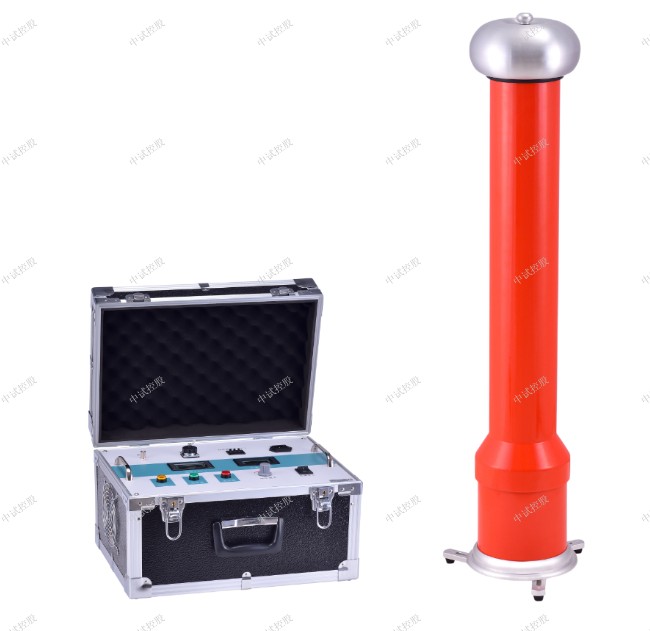

ZSZGF-200KV/3mA直流高壓發生器

適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV

電流分類：2mA、3mA、5mA、10mA、20mA

ZSZGF-200KV/3mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

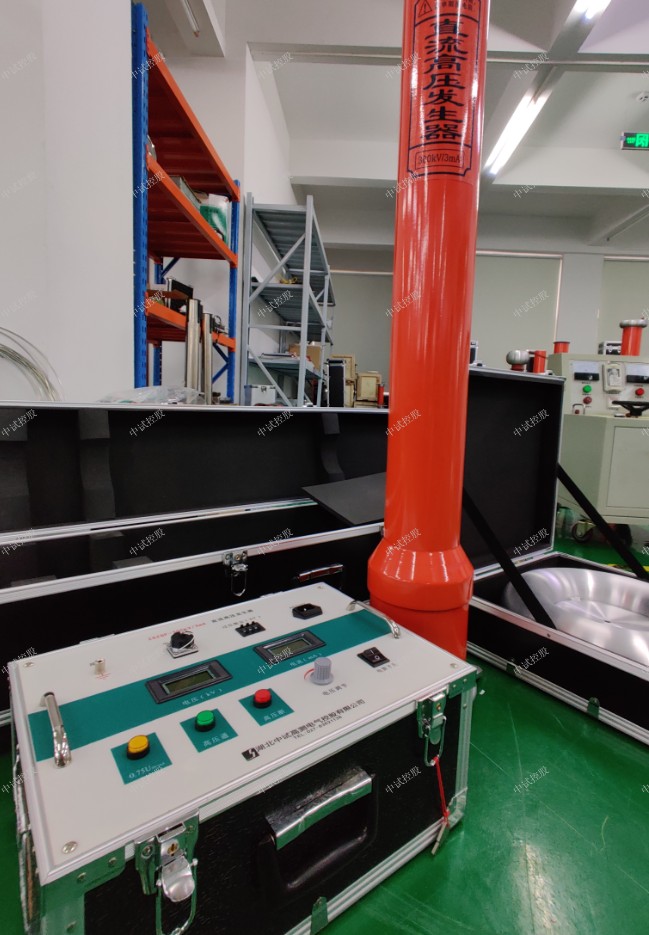

ZSZGF-200KV/3mA直流高壓發生器

ZSZGF-200KV/3mA直流高壓發生器
ZSZGF-200KV/3mA直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
ZSZGF-200KV/3mA直流高壓發生器采用了高頻倍壓電路，應用了先進的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能優越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。用了新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。整個儀器便于攜帶，操作方便，安全可靠。
優勢 Selection Reference
1、精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用；
2、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高；
3、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全；
4、采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小；
5、增設高精度0.75UDC1mA功能，為做直流高壓發生器帶來極大的方便；
6、過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然；
7、故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷；
8、倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強；
9、機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用；

ZSZGF-200KV/3mA直流高壓發生器
1、概述
ZSZGF系列直流高壓發生器采用了高頻倍壓電路，應用了最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
2.執行標準
1DL/T848.1-2004　高壓試驗裝置通用技術條件 第1部分：直流高壓發生器
2DL/T596-2005　電力設備預防性試驗規程
3GB11032-2010　交流無間隙金屬氧化物避雷器
4GB/T 16927.1-2011　高電壓試驗技術 第1部分：一般定義及試驗要求
5DL/T474.2-2006　現場絕緣實驗實施導則:直流高電壓試驗
6GB/T.311-2012　高壓輸變電設備的絕緣配合
3.儀器特征
（1）精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
（2）電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
（3）負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。
（4）采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。
（5）增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
（6）過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
（7）故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷。
（8）倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
（9）機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。
4.技術參數
技術參數 200/3
額定電壓(kV) 200
額定電流(mA) 3
額定功率(W) 600
控制箱質量 6
倍壓筒質量 9
倍壓筒高度 970
電壓精度 ±(1.0%讀數＋2個字)
電流精度 ±(1.0%讀數＋2個字)
紋波系數 ≤0.5%
電壓穩定度 電源電壓變化±10%時≤1%
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 單相交流50Hz  220V±10%
工作方式 間斷使用：額定負載30分鐘
1.1倍額定電壓使用：10分鐘
工作環境 溫度：-10℃～+40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
帶電容
負荷能力 被試品電容量無限制
可用1.5倍的額定電流充電
結構特點 電氣絕緣倍壓筒
空氣絕緣、無泄漏之慮
操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）
最適合氧化鋅避雷器試驗
過壓保護采用數字撥碼開關，一目了然
便攜式機箱，現場更方便
5.附件清單
1控制箱 1臺
2高壓倍壓筒 1節
3連接線纜 1根
4高壓線 1根
5微安表 1塊
6放電棒 1根
7水阻（限流電阻） 1根
8專用接地線 1組
9電源線 1根
10保險管（10A） 3只
11說明書 1本
12出廠報告 1份
13合格證 1張

ZSZGF-200KV/3mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。

ZSZGF-200KV/3mA直流高壓發生器

操作步驟
1、使用前準備
⑴ 直流發生器在使用前應檢查其完好性,聯接電纜線不應有斷路和短路,設備無破裂等損壞。
⑵ 將機箱、倍壓筒放置到合適的安全的位置,分別聯接好電源線、電纜線和接地線。保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯使用,以免擊穿時地電位抬高形成反擊,損壞儀器。(見圖6)
⑶ 檢查電源開關是否在關斷的位置上,并檢查調壓電位器應在零位上,過電壓保護整定撥盤開關設置在適當的位置上,一般為1.10～1.20倍測試電壓值。
2、空載升壓驗證過電壓保護整定值
⑴ 請認準電源是單相交流220V,50Hz.接通電源開關,此時綠燈亮,表示電源接通。
⑵ 按紅色按鈕,則紅燈亮,表示高壓接通。
⑶ 順時針方向平緩調節調壓電位器粗調和細調,輸出端即從零開始升壓。升到所需的電壓后,按規定時間記錄電流表讀數,并檢查控制箱及輸出電纜有無異常現象及聲響。必要時用外接高壓分壓器校準控制箱上的直流高壓指示。
⑷ 降壓,將調壓電位器回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。

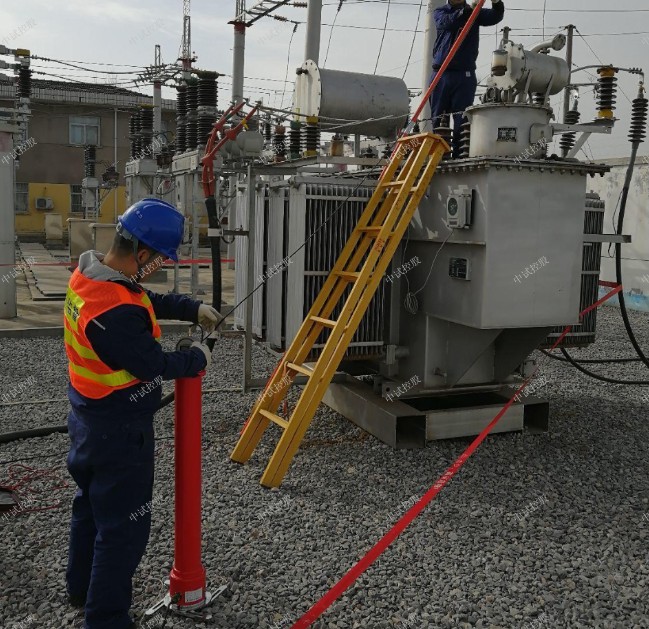

3、對試品進行泄漏及直流耐壓試驗
⑴ 在做負載試驗前,將高壓屏蔽微安表安裝到高壓倍壓筒上的高壓輸出端上,并將配套的專用屏蔽線分別接到微安表上和被試品上(詳細請見高壓屏蔽微安表使用說明書)。
⑵ 檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確,接地線聯接是否可靠,檢查高壓安全距離是否符合要求,方可開始進行試品的高壓試驗。
⑶ 檢查確認儀器等無異常情況后,接通單相交流220V電源開關,此時綠燈亮,表示電源接通。可開始進行試品的直流泄漏和直流耐壓試驗。
⑷ 按紅色按鈕,則紅燈亮,表示高壓接通,待升高壓。
⑸ 順時針方向平緩調節調壓電位器粗調和細調,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時更要緩慢升壓,否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的最大充電電流。當升到所需的電壓或電流后,按規定時間記錄電流表及電壓表的讀數。
⑹ 試驗完畢后,降壓,將調壓電位器粗調和細調回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。
⑺ 試驗完畢后,應用放電棒對試品進行多次放電,放電后方可靠近試品和拆線工作(放電請詳細見放電棒使用說明書)。

ZSZGF-200KV/3mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
