直流高壓耐壓脈沖發生器
時間：2023-03-12
中試控股技術研究院魯工為您講解： 直流高壓耐壓脈沖發生器
直流高壓發生器用途：
新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
智能直流高壓發生器的歷史發展:
智能直流高壓發生器應用新一代PWM高頻脈寬調制技術，采用高端中頻倍壓電路，高性能閉環調整，高電壓大反饋，大大進一步提高了電壓穩定度。根據《便攜式直流高壓發生器通用技術條件》（ZGF24003-90）國家標準，在原先直流高壓發生器基礎上符合日行電氣電磁兼容性理論原則，采用國標法特殊屏蔽、隔離和接地等措施的原則和方法，使用性能更卓越的大功率IGBT器件及其驅動技術，現代電子高新技術芯片，智能化操作，是智能直流高壓發生器更具真正的智能化，便攜式，進一步擴大承受電壓的范圍不受損害。
[編輯本段]直流高壓發生器技術特點：
采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。 升壓電位器零起升壓。 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。 過壓保護采用拔碼設定，一目了然，誤差±1%。 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 折疊式撐腳，直徑面積大，穩定性能好。 GS101-40KV一體化設計、高壓拖地電纜引出，方便現場試驗。 GS102產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗. 具體型號與用途：F系列、ZGF系列直流高壓發生器(直高發)是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。 直流高壓發生器(直高發)采用中頻倍壓電路，率先應用最新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。 ）直流高壓發生器儀器(直高發)主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。
ZSZGF-60KV/2mA直流高壓發生器
適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
電流分類：2mA、3mA、5mA、10mA、20mA
參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》ZSZGF-60KV/2mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSZGF-60KV/2mA直流高壓發生器
儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。

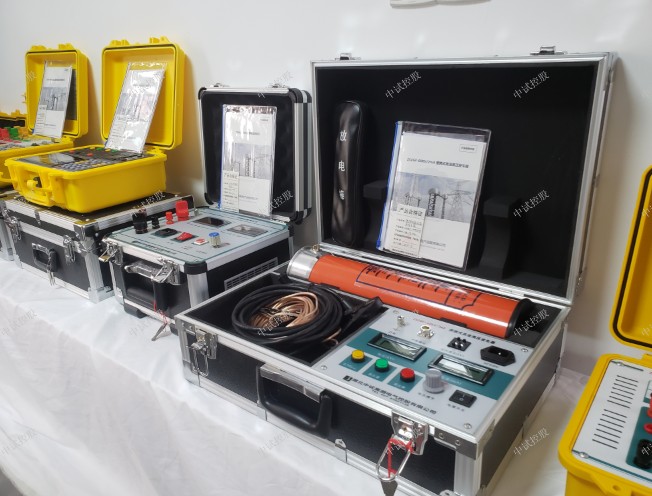

6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
1.5技術參數
技術參數 60/2
額定電壓（kV） 60
額定電流（mA） 2
額定功率（W） 120
整機質量（kg） 9
整機體積（mm3） 465*390*190
倍壓筒高度（mm） 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10% 50HZ
工作環境 溫度： -10-40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
ZSZGF-60KV/2mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。
ZSZGF-60KV/2mA直流高壓發生器

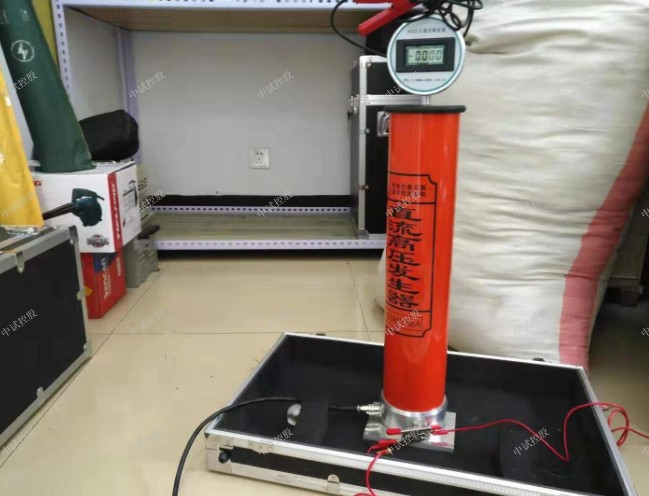

ZSZGF-60KV/2mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
智能直流高壓發生器的歷史發展:
智能直流高壓發生器應用新一代PWM高頻脈寬調制技術，采用高端中頻倍壓電路，高性能閉環調整，高電壓大反饋，大大進一步提高了電壓穩定度。根據《便攜式直流高壓發生器通用技術條件》（ZGF24003-90）國家標準，在原先直流高壓發生器基礎上符合日行電氣電磁兼容性理論原則，采用國標法特殊屏蔽、隔離和接地等措施的原則和方法，使用性能更卓越的大功率IGBT器件及其驅動技術，現代電子高新技術芯片，智能化操作，是智能直流高壓發生器更具真正的智能化，便攜式，進一步擴大承受電壓的范圍不受損害。
[編輯本段]直流高壓發生器技術特點：
采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。 升壓電位器零起升壓。 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。 過壓保護采用拔碼設定，一目了然，誤差±1%。 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 折疊式撐腳，直徑面積大，穩定性能好。 GS101-40KV一體化設計、高壓拖地電纜引出，方便現場試驗。 GS102產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗. 具體型號與用途：F系列、ZGF系列直流高壓發生器(直高發)是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。 直流高壓發生器(直高發)采用中頻倍壓電路，率先應用最新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。 ）直流高壓發生器儀器(直高發)主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。
