高壓直流發生器60kV/10mA
時間：2023-03-14
中試控股技術研究院魯工為您講解： 高壓直流發生器60kV/10mA
在斷開電源的情況下，用提供的線纜將控制箱與倍壓筒對應連接好，再連接地線，然后接上電源線。
注意：控制箱、倍壓筒、放電棒等所有的地線必須集中在被試品的地線上一點接地，不準相互串接。
2、空載試驗檢查設備完好性：
在開始試驗之前進行空載試驗以檢查設備的完好性。
檢查連線無誤后，查上電源插座，將粗調、細調旋鈕向左旋到頭（設備有零位保護功能，升壓須從零開始，否則不能有升壓），按下電源開關，電源指示綠燈亮，等待幾秒種，等系統穩定后按下啟動鍵，這時高壓指示紅燈亮，表示可以升壓了。
再等待數秒后，順時針方向慢慢轉動粗調旋鈕，這時可看到電壓表頭讀數上升，當電壓升至所電壓時放手，如電壓值略有偏移，可轉動旋鈕調節。
注意：若電壓表讀數無變動，必須立即檢查連線是否正確，若是設備故障，請撥封面服務電話與本公司聯系，不要擅自拆機。關機后，安全起見，須用放電棒對倍壓筒高壓端放電后方可拆線。
3、一般情況下，試驗完畢，關機前，須先將電壓調到零，再按下停止鍵，紅燈滅，綠燈亮，再關掉電源開關，拔掉電源插座，用放電棒放電。
以上步驟正常，說明設備完好，可設入試驗。
注意：再次開機須間隔至少一分鐘。
4、對試品進行耐壓或泄露試驗：
經檢驗設備完好后，在倍壓筒高壓端接上水阻、微安表和被試品，檢查地線無誤后，可按照上述步驟進行試驗。
本機有過流過壓保護功能，若試驗過程中高壓指示燈突然熄滅，表頭指示高壓消失，則是保護電路動作，關機檢查產生保護的原因，排除后可再次升壓試驗。
升壓速度不宜太快，以每秒3-5%的試驗電壓值為宜，對于電容大的試品，電流不宜超過額定值80%。
大電流發生器是專門用來檢測電力器件的電氣絕緣強度和泄漏電流。 智能直流高壓發生器是根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，最新研究、設計、制造的，是新時代產品，智能直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路，從而最大的保護了儀器不受損傷。那么，當直流高壓發生器發生故障后應該如何操作呢？本文就以上問題做基本講解。
故障1.打開直流高壓發生器電源開關，電源指示燈和綠燈都不亮?
故障分析:檢查電源保險絲，電源線和電源開關；
解決方案:如果其中任何一個出現損壞請及時更換。
故障2. 打開直流高壓發生器的電源開關后，電源指示綠燈閃爍并同時伴 有蜂鳴聲。
故障分析:A 沒有接地;B 接地不可靠;C 使用的發電機電源或者是 經過開關柜隔離變壓器的電源。
解決方案:A 接地;B 檢查接地線是否可靠,重新接地;C 如果電源經 1/1 隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。
故障3. 打開直流高壓發生器的電源開關后，電源指示綠燈亮，高壓 指示 紅燈不亮(高壓合不上)。
故障分析:A 調壓電位器不在零位;B 過壓整定開關設定為零C 高壓 指示按鈕燈可能損壞。
解決方案:A 把調壓電位器回到零位B 過壓整定開關設定為本次試驗 所需要的電壓值C 檢查高壓指示燈如有損壞請更換。
故障4. 直流高壓發生器在使用過程中高壓數字微安表指示始終為零。
故障分析:A 高壓數字微安表可能損壞 B 微安表輸出線可能短路 C 微安表輸出線接觸不良。
解決方案:A 微安表返廠維修B 檢查微安表輸出線，如有短路碰線請 重新焊接 C 檢查微安表輸出線和微安表接觸式電源開關，如果其中 有損壞請及時更換。
直流高壓發生器是根據中國行業標準24003-90《便攜式直流高壓發生器通用技術條件》的要求，重新設計制造的新一代便攜式直流高壓發生器。它適用于電力部門、企業動力部門對氧化鋅避雷器測試儀、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗。
ZSZGF-200KV/5mA直流高壓發生器
適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
電流分類：2mA、3mA、5mA、10mA、20mA
參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》ZSZGF-200KV/5mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

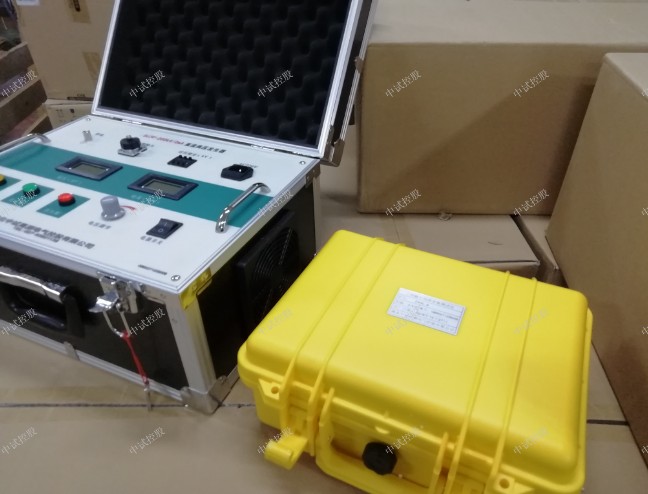

ZSZGF-200KV/5mA直流高壓發生器
ZSZGF-200KV/5mA直流高壓發生器
ZSZGF-200KV/5mA直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
ZSZGF-200KV/5mA直流高壓發生器采用了高頻倍壓電路，應用了先進的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能優越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。用了新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。整個儀器便于攜帶，操作方便，安全可靠。
優勢 Selection Reference
1、精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用；
2、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高；
3、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全；
4、采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小；
5、增設高精度0.75UDC1mA功能，為做直流高壓發生器帶來極大的方便；
6、過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然；
7、故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷；
8、倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強；
9、機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用；
1、概述
ZSZGF系列直流高壓發生器采用了高頻倍壓電路，應用了最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
2.執行標準
1DL/T848.1-2004 高壓試驗裝置通用技術條件 第1部分：直流高壓發生器
2DL/T596-2005 電力設備預防性試驗規程
3GB11032-2010 交流無間隙金屬氧化物避雷器
4GB/T 16927.1-2011 高電壓試驗技術 第1部分：一般定義及試驗要求
5DL/T474.2-2006 現場絕緣實驗實施導則:直流高電壓試驗
6GB/T.311-2012 高壓輸變電設備的絕緣配合
3.儀器特征
（1）精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
（2）電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
（3）負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。
（4）采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。
（5）增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
（6）過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
（7）故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷。
（8）倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
（9）機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。
4.技術參數
技術參數 200/5
額定電壓(kV) 200
額定電流(mA) 5
額定功率(W) 1000
控制箱質量(kg) 6.5
倍壓筒質量(kg) 9
倍壓筒高度(mm) 970
電壓精度 ±(1.0%讀數＋2個字)
電流精度 ±(1.0%讀數＋2個字)
紋波系數 ≤0.5%
電壓穩定度 電源電壓變化±10%時≤1%
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 單相交流50Hz 220V±10%
工作方式 間斷使用：額定負載30分鐘
1.1倍額定電壓使用：10分鐘
工作環境 溫度：-10℃～+40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
帶電容
負荷能力 被試品電容量無限制
可用1.5倍的額定電流充電
結構特點 電氣絕緣倍壓筒
空氣絕緣、無泄漏之慮
操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）
最適合氧化鋅避雷器試驗
過壓保護采用數字撥碼開關，一目了然
便攜式機箱，現場更方便
5.附件清單
1主機 1臺
2高壓倍壓筒 1節
3微安表 1 塊
4放電棒 1根
5水阻限流電阻 1個
6連接線纜 1根
7高壓線 1根
8專用接地線 1根
9電源線 1 根
1010A保險管 5個
11說明書 1本
12出廠報告 1份
13合格證 1張
ZSZGF-200KV/5mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。
ZSZGF-200KV/5mA直流高壓發生器
ZSZGF-200KV/5mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
在斷開電源的情況下，用提供的線纜將控制箱與倍壓筒對應連接好，再連接地線，然后接上電源線。
注意：控制箱、倍壓筒、放電棒等所有的地線必須集中在被試品的地線上一點接地，不準相互串接。
2、空載試驗檢查設備完好性：
在開始試驗之前進行空載試驗以檢查設備的完好性。
檢查連線無誤后，查上電源插座，將粗調、細調旋鈕向左旋到頭（設備有零位保護功能，升壓須從零開始，否則不能有升壓），按下電源開關，電源指示綠燈亮，等待幾秒種，等系統穩定后按下啟動鍵，這時高壓指示紅燈亮，表示可以升壓了。
再等待數秒后，順時針方向慢慢轉動粗調旋鈕，這時可看到電壓表頭讀數上升，當電壓升至所電壓時放手，如電壓值略有偏移，可轉動旋鈕調節。
注意：若電壓表讀數無變動，必須立即檢查連線是否正確，若是設備故障，請撥封面服務電話與本公司聯系，不要擅自拆機。關機后，安全起見，須用放電棒對倍壓筒高壓端放電后方可拆線。
3、一般情況下，試驗完畢，關機前，須先將電壓調到零，再按下停止鍵，紅燈滅，綠燈亮，再關掉電源開關，拔掉電源插座，用放電棒放電。
以上步驟正常，說明設備完好，可設入試驗。
注意：再次開機須間隔至少一分鐘。
4、對試品進行耐壓或泄露試驗：
經檢驗設備完好后，在倍壓筒高壓端接上水阻、微安表和被試品，檢查地線無誤后，可按照上述步驟進行試驗。
本機有過流過壓保護功能，若試驗過程中高壓指示燈突然熄滅，表頭指示高壓消失，則是保護電路動作，關機檢查產生保護的原因，排除后可再次升壓試驗。
升壓速度不宜太快，以每秒3-5%的試驗電壓值為宜，對于電容大的試品，電流不宜超過額定值80%。
大電流發生器是專門用來檢測電力器件的電氣絕緣強度和泄漏電流。 智能直流高壓發生器是根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，最新研究、設計、制造的，是新時代產品，智能直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路，從而最大的保護了儀器不受損傷。那么，當直流高壓發生器發生故障后應該如何操作呢？本文就以上問題做基本講解。
故障1.打開直流高壓發生器電源開關，電源指示燈和綠燈都不亮?
故障分析:檢查電源保險絲，電源線和電源開關；
解決方案:如果其中任何一個出現損壞請及時更換。
故障2. 打開直流高壓發生器的電源開關后，電源指示綠燈閃爍并同時伴 有蜂鳴聲。
故障分析:A 沒有接地;B 接地不可靠;C 使用的發電機電源或者是 經過開關柜隔離變壓器的電源。
解決方案:A 接地;B 檢查接地線是否可靠,重新接地;C 如果電源經 1/1 隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。
故障3. 打開直流高壓發生器的電源開關后，電源指示綠燈亮，高壓 指示 紅燈不亮(高壓合不上)。
故障分析:A 調壓電位器不在零位;B 過壓整定開關設定為零C 高壓 指示按鈕燈可能損壞。
解決方案:A 把調壓電位器回到零位B 過壓整定開關設定為本次試驗 所需要的電壓值C 檢查高壓指示燈如有損壞請更換。
故障4. 直流高壓發生器在使用過程中高壓數字微安表指示始終為零。
故障分析:A 高壓數字微安表可能損壞 B 微安表輸出線可能短路 C 微安表輸出線接觸不良。
解決方案:A 微安表返廠維修B 檢查微安表輸出線，如有短路碰線請 重新焊接 C 檢查微安表輸出線和微安表接觸式電源開關，如果其中 有損壞請及時更換。
直流高壓發生器是根據中國行業標準24003-90《便攜式直流高壓發生器通用技術條件》的要求，重新設計制造的新一代便攜式直流高壓發生器。它適用于電力部門、企業動力部門對氧化鋅避雷器測試儀、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗。
