中試控股技術研究院魯工為您講解：電阻器交直流參數測試儀

ZSXQ-V消諧電阻器測試儀(源頭實力大廠 / 中試控股)

參考標準：Q/GDW415-2010 《電磁式電壓互感器用非線性電阻性消諧器技術規范》

簡易讀懂：ZSXQ-V消諧電阻器測試儀可以做什么?

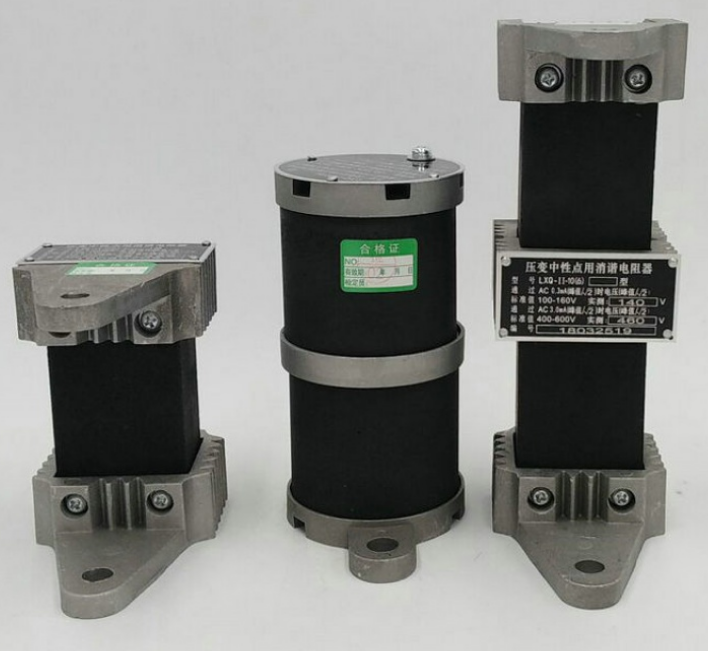

電壓互感器中性點用非線性電阻消諧阻尼器是它安裝在6kV～35kV電壓互感器一次繞組Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，ZSXQ-V消諧電阻器測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

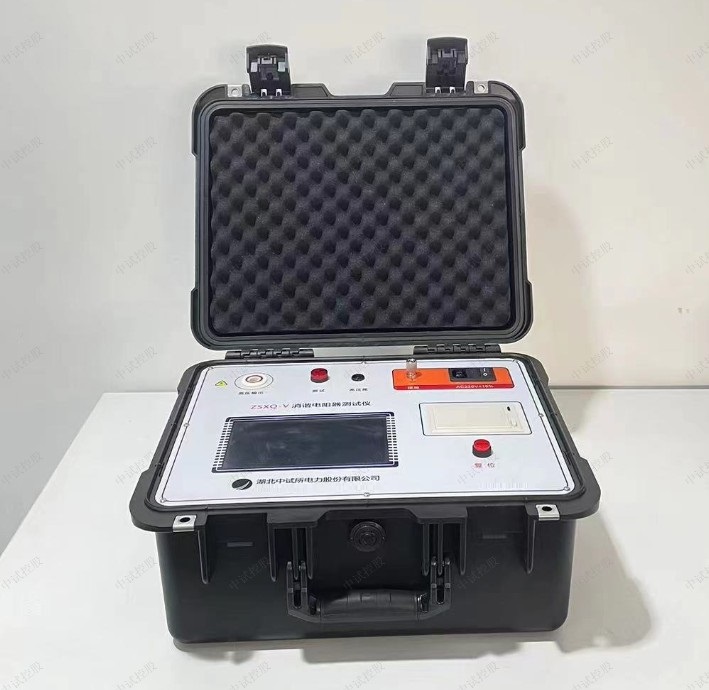

ZSXQ-V消諧電阻器測試儀

1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖；
2、彩色LED觸摸式顯示屏，中文提示界面；
4、試驗數據自動打??；
5、測量為電壓峰值、有效值雙卡顯示；
6、儀器輕巧、便捷適用于現場使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。
8、儀器適用于  6kV ～35kV 消諧電阻器伏安特性測試；
9、準確度等級： ≤0.3mA  5級，＞0.3mA  2.0 級；
10、使用環境：戶內和戶外；
11、環境溫度： -20 ℃～ 50℃；
12、環境濕度：不大于80% RH；
13、輸出電流 AC：0mA ～20 mA；
14、輸出電壓 AC：0V～2800V；
15、工作電壓 AC:220V ±10% 50Hz。
16、自帶打印機，能夠及時輸出測試結果。

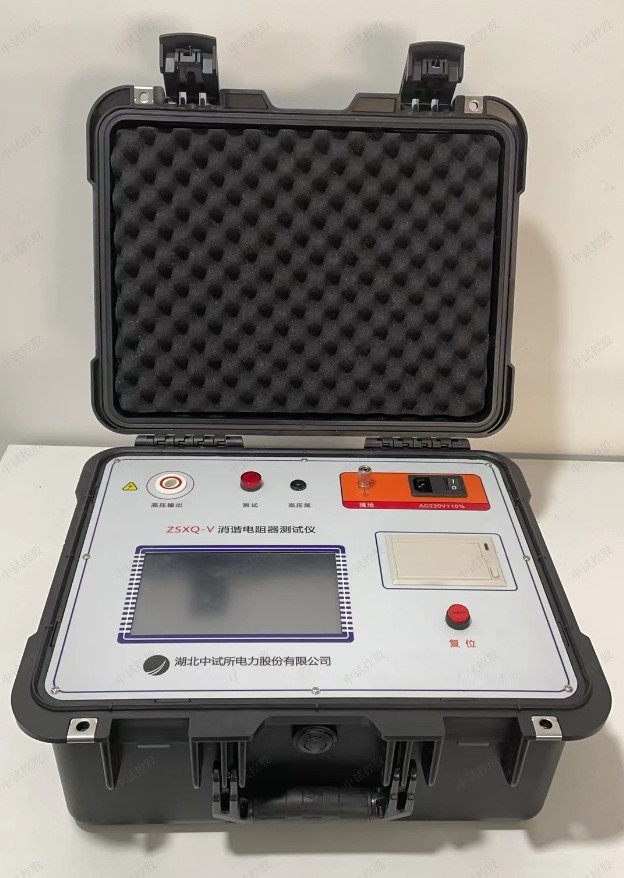

ZSXQ-V消諧電阻器測試儀
消諧電阻器是什么東西
消諧電阻器是一種用于消除電路中諧振現象的電器元件。它通過改變電路的阻抗特性，使電路對諧振頻率的敏感度降低，從而達到消除諧振的目的。消諧電阻器通常由電阻和電感組成，通過調節電阻和電感的數值，可以實現對電路的消諧效果的控制。
電路諧振現象
電路諧振是指在特定頻率下，電路中電感和電容之間的能量來回交換，形成共振現象。在諧振頻率下，電路的阻抗變得非常小，電流和電壓幅值會非常大，這樣就會影響電路的穩定性和正常工作。諧振現象在實際電路中經常出現，特別是在高頻電路和電力系統中，會對電路的性能和穩定性產生負面影響。
消諧電阻器的原理
消諧電阻器的原理是通過改變電路的阻抗特性，使電路對諧振頻率的敏感度降低。消諧電阻器通常由電阻和電感組成。電阻用于消耗電路中的功率，而電感則用于改變電路的阻抗特性。通過調節電阻和電感的數值，可以使電路的阻抗在諧振頻率附近增加，從而減小電路的諧振現象。
消諧電阻器的應用
消諧電阻器在電力系統、通信系統和電子設備中廣泛應用。在電力系統中，消諧電阻器可以用于消除電力電容器和電感器之間的諧振現象，保證電力系統的穩定運行。在通信系統中，消諧電阻器可以用于消除電路中的諧振現象，提高通信質量。在電子設備中，消諧電阻器可以用于消除電路中的諧振現象，保證設備的正常工作。

操作步驟:
1、先把消諧器分別用測試線夾與ZSXQ-V 消諧電阻器測試儀后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色測試線與消諧器接地端連接，音頻線與接地體相連；
2、接入 220V 交流電源；
3、打開電源開關，儀器軟件啟動完成進入測試界面后；
4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；
5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；
6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；
7、如需連續測試，應在上次測量完成后，點擊“停止”按鈕后，再點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果；
8、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果；
9.測試時，設備在輸出600V左右時，仍未采樣到0.3mA對應的電壓值，設備自動將輸出電壓降到零位，請先按“停止”鍵，檢查設備的測試線、接地線與被試品是否連接好，確認接線無誤后，點擊“開始”鍵，再次測量。
10.檢定時，先把消諧器（或者高壓電阻器）分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色測試線與消諧器接地端連接，音頻線與接地體相連；
點擊“開始”按鈕，系統自動開始升壓，當升到規定的檢定電壓值、檢定電流值時，點擊“暫停/檢定”按鈕，系統將保持在目前顯示的電壓值和電流值，檢定人員可利用標準電壓表、標準電流表對儀器顯示的示值進行檢定，然后依次對檢定點進行檢定。檢定人員也可以先檢定電壓值，再檢定電流值，直至全部檢定規定點檢定完成。

消諧電阻器是什么類別
本文主要介紹了消諧電阻器的類別。對消諧電阻器進行了概述，然后從多個方面進行了闡述。包括消諧電阻器的原理、結構、應用領域、優缺點等。
一、原理
消諧電阻器是一種用于電路中消除諧振的電器元件。它通過改變電路的阻抗來消除諧振現象。當電路中存在諧振時，消諧電阻器可以通過調整阻值來改變電路的諧振頻率，使電路的阻抗匹配，從而消除諧振。
消諧電阻器的原理主要是利用電阻的阻值來改變電路的阻抗，進而改變電路的諧振頻率。通過適當選擇消諧電阻器的阻值，可以使電路的阻抗與負載的阻抗匹配，從而達到消除諧振的目的。
消諧電阻器的原理相對簡單，但在實際應用中需要根據具體情況進行合理選擇，以達到最佳的消諧效果。
二、結構
消諧電阻器的結構相對簡單，一般由電阻器、連接線和外殼組成。電阻器是消諧電阻器的核心部件，它的阻值決定了消諧的效果。連接線用于將電阻器與電路連接起來，外殼則起到保護電阻器的作用。
消諧電阻器的結構設計需要考慮電阻器的散熱問題，以確保電阻器在長時間工作時能夠正常運行。外殼的材質也需要具有良好的絕緣性能，以防止電阻器與其他元件之間發生短路等故障。
消諧電阻器的結構設計需要根據具體的應用需求進行合理選擇，以確保電路的穩定性和可靠性。
三、應用領域
消諧電阻器廣泛應用于各種電路中，特別是在電力系統中的諧振問題較為常見。消諧電阻器可以用于消除電力系統中的諧振現象，提高系統的穩定性和可靠性。
消諧電阻器還可以應用于其他領域，如通信系統、工業自動化系統等。在這些領域中，消諧電阻器可以用于消除電路中的諧振現象，提高系統的工作效率和可靠性。
消諧電阻器在各個領域中的應用非常廣泛，對于提高電路的穩定性和可靠性具有重要意義。
四、優缺點
消諧電阻器具有一定的優點和缺點。優點是消諧電阻器結構簡單、使用方便，能夠有效消除電路中的諧振現象，提高電路的穩定性和可靠性。

湖北消諧電阻器是一種用于電力系統中的電氣器件，用于消除電力系統中的諧波干擾。本文將從多個方面對湖北消諧電阻器進行闡述，包括其原理、結構、應用領域、優勢和發展前景。

1. 原理

湖北消諧電阻器通過在電力系統中串聯電抗器和電阻器，形成諧波濾波電路，實現對諧波電流的消除。其原理是根據電阻和電抗的不同特性，通過調節電阻和電抗的比例，使得諧波電流得到消除或降低。

在電力系統中，諧波電流的產生主要是由于非線性負載設備引起的，如電弧爐、變頻器等。湖北消諧電阻器可以通過調節電阻和電抗的比例，選擇合適的參數，使得諧波電流在電阻和電抗之間得到分配，從而實現對諧波電流的消除。

湖北消諧電阻器還可以通過調節電阻和電抗的值，實現對不同諧波頻率的濾波效果，使得電力系統中的諧波干擾得到有效控制。

2. 結構

湖北消諧電阻器主要由電抗器、電阻器、絕緣材料和外殼組成。電抗器是由磁性材料和線圈組成，用于產生電抗，電阻器則用于產生電阻。絕緣材料用于隔離電抗器和電阻器，保證其正常工作。外殼用于保護電抗器和電阻器，防止外界環境對其產生影響。

湖北消諧電阻器的結構緊湊，體積小，重量輕，安裝方便。其具有良好的電氣性能和耐久性，可以在惡劣的工作環境下長期穩定運行。
