中試控股技術研究院魯工為您講解：消諧電阻阻值分析儀

ZSXQ-V消諧電阻器測試儀(源頭實力大廠 / 中試控股)

參考標準：Q/GDW415-2010 《電磁式電壓互感器用非線性電阻性消諧器技術規范》

簡易讀懂：ZSXQ-V消諧電阻器測試儀可以做什么?

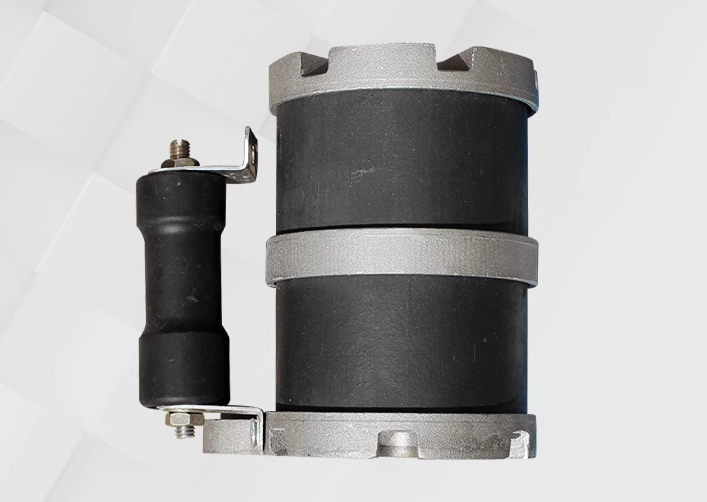

電壓互感器中性點用非線性電阻消諧阻尼器是它安裝在6kV～35kV電壓互感器一次繞組Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，ZSXQ-V消諧電阻器測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSXQ-V消諧電阻器測試儀

1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖；
2、彩色LED觸摸式顯示屏，中文提示界面；
4、試驗數據自動打印；
5、測量為電壓峰值、有效值雙卡顯示；
6、儀器輕巧、便捷適用于現場使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。
8、儀器適用于  6kV ～35kV 消諧電阻器伏安特性測試；
9、準確度等級： ≤0.3mA  5級，＞0.3mA  2.0 級；
10、使用環境：戶內和戶外；
11、環境溫度： -20 ℃～ 50℃；
12、環境濕度：不大于80% RH；
13、輸出電流 AC：0mA ～20 mA；
14、輸出電壓 AC：0V～2800V；
15、工作電壓 AC:220V ±10% 50Hz。
16、自帶打印機，能夠及時輸出測試結果。

消諧電阻器怎么測阻值
本文主要介紹了消諧電阻器的測阻值方法。通過電阻箱或萬用表測量電阻器的阻值。可以通過示波器觀察電阻器的阻抗特性曲線來測量阻值。還可以利用LCR表來測量電阻器的阻值。通過這些方法，可以準確地測量消諧電阻器的阻值。
使用電阻箱測量阻值
通過電阻箱測量消諧電阻器的阻值是一種常用的方法。將電阻箱與電阻器串聯，調節電阻箱的阻值，直到電路中的電流達到穩定狀態。然后，通過讀取電阻箱上顯示的阻值，即可得到電阻器的阻值。
需要注意的是，在測量時要確保電路中沒有其他元件對電阻器產生影響，以保證測量結果的準確性。還需要注意選擇合適的電阻箱阻值范圍，以確保測量結果能夠在合理的范圍內。
使用示波器觀察阻抗特性曲線
示波器是一種常用的電子測試儀器，可以用來觀察電路中的信號波形。通過觀察消諧電阻器在不同頻率下的阻抗特性曲線，可以間接地測量其阻值。
具體操作方法是，將示波器的輸入端與電阻器相連，將輸出端與信號源相連。然后，調節信號源的頻率，觀察示波器上顯示的波形變化。根據波形的變化情況，可以推斷出電阻器的阻值。
需要注意的是，在測量時要選擇合適的頻率范圍，以確保觀察到明顯的阻抗變化。還需要注意消除干擾信號對測量結果的影響，以保證測量結果的準確性。
使用LCR表測量阻值
LCR表是一種專用的電子測試儀器，可以用來測量電路中的電感、電容和電阻等參數。通過使用LCR表，可以直接測量消諧電阻器的阻值。
具體操作方法是，將LCR表的測試夾具與電阻器相連，選擇相應的測量模式，并設置合適的測試頻率。然后，讀取LCR表上顯示的阻值，即可得到電阻器的阻值。
需要注意的是，在測量時要選擇合適的測試頻率，以確保測量結果的準確性。還需要注意消除電路中其他元件對測量結果的影響，以保證測量結果的準確性。
通過電阻箱、示波器和LCR表等工具，可以準確地測量消諧電阻器的阻值。這些測量方法各有優缺點，可以根據具體的實際需求選擇合適的方法進行測量。通過測量阻值，可以更好地了解和評估消諧電阻器的性能和工作狀態。
測量消諧電阻器的阻值是電子工程領域中常見的任務之一。通過合適的測量方法，可以準確地獲取電阻器的阻值，為電路設計和故障排除提供重要的參考依據。

消諧電阻器的作用有哪些
消諧電阻器是一種用于消除電力系統中諧波和濾除高次諧波的電氣裝置。它在電力系統中起到了至關重要的作用，具有以下幾個方面的作用。
消諧電阻器可以有效地消除電力系統中的諧波。在電力系統中，諧波是由非線性負載引起的，會對電力系統的正常運行造成嚴重的影響。諧波會導致電流和電壓波形失真，甚至引起設備的過熱、損壞等問題。消諧電阻器通過合理地選擇電阻值和連接方式，可以將諧波電流引導到電阻上進行消耗，從而減小諧波對電力系統的影響。
消諧電阻器可以提高電力系統的功率因數。功率因數是衡量電力系統效率的重要指標，它表示電力系統中有用功率與總視在功率之間的比值。當電力系統中存在諧波時，諧波電流會導致功率因數下降，從而降低電力系統的效率。消諧電阻器通過消除諧波電流，可以減小功率因數的下降，提高電力系統的效率。
消諧電阻器還可以保護電力系統中的設備。諧波電流會導致設備的過熱、損壞等問題，對電力系統的安全運行構成威脅。消諧電阻器可以將諧波電流引導到電阻上進行消耗，減小諧波對設備的影響，從而保護設備的安全運行。
消諧電阻器還可以減小電力系統中的電磁干擾。諧波電流會產生電磁輻射，對周圍的設備和系統產生干擾。消諧電阻器通過消除諧波電流，可以減小電磁輻射，降低電磁干擾的程度。
消諧電阻器還可以提高電力系統的穩定性。諧波電流會導致電力系統的電壓波動，影響電力系統的穩定運行。消諧電阻器通過消除諧波電流，可以減小電壓波動，提高電力系統的穩定性。
消諧電阻器在電力系統中具有消除諧波、提高功率因數、保護設備、減小電磁干擾和提高穩定性等多個方面的作用。它是電力系統中不可或缺的重要裝置，為電力系統的正常運行和設備的安全運行提供了有力的保障。

對于不同級別的CT，擴展參數的設置也不同，見表3：

表3  CT擴展參數描述

參數     描述     P    TPY 計量     PR  PX  TPS TPX TPZ

額定一次電流    用于計算準確的實際電流比   √   √   √   √   √   √   √   √

額定負荷，

功率因數     銘牌上的額定負荷，功率因數為0.8或1   √   √   √   √   √   √   √   √

√   √   √   √   √   √   √   √

額定準確限值系數    銘牌上的規定，默認：10。用于計算極限電動勢及其對應的復合誤差     √

額定對稱短路電流系數    銘牌上的規定，默認：10。用于計算極限電動勢及其對應的峰瞬誤差         √                   √   √   √

額定暫態面積系數    銘牌上的規定，默認：20     √                      √   √

一次時間常數    默認：100ms         √                      √   √

二次時間常數    默認：3000ms       √                           √

工作循環     C-t1-O或C-t1-O-tfr-C-t2-O，默認：C-t1-O循環         √                      √

t1   首次電流通過時間，默認：100ms          √                      √

tal1 一次通流保持準確限值的時間，默認：40ms

tfr   首次打開和重合閘的延時，默認：500ms。選擇C-t1-O-tfr-C-t2-O循環才顯示         √                      √

t2   第二次電流通過時間，默認：100ms。選擇C-t1-O-tfr-C-t2-O循環才顯示          √       √            √

tal2 二次通流保持準確限值的時間，默認：40ms

選擇C-t1-O-tfr-C-t2-O循環才顯示     √                      √

額定儀表保安系數    銘牌上的規定，默認值：10。

用于計算極限電動勢及其對應的復合誤差           √

擴大電流標定 ext     范圍：100％～400％，默認：120％            √

額定計算系數                            √

額定拐點電勢Ek                         √

Ek對應的Ie                         √

面積系數                                  √

額定Ual 額定等效二次極限電壓                            √

Ual對應的Ial                                  √

三，參數設置完畢后，點擊開始按鈕進行試驗。

電流互感器試驗的試驗結果分析：

試驗結果頁，界面分別如圖4

圖4, 試驗結果界面

對于不同級別的CT和所選的試驗項目，試驗結果也不同，見表5

試驗結果     描述     P    TPY 計量     PR  PX  TPS TPX TPZ
