中試控股技術研究院魯工為您講解：LXQ消諧器測量裝置

ZSXQ-V消諧電阻器測試儀(源頭實力大廠 / 中試控股)

參考標準：Q/GDW415-2010 《電磁式電壓互感器用非線性電阻性消諧器技術規范》

簡易讀懂：ZSXQ-V消諧電阻器測試儀可以做什么?

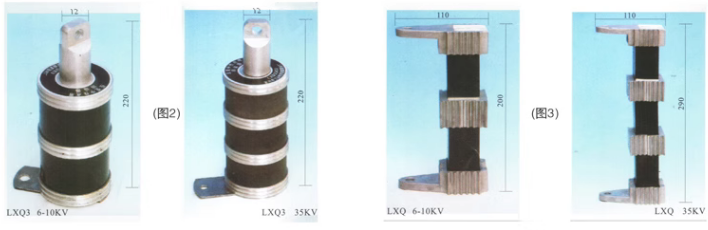

電壓互感器中性點用非線性電阻消諧阻尼器是它安裝在6kV～35kV電壓互感器一次繞組Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，ZSXQ-V消諧電阻器測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

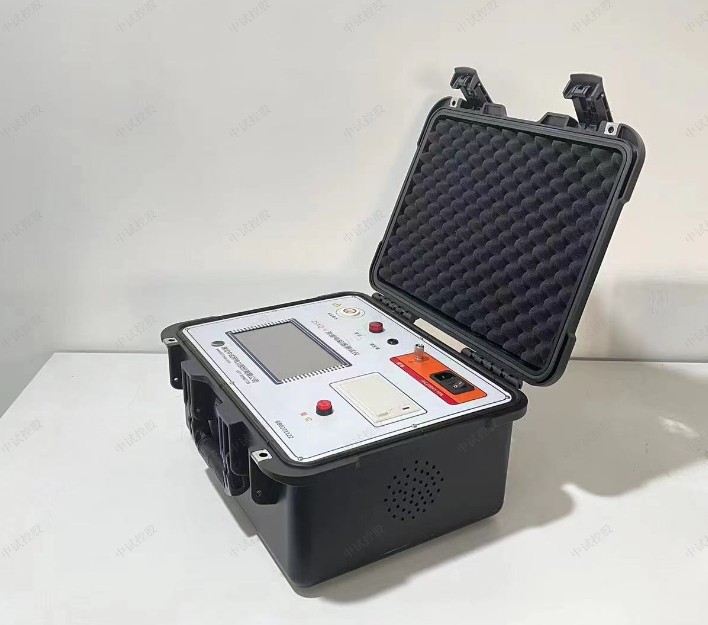

ZSXQ-V消諧電阻器測試儀

1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖；
2、彩色LED觸摸式顯示屏，中文提示界面；
4、試驗數據自動打印；
5、測量為電壓峰值、有效值雙卡顯示；
6、儀器輕巧、便捷適用于現場使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。
8、儀器適用于  6kV ～35kV 消諧電阻器伏安特性測試；
9、準確度等級： ≤0.3mA  5級，＞0.3mA  2.0 級；
10、使用環境：戶內和戶外；
11、環境溫度： -20 ℃～ 50℃；
12、環境濕度：不大于80% RH；
13、輸出電流 AC：0mA ～20 mA；
14、輸出電壓 AC：0V～2800V；
15、工作電壓 AC:220V ±10% 50Hz。
16、自帶打印機，能夠及時輸出測試結果。

消諧電阻器阻值多少
本文主要介紹了消諧電阻器阻值多少的相關知識。通過對消諧電阻器阻值的闡述，包括阻值的定義、計算方法、影響因素等方面的內容，幫助更好地理解和應用消諧電阻器。
1. 阻值的定義
消諧電阻器阻值是指電阻器的阻抗大小，用來限制電路中的電流流過。阻值通常用歐姆（Ω）表示，可以通過測量電阻器兩端的電壓和電流來計算。
阻值越大，電阻器對電流的限制作用就越強。
消諧電阻器阻值多少取決于電阻器的物理結構和材料特性。
2.計算方法
消諧電阻器的阻值可以通過以下公式計算：
R = V/I
其中，R表示電阻器的阻值，V表示電阻器兩端的電壓，I表示電阻器中的電流。
通過測量電阻器兩端的電壓和電流，可以得到電阻器的阻值。
3.影響因素
消諧電阻器阻值的大小受到多種因素的影響，包括電阻器的長度、截面積、材料電阻率等。
通常情況下，電阻器的長度越長，截面積越小，阻值就越大。
材料電阻率是指材料本身對電流的阻礙程度，不同材料的電阻率不同，因此不同材料的電阻器阻值也不同。
4.應用范圍
消諧電阻器阻值多少在電路中起到了重要的作用。它可以用于消除電路中的諧振現象，提高電路的穩定性和可靠性。
消諧電阻器通常應用于電力系統、電子設備等領域，用來消除電路中的諧振，保護電路和設備。
5.我們了解了消諧電阻器阻值多少的相關知識。阻值的定義、計算方法、影響因素以及應用范圍等方面的內容，幫助我們更好地理解和應用消諧電阻器。在實際應用中，我們需要根據具體情況選擇合適的消諧電阻器阻值，以達到最佳的消諧效果。
希望本文對對消諧電阻器阻值多少有所幫助。

消諧電阻器試驗
本文主要介紹了消諧電阻器試驗的相關內容。通過對消諧電阻器試驗的概括，了解試驗的基本概念和目的。然后，從方面對消諧電阻器試驗進行了闡述，包括試驗前的準備工作、試驗步驟、試驗過程中的注意事項等。通過對試驗的，對消諧電阻器試驗的重要性和應用前景進行了展望。
方面一：試驗前的準備工作
消諧電阻器試驗前需要進行一系列的準備工作，包括選擇合適的試驗設備和儀器、檢查試驗設備的狀態和性能等。還需要制定試驗計劃和安全措施，確保試驗的順利進行。
在準備工作中，還需要對試驗樣品進行檢查和測試，以確保其符合試驗要求。還需要對試驗環境進行評估和調整，以保證試驗的準確性和可靠性。
方面二：試驗步驟
消諧電阻器試驗一般包括多個步驟，每個步驟都有其特定的目的和操作要求。需要對試驗設備進行連接和調試，確保其正常工作。然后，進行試驗參數的設定和調整，以滿足試驗要求。
接下來，進行試驗樣品的放置和連接，確保其與試驗設備的良好連接。還需要進行試驗條件的設定和調整，以保證試驗的準確性和可靠性。
在試驗過程中，還需要進行數據的采集和記錄，以便后續的分析和評估。還需要進行試驗結果的分析和，以得出準確的結論。
方面三：試驗過程中的注意事項
在進行消諧電阻器試驗時，需要注意一些重要的事項，以確保試驗的安全和有效。需要遵守試驗操作規程和安全操作規范，確保試驗過程中不發生意外。
還需要注意試驗設備和儀器的維護和保養，以確保其正常工作。在試驗過程中，還需要注意試驗條件的控制和調整，以保證試驗結果的準確性。
還需要注意試驗數據的采集和記錄，以及試驗結果的分析和。在試驗結束后，還需要對試驗設備和樣品進行清理和整理，以便下次試驗的進行。

3 繼電器誤動的原因及傳統輔助變流器的缺點

由以上分析可見，導致繼電器誤動作的不平衡差流產生的根本原因是：TA不能將一次電流完全對應轉換成二次電流。中試控股電力講解傳統輔助變流器（簡稱傳統變流器）的功能僅僅是將TA二次電流線性的轉換成適合微機保護模數轉換單元的電壓（電流），由此產生了以下的問題：

1）保護用的TA工作范圍大。從正常運行時的小于額定電流到短路時的大短路電流，其范圍可達十幾倍，而微機保護的模數轉換單元通常工作范圍為20V，為保證保護在整個范圍內的精度必須確保輔助電流互感器在整個范圍內的線性，同時不得不采取適當措施，如降低額定工況下的A/D轉換精度或提高A/D轉換位數或使用程控增益放大器等，這必然要犧牲靈敏度或加大成本。

2）在保護的工作過程中增加了一個環節。加入輔助電流互感器，就必須考慮輔助變流器的引入帶來的誤差，如輔助變流器本身特性不一致、功耗是否合適、時間常數如何等等，增加了保護工作的不確定性。

3）無法根本上解決由于TA變換帶來的誤差。即使A/D轉換工作區問題得到了解決，且不考慮引入輔助變流器同時帶來的磁化特性是否一致、變比誤差是否一致等問題，僅僅是輔助變流器將TA二次來的電流線性轉換，我們不難發現：采用了這種傳統變流器，我們無法克服不平衡電流產生的根本原因，即送入微機保護的數據，依然不能真實的反映TA的一次電流，從而無法保證保護的正確動作。
