中試控股技術研究院魯工為您講解：3kV電機運行試驗臺

中試控股是3kV電機運行試驗臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

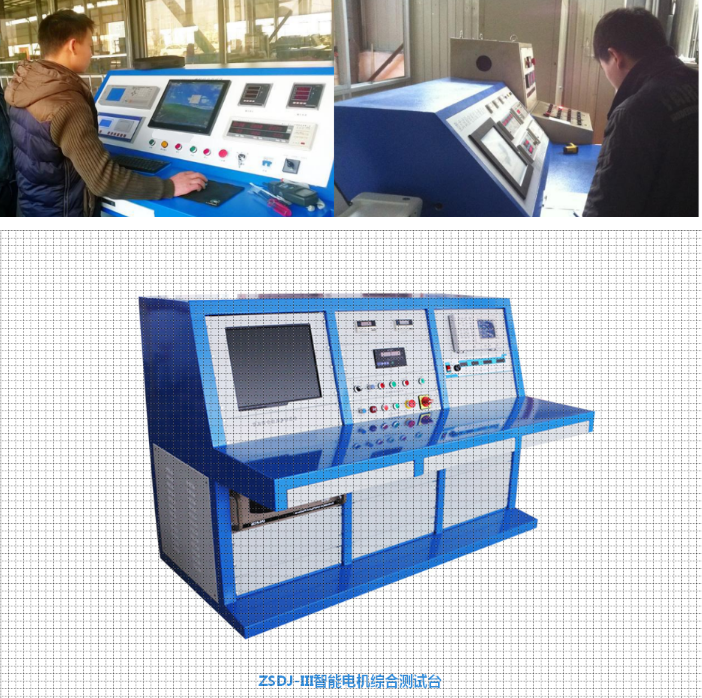

ZSDJ-II智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

ZSDJ-II智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

一、概述

1.1本技術方案書規定了電機綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。

1.2 中試所提供產品為符合需方要求的優質產品。

1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在電機、電力電抗器生產、檢測企業并受到用戶好評的產品。

二、標準及要求

2.1  中試所提供的電機綜合測試臺的技術條件，均符合國家和電力電機行業標準和規范，如果標準之間有差異，以較高標準執行。

 GB755-2008    《旋轉電機 定額和性能》

GB/T 1032-2012 《三相異步電動機試驗方法》

GB/T 4025-2010《人機界面標志標識的基本和安全規則 指示器和操作器件的編碼規則》

GB/T 5226.1-2008 《機械安全 機械電氣設備 第 1 部分 通用技術條件》

GB/T 14394-1993   《計算機軟件可靠性和可維護性管理》

GB/T 50054-2011   《低壓配電設計規范》

GB/T 50055-2011   《通用用電設備配電設計規范》

GB/T 50063-2008   《電力裝置的電測量儀表裝置設計規范》

GB/T 6738-86      《電測量指示和記錄儀表及其附件的安全要求》

2.2外觀檢查

對臺體式樣、外型尺寸及工藝結構尺寸，屏內設備布置、走線、安裝工藝、表面涂層等進行目測和量測，并做文字記錄。

2.3電氣試驗項目

以下各試驗均按有關IEC60076-1 ~5《電力電機》和IEC60726《干式電力電機》標準執行，試驗項目如下表所示：

序號     試驗項目     出廠試驗     現場試驗

1    電機空載損耗試驗    √   √

2    電機額定轉速試驗    √   √

三、系統配置（試驗對象滿足如下電壓等級要求：）

序號     最大額定容量

kW 額定電壓

kV  試驗項目

1    2400     10  滿足30%電壓下，額定轉速測量

2    1000     10  滿足額定電壓下，額定轉速和空載測量

3    240 0.38、0.66  滿足額定電壓下，額定轉速和空載測量

規范和標準

在工程設計和設備采購中應采用下列標準和規范：

GB/T22669        三相永磁同步電動機試驗方法；

GB/T1032        三相異步電動機試驗方法

GB/T1029        三相同步電動機試驗方法

GB/T755           旋轉電機性能和定額；

JB/T5000.3    重型機械通用技術條件（焊接件）；

JB/ZQ4000.7     鍛件通用技術要求；

GB6333          電力液壓塊式制動器；

GB8196          機械設備防護罩安全要求；

GBT12467        焊接質量保證一般原則；

GB9286       色漆和清漆漆膜的劃格試驗；

GB8923       涂裝前鋼材表面銹蝕等級和除銹等級；

DLT_849         電力設備專用測試儀器通用技術條件；

GB50150           電氣裝置安裝工程  電氣設備交接試驗標準；

GB50169         電氣裝置安裝工程接地裝置施工及驗收規范；

GB50168         電氣裝置安裝工程電纜線路施工及驗收規范；

GB50054           低壓配電設計規范；

GB50052           供配電系統設計規范；

GB50055           通用用電設備配電設計規范；

GB50254-259       電氣裝置安裝工程施工及驗收規范；

GB4064       電氣設備安全設計導則；

GB4942.1          電機外殼防護分級；

GB6995.1          電線電纜識別標志第1部分：一般規定；

GB4208      外殼防護等級的分類。

當上述文件與本技術條件的要求發生矛盾時，原則上應按嚴者的要求執行，或以書面形式向買方提出，由買方負責解釋或提出處理意見。本技術條件涉及到規范和標準應為最新版本。
