中試控股技術研究院魯工為您講解：電機性能測試解決方案

中試控股是電機實驗臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

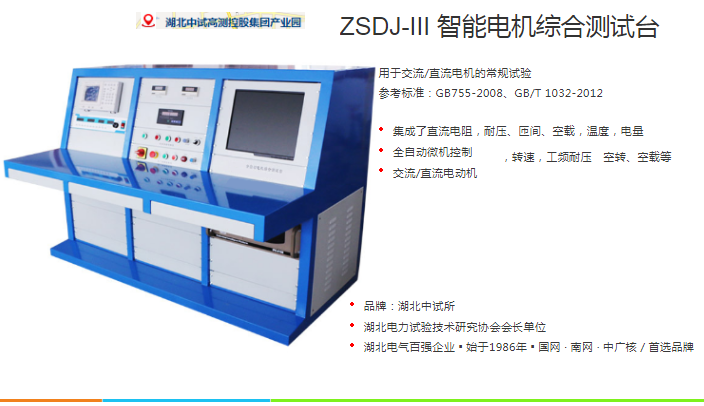

ZSDJ-III 智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

ZSDJ-III 智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

1·中文菜操作單顯示、自動打印、操作方便、另配備有可靠的標準表比較測試通道；

2·電機交流耐壓裝置為便攜式可任意移動；

3·容量630KW-9000KW電壓6KV-10000V高壓電機需增加10KV升壓器、10KV高壓互感器等；

4·電氣強度：量程0-10mA；

5·測試條件：施加電壓0-3KVAC可調,精度1%；

6·絕緣電阻：量程10-500MΩ,測試條件施加電壓500VDC,精度3%；

7·冷態電阻：量程0-1KΩ,測試條件恒流源,精度1%；

8·低啟電流：量程ACO-60A,測試條件0-額定電壓,精度1%；

9·堵轉電流：量程ACO-200A,測試條件降壓獨轉,精度1%；

10·空載功率：量程0-100KW,測試條件額定電壓,精度1%；

11·空載電流：量程ACO-200A,測試條件額定電壓,精度1%；

12·泄漏電流：量程0-20mA,測試條件1.06倍額定電壓,精度1%；

13·匝間絕緣：測試條件0.5-3.5AV,精度1%。

二、試驗能力

本電機綜合測試臺主要用于交流電機的常規試驗或大修、出廠試驗。依據用戶提供的技術要求滿足以下國家標準：

1·用戶提供的技術要求

2·GB/T 1029-2005《三相同步電機試驗方法》

3·GB/T 5171-2002《小功率電動機通用技術條件》

4·GB755-2008《旋轉電機定額和性能》

5·GB-T 1032-2005《三相異步電動機試驗方法》

6·GB 50055-93《通用用電設備配電設計規范》

7·GB/T 63-90《電力系統的電測量儀表系統設計規范》

8·GB6738-86《電測量指示和記錄儀表及其附件的安全要求》

三、執行標準

安全設計內容包括試驗人員安全防護和試驗設備運行邏輯、故障保護，設計首先保障試驗操作人員的安全，安全設計依據標準為。符合 GB/T4776，GB/T5169，GB/4285-1993，GB755-2008、GB/T 1032-2012等相關國家標準。

四、項目說明

耐壓：測量電機繞組和外殼之間的耐壓漏電流匝間：測量繞組的線圈匝間性能；

空載：測試電機在額定電壓下的空載電參數轉速：電機的額定轉速；

振動：電機空載情況下的振動溫度：測量電機溫度；

絕緣：測量電機絕緣性能直阻：測量電機線圈電阻。

電機綜合測試臺的執行標準

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其新版本（包括所有的修改單）適用于本文件。

GB 755-2008  旋轉電機定額和性能

GB 10068-2008  軸中心高為56 mm及以上電機的機械振動  振動的測量、評定及限值

GB/T 10069.1-2006旋轉電機噪聲測定方法及限值  第1部分：旋轉電機噪聲測定方法

GB/T 21211--2007  等效負載和疊加試驗技術  間接法確定旋轉電機溫升

GB/T 22715一2008  交流電機定子成型線圈耐沖擊電壓水平

GB/T 22719.1--2008  交流低壓電機散嵌繞組匝間絕緣  第1部分：試驗方法

GB/T 22719.2--2008交流低壓電機散嵌繞組匝間絕緣   第2部分：試驗限值

JB/T 7836.1--2005  電機用電加熱器  第1部分：通用技術條件．

JB/ T 10j500.1--2005  電機用埋置式熱電阻  第1部分：一般規定、測量方法和檢驗規則

IEC 60034-2-1:2007  旋轉電機(牽引電機除外)確定損耗和效率的試驗方法

實測經驗證明，試驗時提高水質，不僅可以減小試驗設備的容量，而且可使直流電壓波形得到改善。新機投入和大修后。往往因為水質不合格延遲試驗和投產。此時可采取如圖 9 的辦法，將通水改為“充水”的方法。先關閉１及２號運行中使用的進出水閥門，并將該兩閥門與外部水管相聯的法蘭拆開（裝用絕緣法蘭的只拆去接地聯線即可，保證１、２號閥門對地絕緣大于幾個兆歐）。再開啟３、４號閥門，用干凈的絕緣管，從其他機組引來導電率較低的凝結水，通入定子繞組內，等水充滿后，再用壓縮空氣將水沖出排水地溝。如此重復數次，直到流出的水質合格為止（３～５μＳ／ｃｍ）。然后適當調整４號排水閥門，保持一小股水流出，監視進、出水的壓差很小（進出水壓力和運行中一樣）時，即可開始試驗。試驗表明，加壓后經過一段較長時間泄漏電流并不增加，溫度也未升高。

（2）高壓屏蔽法

高壓屏蔽法，是將測量泄漏電流 I X 的微安表接于高壓側，采用全屏蔽法，匯水管接至微安表前，流經水中的電流 I K 被屏蔽于微安表ＰＡ２之外，經匯水管和其他兩相的引水管到地回到試驗變壓器ＴＴ的尾端，如圖 1０所示。采用高壓屏蔽法時，匯水管和其他兩相的引水管承受著高壓電，所以匯水管對地絕緣必須和定子繞組具有同等的絕緣水平。從等值電路圖 12 可以看出，一般 RH 和 RY 小兩三倍，故高壓屏蔽法所需的試驗設備容量較大，對穩壓的要求較高。

圖 10 直流試驗高壓屏蔽法接線

圖 11 高壓全波整流帶濾波裝置

L——濾波電感；Ｃ——濾波電容

直流試驗中一些具體問題的分析

（1）不通水與通水情況下試驗的比較
