中試控股是ZSHVA超低頻耐壓介質損耗測試裝置源頭實力大廠
可以完成試驗：應用于6kV、10kV、35kV電纜、電力電容器、大中型發電機、電動機的無損耐壓及介質損耗等項目的測試，集成介質損耗診斷系統、耐壓測試等多種測試功能，峰值電壓可達80kV。
參考標準：DL/T849.4-2004和IEEE400.2-2013
ZSHVA超低頻耐壓介質損耗測試裝置是由中試控股研發生產，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。它克服了國內同類產品的諸多缺點，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
ZSHVA超低頻耐壓介質損耗測試裝置采用了降低試驗頻率，從而降低了試驗電源容量的方法。從國內外多年的理論和實踐證明，用 0.1Hz 超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單。這就是為什么發達國家普遍采用這一方法的主要原因。

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事超低頻耐壓介質損耗測試裝置，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。
耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻介損測試技術，其中 0.1Hz 超低頻介損技術是最新技術，是當前國際電工委員會推薦的技術。我公司新一代本系列超低頻介損高壓發生器是采用最新
美國技術自主開發的核心產品，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。
ZSHVA超低頻耐壓介質損耗測試裝置遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。

1.電壓（峰值）0-80kv， 靈敏度：0.1kV， 精確度：1 %
2.波形：超低頻正弦波、直流電壓，電壓正，負峰值誤差：≤3％，電壓波形失真度：≤1％
3.頻率范圍：0.1 Hz 0.05 Hz 0.02 Hz 負載范圍（超低頻測試）：10nF–10μF
4.電流：測量范圍：0–70 mA ，靈敏度：1μA ，精確度：1 %
5.介損：
超低頻正弦波電壓范圍：1–80kVrms
負載范圍：50nF–5μF
分辨率：不低于1x10-6
精確度：不低于1x10-3
測量范圍：1x10-3–21000x10-3
介損測量頻率：0.1Hz
電容量范圍：50nF-5μF
電阻值范圍：30MΩ-10GΩ
體積：48cm*28cm*58cm
重量：45kg
6.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
7.電源：頻率50Hz,60hz，電壓100v -260V±5%。
8.usb通信口。
9.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
10.電源：電壓 220V±5%，50±5Hz

試品電流的估算方法：
計算公式： Ｉ＝2πfCU
四．產品特點
☆ 技術先進：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等
測試過程全自動化。
☆ 設備操作：接線簡單，使用便捷。
☆ 保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時
間≤10ms）,儀器安全可靠。
☆ 安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
☆ 采用了高低壓閉環負反饋控制電路，輸出無容升效應。
☆ 配置齊全：電容觸摸屏，液晶漢字顯示，自動存儲，自動打印。
☆ 測試范圍大：0.1Hz、0.05Hz 、0.02Hz多頻率選擇，測試范圍大。
☆ 中英文切換和USB功能
五．儀器結構功能說明
本儀器為一體化結構

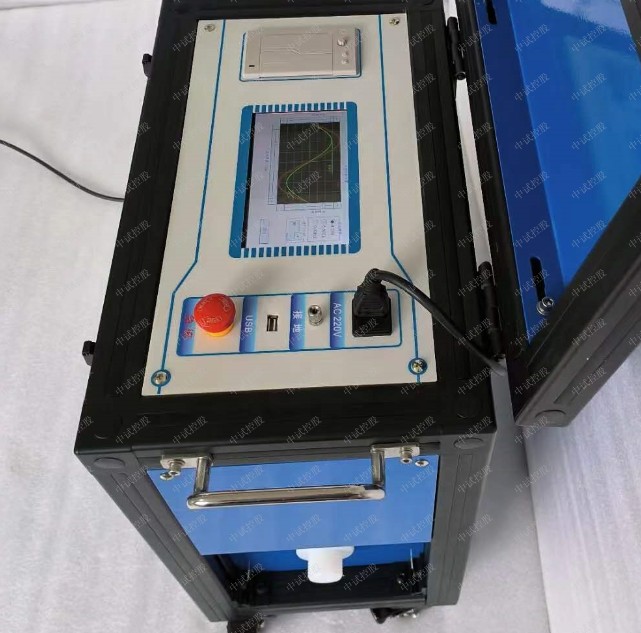

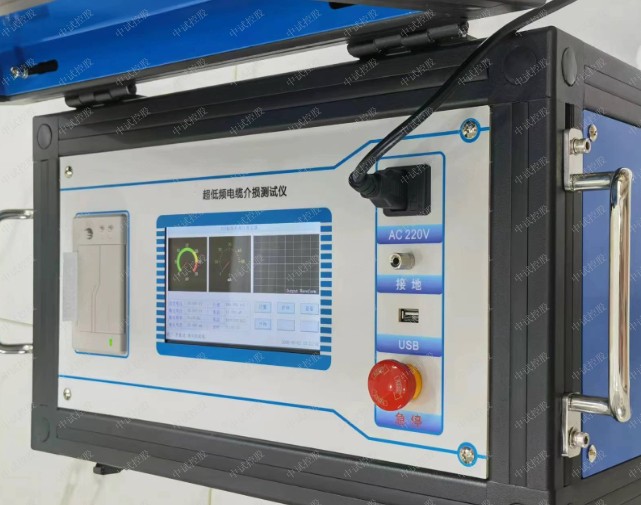

控制器各部件布置如圖 1 所示，各部件功能說明如下：
“  ”  － 接地端子：使用時與大地相連。
“開關” － 電源開關：內置指示燈，開時亮，關時熄“AC220V”－ 電源輸入插座，內置保險管。
“打印機”－ 打印測試報告。
“電容觸摸顯示屏”－ 顯示測試數據以及輸出波形，并可以直接在屏幕上用
手操作。
“STOP”-用于緊急停止試驗。
六．操作說明
1.操作程序
開機、關機、復位
按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電或復位后，自動進入如圖 4 所示的界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷，保險管大小應按表 3 提供的數據更換。
首先在圖 4 屏上點擊“設置”按鍵會出現圖 5 所示的設置參數界面，在圖 5 上可根據試驗的需要設定好輸出頻率、試驗時間、試驗電壓、高壓側的過流保護值、過壓保護值。修改方法如下：
★ 頻率有三種選擇：0.1、0.05、0.02，單位為 Hz。
★ 定時修改范圍：0-99 分。它規定了試驗時間的長短，單位為分鐘。
★ 設定電壓：范圍為 0 至額定值，單位為 kV。它設置了我們所要升至的試驗電壓。儀器升至這個設定限壓值時，就不再升壓,并保持在這個峰值下進行等幅的正弦波輸出。
★ 設定限壓：電壓保護值設定范圍為 0 至額定值，單位為 kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出。
★ 設定限流：電流保護值設定范圍為 0 至額定值，單位為 mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出。
（注意：以上電壓、電流及儀器顯示的測量數據均為峰值。）
（3) 自動升壓
按圖 4 中的“開始”鍵后，儀器在電腦的控制下，按如下流程進行升壓試驗：自檢→升壓→等幅輸出→停機
具體過程如下：
自檢過程
控制器自動進入負載檢測，若未檢測到負載，則如圖 6 狀態欄中提示信息：“未接負載”,
表示未接升壓體或未接容性試品。
圖 6 控制器提示未接負載
升壓過程
自檢成功后，儀器自動進入升壓狀態，則如圖 7 所示，狀態欄中提示信息：“正在升壓”。
與此同時，計時開始進行。
圖 7 控制器提示正在升壓
等幅輸出
控制器在若干個周期的時間內將電壓升至設定值，儀器將進行等幅輸出，則如圖 8 所示，
狀態欄中提示信息：“等幅輸出”
當計時達到設定時間，儀器自動停機，則如圖 9 所示，狀態欄中提示信息：“停止試驗”。
9 控制器提示停止試驗
儀器停止高壓輸出，并對試品進行自動放電，則如圖 10 所示，狀態欄中提示信息：“正在放電”。
停機后如圖 11 所示，狀態欄中提示信息：“試驗通過”并執行數據歷史保存。
注：在試驗過程中一般電壓未出現異常情況、試品沒有放電現象或出現過流保護，就可認為試驗通過。
本儀器提供兩種停機方式：
★ 定時停機：當計時達到設定時間，儀器自動停機
★ 手動停機：點擊“停機”鍵可停機。
這兩種停機方式為正常停機。
★ 另外還有兩種非正常停機:過壓保護停機、過流保護停機。
★ 過壓保護停機

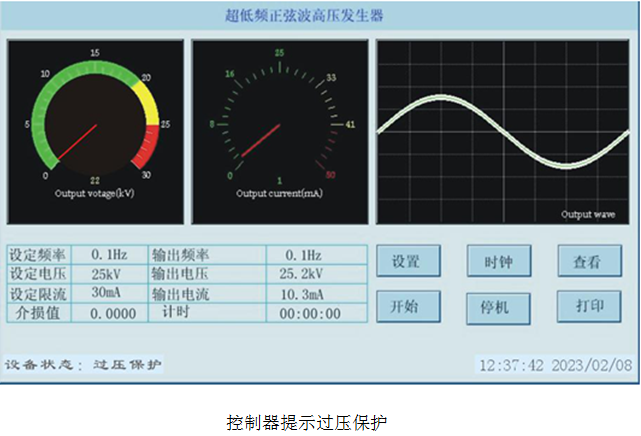

當在試驗的過程中，輸出高壓超過設定限值，儀器起動停機指令后，自動切斷輸出，再執行數據歷史保存，停機后如圖 12 所示，狀態欄中提示信息：“過壓保護”并執行數據歷史保存。
圖 12 控制器提示過壓保護
★ 過流保護停機

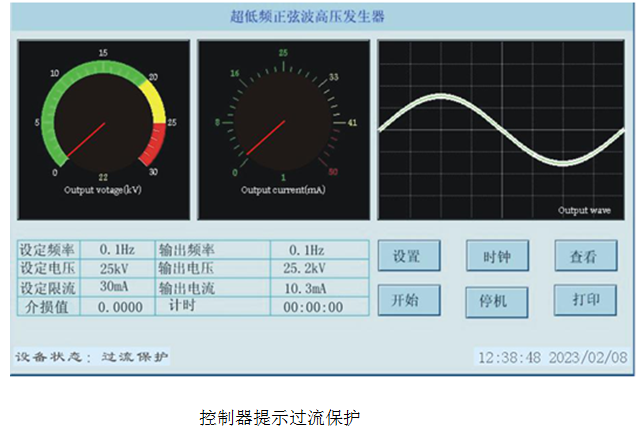

當在試驗的過程中，輸出電流超過設定限值，儀器起動停機指令后，自動切斷輸出，再執行數據歷史保存，停機后如圖 13 所示，狀態欄中提示信息：“過流保護”并執行數據歷史保存
點擊圖 3 的“打印”鍵，可將顯示器上的本次數據打印成試驗報告。
在查看歷史數據狀態下，點擊“打印”鍵，可打印屏幕上當前顯示的歷史數據。（5）查看歷史數據
凡是通過了定時停機、點擊“停機”鍵進行的停機、過壓保護停機、以及過流保護停機的數據儀器自動將其保存為歷史數據。最多能保存 64 次測量的數據，64 次以前的將自動刪除。點擊圖 3 中的“查看”鍵，可出現圖 13 界面,查看最近 64 次試驗的歷史數據。
點擊圖 3 中的“時鐘”按鍵,可出現圖 15 的設置界面，用于設置系統的日期和時間。
七．電力電纜耐壓試驗方法
將與被測試電纜相連的電氣設備全部斷開。
用兆歐表測試電纜各相絕緣參數，測試合格方可進行超低頻耐壓試驗。
整定試驗電壓值：Umax=3Uo，其中 Uo 為電纜的額定相電壓值。
1：某電纜參數：額定線電壓為 10kV、額定相電壓 Uo=6kV，所以試驗電壓整定值為：Umax=3Uo=18kV
各種型號橡塑絕緣電力電纜 0.1Hz 超低頻試驗電壓值整定值如表 4。

?一機多用
該儀器自身集成符合IEEE 400.2-2013的耐壓測試和介質損耗因數診斷模塊。可進行電纜交直流耐壓測試、外護套測試及故障定位等多種測試。

?強大的輸出
輸出電壓峰值可達29kV，有效值可達21KV。與同品類儀器相比，電容*大10μF，可測試更長距離電纜。輸出電流*大可達20mA，比同類儀器所需測試時間更短。

?無限制運行時間
可對電纜進行持續測量，而同品類儀器在連續工作1小時后，需要將儀器停機散熱2小時。

?可視化軟件
所有的結果可以通過USB或藍牙進行下載、編輯并生成報告。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比。

?DDD安全系統
儀器具有兩個獨立的接地裝置（電子和機械放電），確保儀器運行時因電源被意外切斷，也能使儀器放電，保證操作人員的安全。

?返回電壓保護
防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓大于100V時，自動切斷電源并有紅色指示燈指示，保證操作人員安全。

?運輸方便
在尺寸，重量（14 kg）方面都具有突出特點，具有防水等級為IP67的非常堅固的水密外殼，減少了額外的運輸箱，便于現場測試及運輸。

?高清顯示屏
具有高清的彩色顯示屏(4,3")，可以輕松讀取測試結果。

?干性系統
內部無油填充部件，方便用戶日常的維護及運輸。

?系統可升級
可根據用戶的需要添加局部放電測試模塊，同時進行電纜耐壓、局部放電、介質損耗因數測試。

何謂超低頻，根據IEEE 400.2 規定輸出頻率范圍 0.1 – 0.01 Hz便稱為超低頻。采用0.1Hz高壓發生器產生純正弦波高壓，施加到被測電纜上激發缺陷點的局放，檢測系統經耦合電容器分壓后接檢測阻抗的測量回路，采用脈沖電流法進行局放測量。為何B2HV要采取正弦波呢？首先直流電對電纜損害非常大，超低頻余弦也不能測局放和介損。

自2012年以來超低頻技術的發展推動了各地的應用，廣泛的實踐應用又促進了標準的形成：IEEE、IEC等國際標準陸續納入并推薦配網電纜的超低頻介損、局放、耐壓的多功能監測式耐壓試驗。

是一款10KV電纜超低頻介損測試儀，可評估電纜老化程度，電纜健康情況盡在掌握。僅有14kg重量，現場測試一人搞定，使用時間不受限。另外IP67防護等級使其可在惡略環境下使用；特有的電壓檢測保護以及雙放電裝置，確保操作人員的生命安全，5公里以內電纜介損測試必備神器！

產品考慮到客戶的使用使用情況，可以兼容高壓和低壓側采樣。高壓側采樣的優點是會提高電纜的測試精度（例如10米以下的電纜），低壓側采樣的優點是接線少操作簡便。

輸出電流可達20mA,測試電流的大小決定了測量相同長度及容量的電纜所用的時間長短，長度越長電容越大的電纜對測試電流的要求*越高。而測試輸出電流越大則測試速度*越快。
