中試控股技術研究院魯工為您講解：超低頻電纜介損試驗裝置(源頭大企)

中試控股是ZSHVA-35KV電纜超低頻耐壓介損測試系統源頭實力大廠
可以完成試驗：應用于6kV、10kV、35kV電纜、電力電容器、大中型發電機、電動機的無損耐壓及介質損耗等項目的測試，集成介質損耗診斷系統、耐壓測試等多種測試功能，峰值電壓可達80kV。
參考標準：DL/T849.4-2004和IEEE400.2-2013

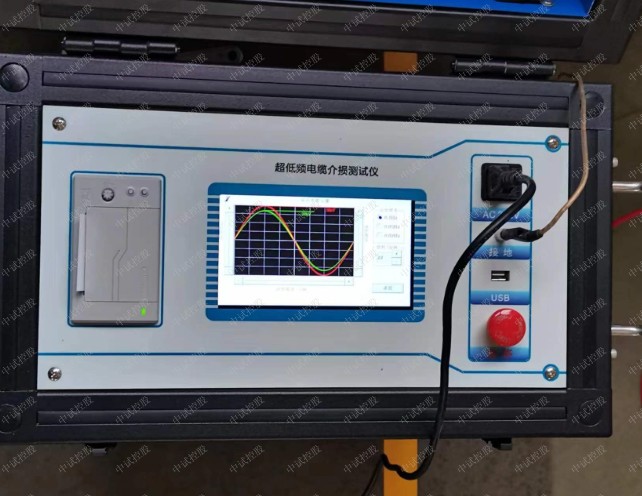

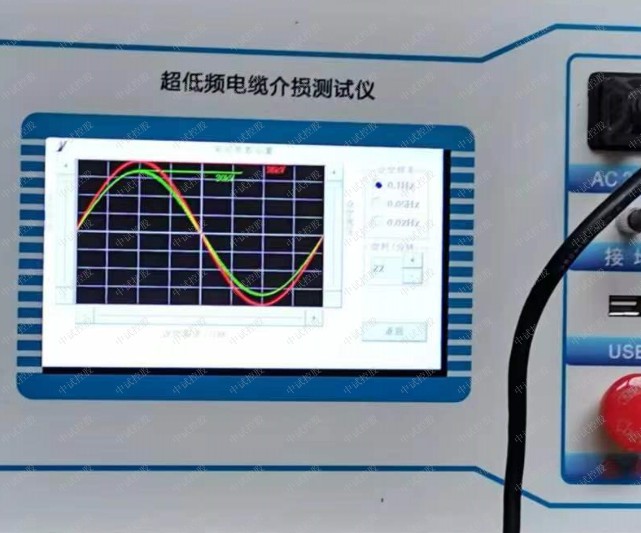

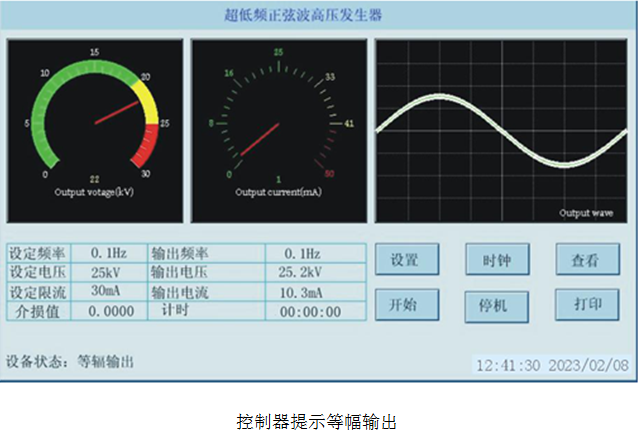

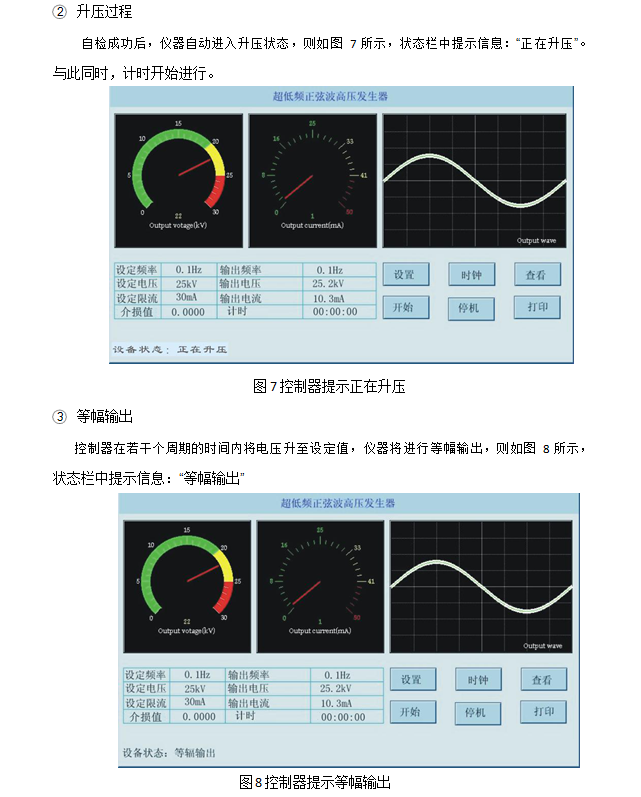

ZSHVA-35KV電纜超低頻耐壓介損測試系統是由中試控股研發生產，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。它克服了國內同類產品的諸多缺點，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
ZSHVA-35KV電纜超低頻耐壓介損測試系統采用了降低試驗頻率，從而降低了試驗電源容量的方法。從國內外多年的理論和實踐證明，用 0.1Hz 超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單。這就是為什么發達國家普遍采用這一方法的主要原因。

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事超低頻耐壓介質損耗測試裝置，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。
耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻介損測試技術，其中 0.1Hz 超低頻介損技術是最新技術，是當前國際電工委員會推薦的技術。我公司新一代本系列超低頻介損高壓發生器是采用最新
美國技術自主開發的核心產品，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。
ZSHVA超低頻耐壓介質損耗測試裝置遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。

1.電壓（峰值）0-80kv， 靈敏度：0.1kV， 精確度：1 %
2.波形：超低頻正弦波、直流電壓，電壓正，負峰值誤差：≤3％，電壓波形失真度：≤1％
3.頻率范圍：0.1 Hz 0.05 Hz 0.02 Hz 負載范圍（超低頻測試）：10nF–10μF
4.電流：測量范圍：0–70 mA ，靈敏度：1μA ，精確度：1 %
5.介損：
超低頻正弦波電壓范圍：1–80kVrms
負載范圍：50nF–5μF
分辨率：不低于1x10-6
精確度：不低于1x10-3
測量范圍：1x10-3–21000x10-3
介損測量頻率：0.1Hz
電容量范圍：50nF-5μF
電阻值范圍：30MΩ-10GΩ
體積：48cm*28cm*58cm
重量：45kg
6.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
7.電源：頻率50Hz,60hz，電壓100v -260V±5%。
8.usb通信口。
9.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
10.電源：電壓 220V±5%，50±5Hz

電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。
耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻介損測試技術，其中 0.1Hz 超低頻介損技術是最新技術，是當前國際電工委員會推薦的技術。我公司新一代本系列超低頻介損高壓發生器是采用最新
美國技術自主開發的核心產品，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。它克服了國內同類產品的諸多缺點（見表 1），
性價比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：
電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國
家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
表 1 0.1Hz 耐壓試驗設備機械式與電子式的性能比較

?一機多用
該儀器自身集成符合IEEE 400.2-2013的耐壓測試和介質損耗因數診斷模塊。可進行電纜交直流耐壓測試、外護套測試及故障定位等多種測試。

?強大的輸出
輸出電壓峰值可達29kV，有效值可達21KV。與同品類儀器相比，電容*大10μF，可測試更長距離電纜。輸出電流*大可達20mA，比同類儀器所需測試時間更短。

?無限制運行時間
可對電纜進行持續測量，而同品類儀器在連續工作1小時后，需要將儀器停機散熱2小時。

?可視化軟件
所有的結果可以通過USB或藍牙進行下載、編輯并生成報告。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比。

?DDD安全系統
儀器具有兩個獨立的接地裝置（電子和機械放電），確保儀器運行時因電源被意外切斷，也能使儀器放電，保證操作人員的安全。

?返回電壓保護
防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓大于100V時，自動切斷電源并有紅色指示燈指示，保證操作人員安全。

?運輸方便
在尺寸，重量（14 kg）方面都具有突出特點，具有防水等級為IP67的非常堅固的水密外殼，減少了額外的運輸箱，便于現場測試及運輸。

?高清顯示屏
具有高清的彩色顯示屏(4,3")，可以輕松讀取測試結果。

?干性系統
內部無油填充部件，方便用戶日常的維護及運輸。

?系統可升級
可根據用戶的需要添加局部放電測試模塊，同時進行電纜耐壓、局部放電、介質損耗因數測試。

何謂超低頻，根據IEEE 400.2 規定輸出頻率范圍 0.1 – 0.01 Hz便稱為超低頻。采用0.1Hz高壓發生器產生純正弦波高壓，施加到被測電纜上激發缺陷點的局放，檢測系統經耦合電容器分壓后接檢測阻抗的測量回路，采用脈沖電流法進行局放測量。為何B2HV要采取正弦波呢？首先直流電對電纜損害非常大，超低頻余弦也不能測局放和介損。

自2012年以來超低頻技術的發展推動了各地的應用，廣泛的實踐應用又促進了標準的形成：IEEE、IEC等國際標準陸續納入并推薦配網電纜的超低頻介損、局放、耐壓的多功能監測式耐壓試驗。

是一款10KV電纜超低頻介損測試儀，可評估電纜老化程度，電纜健康情況盡在掌握。僅有14kg重量，現場測試一人搞定，使用時間不受限。另外IP67防護等級使其可在惡略環境下使用；特有的電壓檢測保護以及雙放電裝置，確保操作人員的生命安全，5公里以內電纜介損測試必備神器！

產品考慮到客戶的使用使用情況，可以兼容高壓和低壓側采樣。高壓側采樣的優點是會提高電纜的測試精度（例如10米以下的電纜），低壓側采樣的優點是接線少操作簡便。

輸出電流可達20mA,測試電流的大小決定了測量相同長度及容量的電纜所用的時間長短，長度越長電容越大的電纜對測試電流的要求*越高。而測試輸出電流越大則測試速度*越快。

二：產品簡介

超低頻交流耐壓測試儀接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：

1.電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。

2.具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。

3.具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

4.高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

5.由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

三：技術參數

1.輸出額定電壓：可按參數定制。

2.輸出頻率：0.1Hz、0.05Hz、0.02Hz

3.帶載能力： 0.1Hz   ≤1.1μF

0.05Hz  ≤2.2μF

0.02Hz  ≤5.5μF

4.測量精度：3%

5.電壓正，負峰值誤差：≤3％

6.電壓波形失真度：≤5％

7.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH

8.電源保險管：參見表1

9.市電源：頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載（如電爐），以便穩定發電機的運轉速度。否則儀器將不能正常工作。

產品簡介

超低頻(0.1Hz)高壓發生器主要用于聚乙烯絕緣的電力電纜的耐壓測試，也可用于大型電力變壓器的絕緣耐壓測試。采用超低頻高壓測試電力電纜的耐壓是一種新的方法。它的優點為：

◆對被試電纜不會造成損壞，特別是正在運行開始老化但還可以使用的電纜，因此它是無損壞的耐壓試驗方法。

◆這種測試比直流高壓試驗對新鋪電纜和維修過的電纜，在其連接處和端頭出頭聯接錯誤的判定要準確。

◆采用超低頻高壓測試電纜耐壓其測試設備比用工頻高壓試驗設備體積小、重量輕。

采用直流高壓測試電纜的耐壓，由于所施壓的電壓為電纜的相電壓V0的6-8倍，這樣高的電壓容易使本來可以使用的電纜擊穿。據資料統計，德國Sdhivwag電力在1978-1980年間10kV XLPE電纜投運41個回路，發生87次故障，瑞典在3kV到24.5kV的XLPE電纜投運9000km以上，發生故障107次：許多故障均是由于受到重復的直流耐壓試驗引起的。

采用0.1Hz超低頻高壓測試電纜只需施加3V0的峰值高壓，不易使電纜中由于長期埋在地下或日曬雨淋產生的水樹很快地形成電樹，而損壞電纜。上海寶山鋼鐵廠采用0.1Hz高壓測試電纜，對244條電纜進行測試，除一根電纜已壞外，其余全部正常可用。

另外，采用直流高壓測試電纜耐壓，由于其電壓均勻分布在電纜斷面上，對于電纜的連接處和端頭處由電樹而產生電荷積累，不易產生局放，結果測試合格的電纜在交流使用時并不一定不出現故障。采用0.1Hz超低頻高壓，對電纜連接處和端頭接錯等故障很容易產生局放，發現電纜的耐壓故障
