中試控股技術研究院魯工為您講解：超低頻介損高壓交流一體化測量裝置

中試控股是ZSHVA-30KV超低頻電纜介質損耗測試儀源頭實力大廠
可以完成試驗：應用于6kV、10kV、35kV電纜、電力電容器、大中型發電機、電動機的無損耐壓及介質損耗等項目的測試，集成介質損耗診斷系統、耐壓測試等多種測試功能，峰值電壓可達80kV。
參考標準：DL/T849.4-2004和IEEE400.2-2013

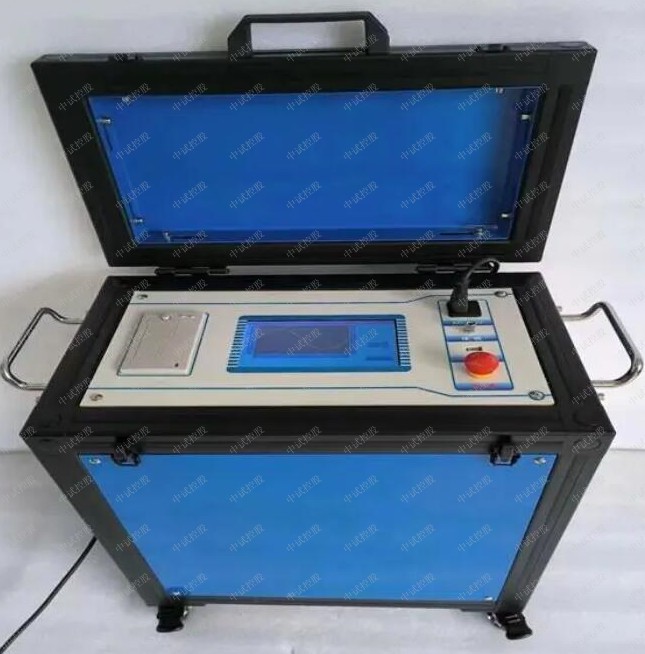

ZSHVA-30KV超低頻電纜介質損耗測試儀是由中試控股研發生產，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。它克服了國內同類產品的諸多缺點，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
ZSHVA-30KV超低頻電纜介質損耗測試儀采用了降低試驗頻率，從而降低了試驗電源容量的方法。從國內外多年的理論和實踐證明，用 0.1Hz 超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單。這就是為什么發達國家普遍采用這一方法的主要原因。

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事超低頻耐壓介質損耗測試裝置，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

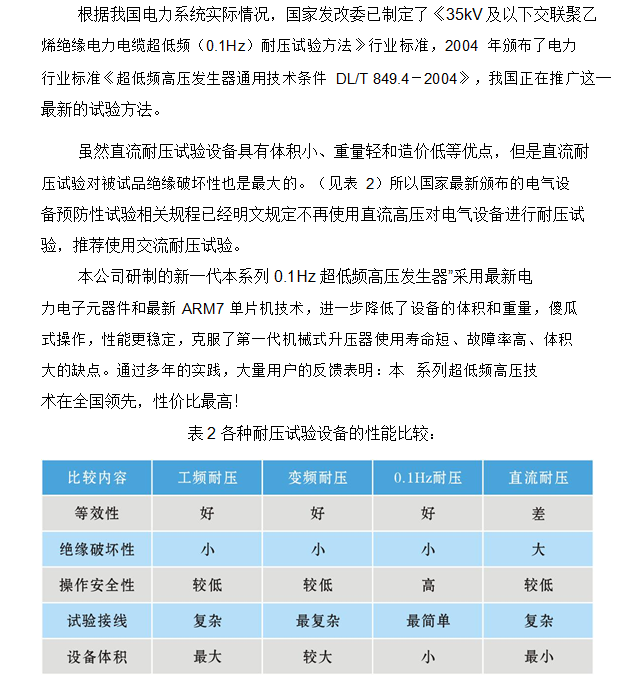

電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。
耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻介損測試技術，其中 0.1Hz 超低頻介損技術是最新技術，是當前國際電工委員會推薦的技術。我公司新一代本系列超低頻介損高壓發生器是采用最新
美國技術自主開發的核心產品，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。
ZSHVA超低頻耐壓介質損耗測試裝置遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。

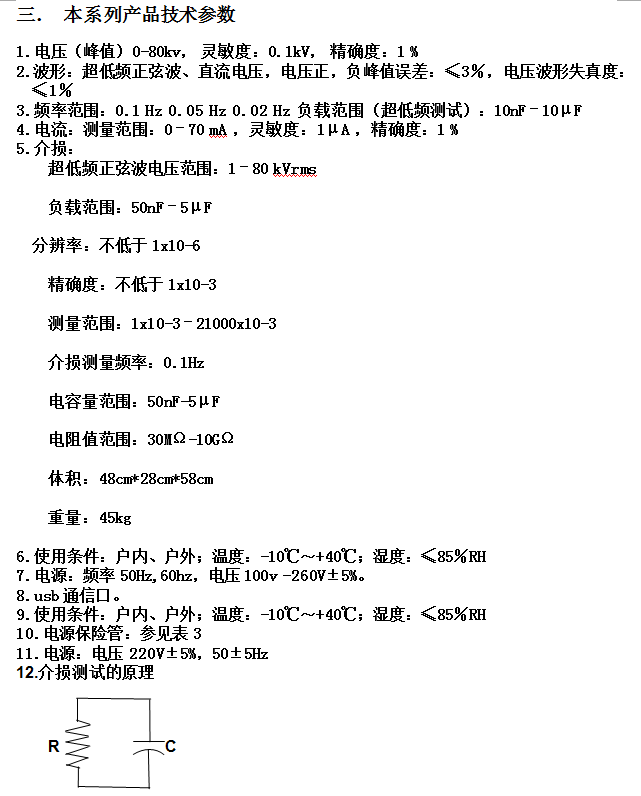

1.電壓（峰值）0-80kv， 靈敏度：0.1kV， 精確度：1 %
2.波形：超低頻正弦波、直流電壓，電壓正，負峰值誤差：≤3％，電壓波形失真度：≤1％
3.頻率范圍：0.1 Hz 0.05 Hz 0.02 Hz 負載范圍（超低頻測試）：10nF–10μF
4.電流：測量范圍：0–70 mA ，靈敏度：1μA ，精確度：1 %
5.介損：
超低頻正弦波電壓范圍：1–80kVrms
負載范圍：50nF–5μF
分辨率：不低于1x10-6
精確度：不低于1x10-3
測量范圍：1x10-3–21000x10-3
介損測量頻率：0.1Hz
電容量范圍：50nF-5μF
電阻值范圍：30MΩ-10GΩ
體積：48cm*28cm*58cm
重量：45kg
6.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
7.電源：頻率50Hz,60hz，電壓100v -260V±5%。
8.usb通信口。
9.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
10.電源：電壓 220V±5%，50±5Hz

?一機多用
該儀器自身集成符合IEEE 400.2-2013的耐壓測試和介質損耗因數診斷模塊?？蛇M行電纜交直流耐壓測試、外護套測試及故障定位等多種測試。

?強大的輸出
輸出電壓峰值可達29kV，有效值可達21KV。與同品類儀器相比，電容*大10μF，可測試更長距離電纜。輸出電流*大可達20mA，比同類儀器所需測試時間更短。

?無限制運行時間
可對電纜進行持續測量，而同品類儀器在連續工作1小時后，需要將儀器停機散熱2小時。

?可視化軟件
所有的結果可以通過USB或藍牙進行下載、編輯并生成報告。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比。

?DDD安全系統
儀器具有兩個獨立的接地裝置（電子和機械放電），確保儀器運行時因電源被意外切斷，也能使儀器放電，保證操作人員的安全。

?返回電壓保護
防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓大于100V時，自動切斷電源并有紅色指示燈指示，保證操作人員安全。

?運輸方便
在尺寸，重量（14 kg）方面都具有突出特點，具有防水等級為IP67的非常堅固的水密外殼，減少了額外的運輸箱，便于現場測試及運輸。

?高清顯示屏
具有高清的彩色顯示屏(4,3")，可以輕松讀取測試結果。

?干性系統
內部無油填充部件，方便用戶日常的維護及運輸。

?系統可升級
可根據用戶的需要添加局部放電測試模塊，同時進行電纜耐壓、局部放電、介質損耗因數測試。

何謂超低頻，根據IEEE 400.2 規定輸出頻率范圍 0.1 – 0.01 Hz便稱為超低頻。采用0.1Hz高壓發生器產生純正弦波高壓，施加到被測電纜上激發缺陷點的局放，檢測系統經耦合電容器分壓后接檢測阻抗的測量回路，采用脈沖電流法進行局放測量。為何B2HV要采取正弦波呢？首先直流電對電纜損害非常大，超低頻余弦也不能測局放和介損。

自2012年以來超低頻技術的發展推動了各地的應用，廣泛的實踐應用又促進了標準的形成：IEEE、IEC等國際標準陸續納入并推薦配網電纜的超低頻介損、局放、耐壓的多功能監測式耐壓試驗。

是一款10KV電纜超低頻介損測試儀，可評估電纜老化程度，電纜健康情況盡在掌握。僅有14kg重量，現場測試一人搞定，使用時間不受限。另外IP67防護等級使其可在惡略環境下使用；特有的電壓檢測保護以及雙放電裝置，確保操作人員的生命安全，5公里以內電纜介損測試必備神器！

產品考慮到客戶的使用使用情況，可以兼容高壓和低壓側采樣。高壓側采樣的優點是會提高電纜的測試精度（例如10米以下的電纜），低壓側采樣的優點是接線少操作簡便。

輸出電流可達20mA,測試電流的大小決定了測量相同長度及容量的電纜所用的時間長短，長度越長電容越大的電纜對測試電流的要求*越高。而測試輸出電流越大則測試速度*越快。

操作說明
1.操作程序
開機、關機、復位
按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電或復位后，自動進入如圖 4 所示的界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷，保險管大小應按表 3 提供的數據更換。
首先在圖 4 屏上點擊“設置”按鍵會出現圖 5 所示的設置參數界面，在圖 5 上可根據試驗的需要設定好輸出頻率、試驗時間、試驗電壓、高壓側的過流保護值、過壓保護值。修改方法如下：
★ 頻率有三種選擇：0.1、0.05、0.02，單位為 Hz。
★ 定時修改范圍：0-99 分。它規定了試驗時間的長短，單位為分鐘。
★ 設定電壓：范圍為 0 至額定值，單位為 kV。它設置了我們所要升至的試驗電壓。儀器升至這個設定限壓值時，就不再升壓,并保持在這個峰值下進行等幅的正弦波輸出。
★ 設定限壓：電壓保護值設定范圍為 0 至額定值，單位為 kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出。
★ 設定限流：電流保護值設定范圍為 0 至額定值，單位為 mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出。
（注意：以上電壓、電流及儀器顯示的測量數據均為峰值。）
（3) 自動升壓
按圖 4 中的“開始”鍵后，儀器在電腦的控制下，按如下流程進行升壓試驗：自檢→升壓→等幅輸出→停機
具體過程如下：
自檢過程
控制器自動進入負載檢測，若未檢測到負載，則如圖 6 狀態欄中提示信息：“未接負載”,
表示未接升壓體或未接容性試品。
圖 6 控制器提示未接負載
升壓過程
自檢成功后，儀器自動進入升壓狀態，則如圖 7 所示，狀態欄中提示信息：“正在升壓”。
與此同時，計時開始進行。
圖 7 控制器提示正在升壓
等幅輸出
控制器在若干個周期的時間內將電壓升至設定值，儀器將進行等幅輸出，則如圖 8 所示，
狀態欄中提示信息：“等幅輸出”
當計時達到設定時間，儀器自動停機，則如圖 9 所示，狀態欄中提示信息：“停止試驗”。

回路接地不好，試驗回路接線錯誤，裝置某一儀器開路

排除方法：

1）檢查接地裝置可靠，接地連接線是否有斷開點；

2）檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值兩組A1X1和A2X2;高壓繞組阻值每個輸出端對高壓尾）

3）檢查每一只電抗器的通斷；(每個繞組阻值)

4）檢查分壓器的信號線的通斷；（電容量）

5）檢查分壓器的高低壓電容臂的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）

6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

三、不能升壓到試驗電壓

現象：

1）調諧曲線是一條直線，有較低的尖峰；

2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；

原因：

1）電抗器與試品電容量不匹配，沒有準確找到諧振點；

2）試品損耗較高，系統Q值太低；

3）勵磁變壓器高壓輸出電壓較低；

4）高壓連接線過長或沒有采用高壓放暈線。

排除方法：

1）將補償電容器并接入試驗回路，加大回路電容量；

2）盡可能將多只電抗器串聯諧振，提高回路電感量；

3）提高勵磁變壓器的輸出電壓；

4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

5）一般在設備較高電壓輸出時，采用高壓放暈線，或將普通高壓輸出線改為較短的連線，一般不超過5米。

四、主機找不到諧振點。

原因：

1）系統諧振點在主機的輸出頻率范圍之外;

2）系統接線錯誤;

3）系統未可靠接地;

4）電壓采樣反饋信號開路或連接不可靠;

5）試品有故障。

五、主機復位。

原因：

1）主機供電電源波動;

2）外界強磁場干擾;

3）主機未可靠接地;

六、Q值偏低，即電壓升不上去，或升不高。

原因：

1）試品放電泄漏

2）電抗器磁路受干擾，例如電抗器被放置在磁場屏蔽范圍內。

七、電源跳閘。

原因：諧振系統回路短路。

做好售后服務對液壓起升式串聯諧振裝置是非常重要的，我們想要真正的把售后服務方面的工作做好，那么就必須要考慮到兩個方面的內容，現在就來和大家進一步的說明，到底在做的時候我們需要考慮的內容都有哪些？

有售后服務的流程

人們在使用設備的過程中遇到問題，中試控股想要找到液壓起升式串聯諧振裝置，那么就應該有一些正確的流程。有針對性的做好各個方面的事情，對整個的售后服務方面有更多的關注，那么對于我們大家今后來說都會很不錯。

專業的人員

液壓起升式串聯諧振裝置在進行售后服務的過程中，真正的擁有了更加專業的人員，中試控股處理各種問題的時候也都會更到位。人們在認識這些事情的過程中，能夠積極的去考慮到了這些實際的情況，那么對于我們大家來說都會有更多的保障。全會作出了選擇之后，我們在今后才能夠給我們自己帶來了更多。

液壓自動升降式串聯諧振試驗裝置主要應用于 500KV 等級及以下高壓電器 的交流耐壓及局放檢測；尤其適合現場各類等級的 CVT 校驗試驗及 GIS 等的交流耐壓試驗； 中試控股從電磁性能、機械與液壓傳動、材料學角度，改變高壓試驗電抗器的傳統結構方 式，與串聯諧振升壓回路原理相結合，成功研制出此種更適合現場使用的交流耐壓及局放 檢測裝置；

兩種形式

形式一：兩節電抗器均設計成多抽頭式，可滿足 50Hz 下 CVT  現場校驗時 所需的工頻諧振高壓輸出；

形式二：可配合變頻電源，對 110KV － 500KV 的 GIS、斷路器、互感器、 絕緣子等電力設備完成交流耐壓試驗。

適用范圍

－用于各種電壓等級的 CVT 角差、比差試驗現場校準的工頻無暈高壓電源；

－用于 500kV 及以下電壓等級的 GIS、開關、互感器、斷路器及套管交流

產品配置

電動測控臺、電動調壓器柜、一體式勵磁變壓器及電抗器、標準 CVT（兼 做分壓器）等

主要特點

● 升壓裝置采用液壓電動升降式控制，推動高壓試驗電抗器支撐直立；運 輸時平躺放置，到達試驗現場后，無需吊裝，電動起升和回收，極大提 高了現場試驗的試驗效率，改善了試驗人員的勞動強度；

● 無暈高壓試驗電抗器與勵磁變壓器一體式內置設計；節省了現場場 地試驗空間；

● 升壓體外殼采用硅膠傘裙作為絕緣材料，降低高壓設備所需的高度， 優化了設備的體積與重量；

● 升壓裝置金屬底座采用特種集裝箱式底座，連接穩固，便于車載臥式整 體運輸；
