武漢干式試驗變壓器

時間：2017-03-12

購買武漢干式試驗變壓器要去正規的廠家

近日，我的一個親戚想要購買一批承試四級設備。可是，他根本不知道該去哪個廠家購買。我個人，很多朋友也會遇到同樣的困惑。在這里，小編想要說的是，購買武漢干式試驗變壓器必須要去正規的廠家。

一般情況下，正規的出售武漢干式試驗變壓器的廠家在業界都擁有非常不錯的口碑，很多朋友都喜歡去他們那里購買產品。還有就是，正規廠家出售的設備都經過了相關部門的質量檢測，在質量上絕對有保障。另外，正規廠家總是堅持全心全意為客戶服務的原則。很多的客戶表示，在正規廠家購買承試設備，總能享受到最優質的服務。

各位親愛的朋友們，如果你還沒有找到合適的廠家購買武漢干式試驗變壓器，那就趕快去正規的廠家購買吧。正規廠家的相關工作人員隨時恭候您的光臨。選擇正規廠家就是選擇了信賴。

干式試驗變壓器 : http://m.tjshicheng.cn/product_1236/index.aspx

一、產品簡介.................................................................................. 3

二、技術指標.................................................................................. 3

三、主要技術參數.......................................................................... 4

四、工作原理.................................................................................. 4

五、使用方法.................................................................................. 6

六、注意事項.................................................................................. 7

★ 警告和注意

為了避免受到電擊或人身安全，同時為了避免儀表或被測設備受到損壞，提醒使用者可靠控制和合理使用，在任何時候必須遵守以下原則：

試驗變壓器在接通電源前，必須接地！

沒有接地以前，不得接入電源！

一、概述：

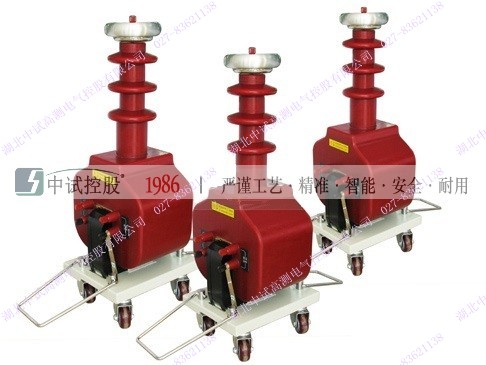

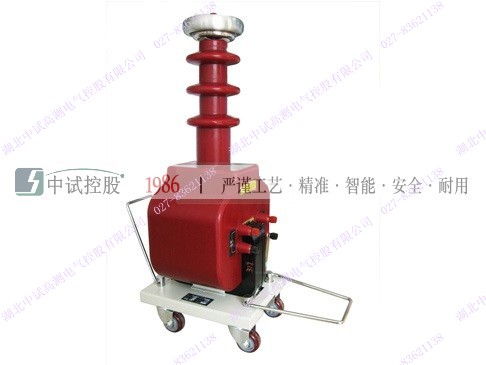

ZSGTB系列干式高壓試驗變壓器是檢測電氣設備性能的重要項目之一。它廣泛適用于電力系統、農電、鐵路、油田、變電站、發（水）電廠及廠礦企業、大專中院校科研單位高壓試驗室。該產品對各種電氣設備、電氣元件、絕緣材料等進行絕緣強度試驗，考核產品絕緣水平、發生現試品的絕緣缺陷、衡量產品的絕緣材料承受內部和外部過電壓的能力。

本系列干式高壓試驗變壓器，采用先進的絕緣材料和優質磁性合金材料，環氧真空澆注及CD型鐵芯的新工藝制造而成。和同類產品油浸式變壓器相比，具有防潮、耐塵、難燃、低損耗、低噪音的特性，在質量上提高了絕緣強度，能承受短路沖擊電流而不致?lián)p壞設備的能力。其產品體積小、重量輕、造型美觀、性能穩定，現場實地操作試驗攜帶方便等優點，是目前國內更新?lián)Q代的新型交直流兩用高壓試驗變壓器。該產品經國家高電壓計量站中心檢測，性能符合ZBK41006-89標準要求。

二、技術指標

1．空載損耗：0．15～0．35％

2．阻抗電壓：4．５～８％

3．輸出電壓波形：正弦波

4．表面溫升：〈５５℃

三、技術參數

型號	規 格	輸入電壓（V）	輸出電壓（kV）	容量（kVA）	輸出電流（mA）	輸出直流電壓(KV)	最大外徑尺寸	重量
ZSGTB-2/50	交流	200	50	2	40	70	200×195×500	19
ZSGTB-3/50	交流			3	60		200×195×500	25
ZSGTB-5/50	交流			5	100		200×195×500	32
ZSGTB-10/50	交流			10	200		200×195×500	61
ZSGTB-20/50	交流			20	400		200×195×500	80
ZSGTB（C）-3/50	交流串激		100	3	60	140	200×195×500	27
ZSGTB（C）-6/50	交流串激		100	6	120	140	200×195×500	35

四、外型結構示意圖

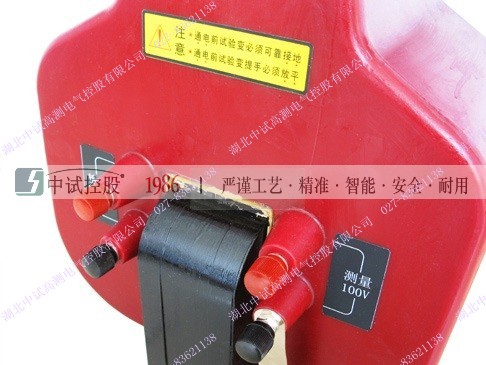

a、x：低壓輸入端 A：高壓電壓輸出端

E、F：測量輸出端 X：高壓接地端

五、試驗接線示意圖

試驗接線示意圖

六、操作方法

a)連接電源（箱式為插座式電源，臺式為接線柱式電源），并將調壓器手柄旋至零位處，零位開關閉合，零位指示燈（黃燈）亮，（也稱調壓器零位輸出狀態指示）；

b)按下啟動按鈕（綠色），接觸器吸合，調壓器受電，同時工作指示燈（紅燈）亮，并發出警報聲（警報聲隨調壓器離開零位后，報警聲光才能停止）；

c)順時針緩慢均勻地旋轉調壓器手柄，并密切注視儀表讀數，當升到所需高壓電壓值時，應停止旋轉手炳，并及時按下計時按鈕（黃色），此時，數顯時間繼電器順計時顯示時間（計時單位為“s”，秒），當?shù)竭_設定的時間，控制箱（臺）內發出聲光報警，及時將調壓器手柄反方向旋轉，直至調壓器回零為止，解除計時按鈕；

d)在升壓或耐壓試驗過程中，如出現短路、閃絡、擊穿等過電流時，電流繼電器保護跳閘，調壓器自動斷電，表示被試品不合格，此時應將調壓器回零，切斷電源，檢查被試品；

e)XC、TC操作箱（臺）裝有kV表讀取高壓電壓，如測量要求高，可外接0.5級電壓表，或靜電電壓表、高壓阻容分壓器等儀器，直接讀取高壓幅值。

七、注意事項

a)本產品不允許超過額定輸出電壓使用。

b)工作接地（高壓尾、濾波電容末端接地線）與保護接地（操作箱（臺）外殼）應可靠接地，以確保人身安全、設備安全。

c)試驗設備的現場布置對人身和周圍設備要有足夠的安全距離。盡量避免在人員過道上布置試驗設備及施放高壓試驗引線。

d)試驗現場應安裝圍欄，朝外懸掛“止步”、“高壓危險！”標志。

e)若試驗中本產品還有其它異常現象，請立即與我公司聯系，請勿自己打開機箱和隨意拆卸。

附件清單
