武漢智能毫秒計

武漢智能毫秒計又叫數字式毫秒計，毫秒表，毫秒計。是電器測試的重要內容之一，現在市面上流傳的毫秒計有固定的標準，而我們需要做的就是在現有的基礎上面再加強更加先進，更加靈敏的測量儀器。

武漢智能毫秒計主要用于測量繼電器在執行裝置的從獲得命令道執行的這段間隔的事件，當然這中間的事件是非常短暫的，幾乎是用毫秒來計算的，所以可以想象的是有多精細的測量機制。

武漢智能毫秒計是以單片機為核心進行信號處理的，毫秒計的啟動與停滯控制信號都是依次切換的，這是采用了光耦進行阻隔。專業的俗語也不是看得懂，這種儀器對于計算和監控電流是非常的有效果。并且能夠達到很好的結果就是需要一切開始的原因結果的論斷。





一．概述

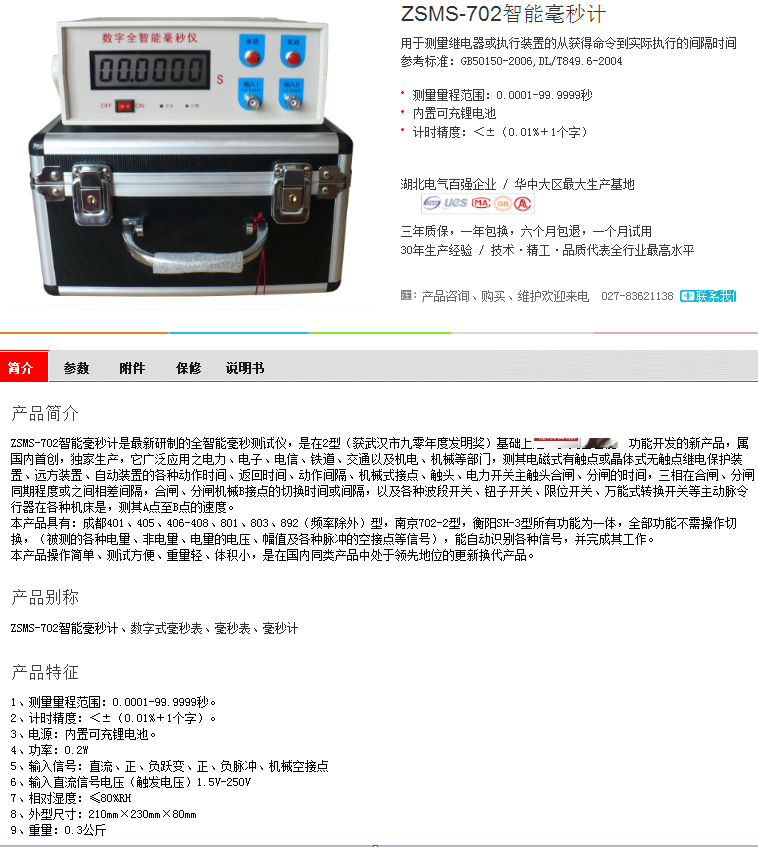

ZSMS-702智能毫秒計是最新研制的全智能毫秒測試儀，是在2型（獲武漢市九零年度發明獎）基礎上進一步完善智能，功能開發的新產品，屬國內首創，獨家生產，它廣泛應用之電力、電子、電信、鐵道、交通以及機電、機械等部門，測其電磁式有觸點或晶體式無觸點繼電保護裝置、遠方裝置、自動裝置的各種動作時間、返回時間、動作間隔、機械式接點、觸頭、電力開關主觸頭合閘、分閘的時間，三相在合閘、分閘同期程度或之間相差間隔，合閘、分閘機械B接點的切換時間或間隔，以及各種波段開關、鈕子開關、限位開關、萬能式轉換開關等主動脈令行器在各種機床是，測其A點至B點的速度。

本產品具有：成都401、405、406-408、801、803、892（頻率除外）型，南京702-2型，衡陽SH-3型所有功能為一體，全部功能不需操作切換，（被測的各種電量、非電量、電量的電壓、幅值及各種脈沖的空接點等信號），能自動識別各種信號，并完成其工作。

本產品操作簡單、測試方便、重量輕、體積小，是在國內同類產品中處于領先地位的更新換代產品。

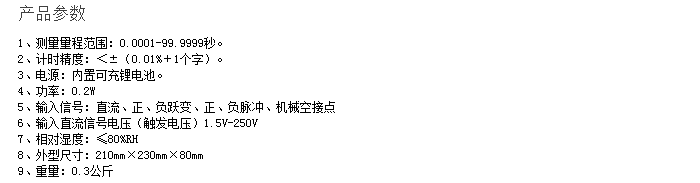

二．主要技術數據

1、測量量程范圍：0.0001-99.9999秒。

2、計時精度：＜±（0.01%＋1個字）。

3、電源：內置可充鋰電池。

4、功率：0.2W

5、輸入信號：直流、正、負躍變、正、負脈沖、機械空接點

6、輸入直流信號電壓（觸發電壓）1.5V-250V

7、相對濕度：≤80%RH

8、外型尺寸：210mm×230mm×80mm

9、重量：0.3公斤

三．測試范圍

1、單路：

a、空接點斷開時間、返回時間

b、空接點閉合時間、返回時間

c、正脈沖寬度

d、負脈沖寬度

e、上下接點（由接點A轉換到B點）動作間隔。

2、雙路：

a、雙路信號間的動作時間間隔

b、起止輸入信號、直流電壓、正、負躍變、正、負脈沖、空接點（觸點）（常開、常閉）

c、上述根據需要輸入信號可任意組合，參見使用方法表（一）及圖（二）

以上名詞定義：

空接點：指不帶電任何接點，觸頭（常閉、常開）

正躍變：指由低電位向高電位躍變。如0V→15V，0V→250V

負躍變：指由高電位向低電位躍變。如15V→0V，250V→0V

四．使用方法

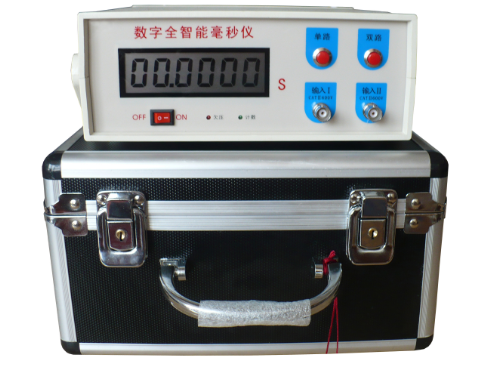

本產品具有自動識別輸入信號的智能作用，操作極為方便、安全。參見面板布置圖（一）

數字全智能毫秒儀

輸入Ⅰ     輸入Ⅱ

單路       雙路

OFF

ON

欠壓

計數

面板布置圖（一）

1、接好測試線，打開面板上的開關，顯示數字。

2、若欠壓指示燈亮，應充電。充電插孔在儀器背面。充電時，若充電器上指示燈變為綠色，說明電充滿了。一般充電時間為1小時。充滿后，儀器可連續工作20個小時。

(a)

(b)

(c)

(d)

(e)

(f)

圖（二）開關轉換時間舉例

A

B

C

空接點 斷開信號

空接點 斷開信號

空接點 閉合

公用端

“負躍變”

“正躍變”

公用

“正躍變”

“負躍變”

公用

單路正（負）脈寬信號

公用端

3、根據被測對象，確定單路或雙路

4、若是使用雙路，將兩測試線分別接入被測輸入信號。參見表一及圖（二），一般輸入Ⅰ接起數輸入信號，輸入Ⅱ接止數輸入信號，（其實不分起止表），然后將雙路按鈕按下，復零，自動識別輸入信號，準備計數，然后操作被測元件。Ⅰ被觸發起數，Ⅱ隨后觸發止數，數字顯示被測的時間。

5、若是單路，將Ⅰ測試線接入被測輸入信號，然后將單路按下復零，并自動識別信號。

6、例如：在圖（二）（a）中所示的開關，從A檔轉到B檔的轉換時間（即CA通至CB通的時間）這個開關可能是一般的波段開關，鈕子開關、行程開關，也可能是各種電磁繼電器的接點或者是由其它轉動裝置帶動的大型調壓開關等等，測量時，根據具體條件選擇合適的方式。如：當開關是“空接點時”，可以象圖（二）（b）中所示，用單路來測量，直接將“輸入Ⅰ”接入被測信號。如果開關連接在某一直流負荷的情況下，對（d）中情況用雙路的“負躍變”→“正躍變”方式，對（e）中情況用雙路的“正躍變”→“負躍變”方式測，對（f）中情況用單路正（負）的脈寬辦法測。

7、計數指示燈亮表示儀器正在計數。

8、盡量不要在充電時使用本儀器。如果一定要在充電時使用，請將儀器背后的接地端接入地線。

9、躍變電壓的組合結線也可以參見表（一）

表（一）

五．運輸及保存

1．運輸

本產品運輸時必須進行包裝，包裝箱可用紙箱或木箱，包裝箱內應墊有泡沫防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。

2．儲存

儀器平時不用時，應儲存在環境溫度-10℃～50℃，相對濕度不超過85%，通風無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。

3．防潮

在氣候潮濕的地區或潮濕的季節，一定要注意防潮。

4．防曝曬

儀器在室外使用時，盡可能避免或減少陽光的曝曬。

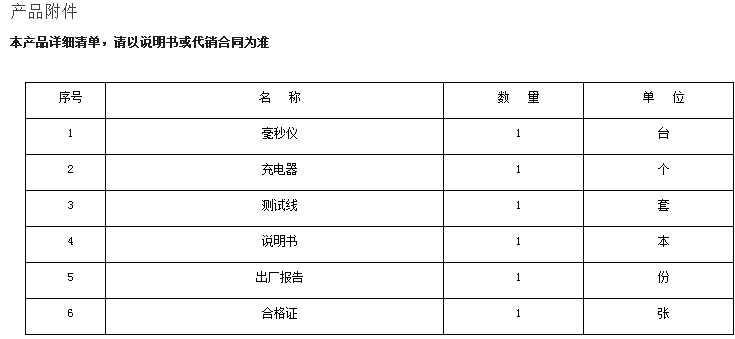

六．產品及附件

1、毫秒儀                              一臺

2、使用說明書                          一份

3、產品合格證                          一份

4、充電器                              一個

七．質量保證

（1）本儀器嚴格按照國家標準和企業標準制造，每一臺儀器都經過嚴格的出廠檢驗。

（2）本儀器享有壹年的保修期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以保修。

（3）保修服務只限正常使用下有效，配件及外表的損壞不在保修范圍之內。

（4）如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取最便捷、最快速的方式為您服務。
