絕緣電阻表的測量方法及操作注意事項
時間：2021-12-03

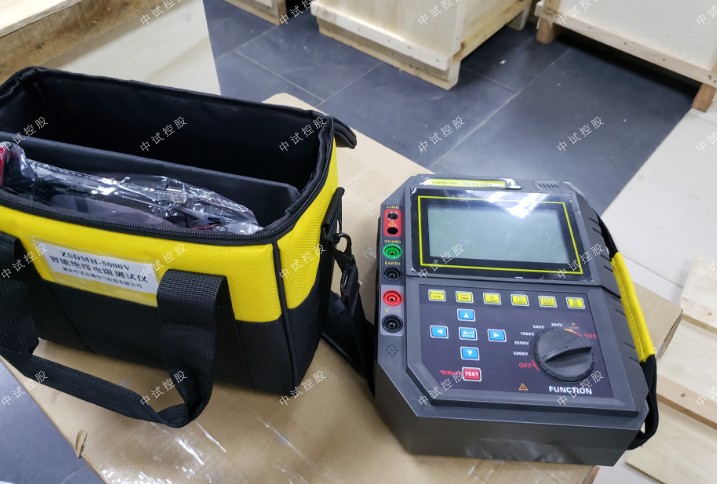

中試控股技術博士為您解答：絕緣電阻表是電力試驗中常見的電力檢測儀器，對于它的需求也是很大的，那么，在絕緣電阻表的使用過程中應該注意哪些事項呢？又是如何進行操作的呢？
（1）接線方法
當用絕緣電阻表測量線路絕緣電阻時，L柱接線路導線，E柱接地。測量電動機繞組對地絕緣電阻時，L柱接電動機繞組引線，E柱接電動機外殼；如栗要測繞組之間的絕緣電阻 時，則將L,E兩柱分別接在兩個繞組的導線上。測量電纜對地絕緣電阻時，L柱接電纜芯線，E柱接電纜外表，G柱接電纜絕緣層上。
（2）測試方法
測量時，應使絕緣電阻表放平穩，搖動發電機手柄時，速度應由慢到快，當轉速達到120r/min時, 經1min指針基本穩定后，再行讀數。若在搖動手柄時，發現表針指,就不可再搖，以兔燒壞儀表線圈。
（3）測量后
要等絕緣電阻表停止轉動并將被測物充分放電后，方可用手觸摸設備和拆除儀表接線，以免觸電。
二、絕緣電阻表操作注意事項：
（1）選擇絕緣電阻表的電壓等級應與被測物的耐壓水平相適應，以免被測設備的絕緣被擊穿。
（2）嚴禁搖測帶電設備的絕緣電阻。
（3）嚴禁在有人工作的線路上逬行搖測絕緣電阻。雷電時嚴禁 逬行搖測工作。
（4）在帶電設備附近，搖測絕緣電阻時，人員與表計選擇的位 置應合適，與帶電設備保持安全距離以防絕緣電阻表的測量引線碰觸帶電部分。
注：在測量之前一定要弄清楚被測量物的額定電壓，選擇適當的絕緣電阻表，較高或者較低都會引發一些問題。
