淺談變壓器絕緣水平及中性點避雷器的選擇

時間：2021-12-28

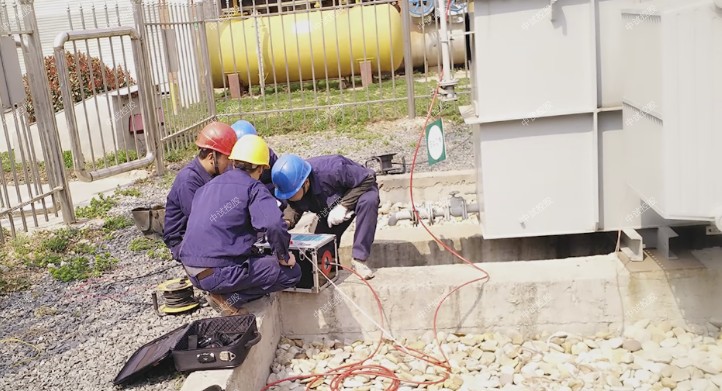

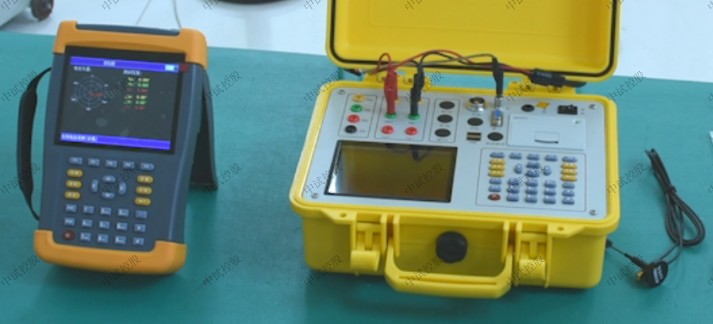

中試控股技術博士為您解答：變壓器的絕緣水平也稱絕緣強度，是與保護水平以及其它絕緣部分相配合的水平，即耐受電壓值，由設備的高電壓Um決定。三相氧化鋅避雷器測試儀采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

設備高電壓Um對于變壓器來說是繞組高相間電壓有效值，從絕緣方面考慮，Um是繞組可以聯結的那個系統的高電壓有效值，因此，Um是可以大于或者等于繞組額定電壓的標準值。
繞組的所有出線端都具有相同的對地工頻耐受電壓的繞組絕緣稱全絕緣；繞組的接地端或者中性點的絕緣水平較線端低的繞組絕緣稱分級絕緣。
繞組額定耐受電壓用下列字母代號標志：
LI——雷電沖擊耐受電壓
SI——操作沖擊耐受電壓
AC——工頻耐受電壓
中試控股技術博士為您解答：變壓器的絕緣水平是按高壓、中壓、低壓繞組的順序列出耐受電壓值來表示（沖擊水平在前）的，其間用斜線分隔開。分級絕緣的中性點絕緣水平加橫線列于其線端絕緣水平之后。
如：LI850AC360—LI400AC200/LI480AC200—LI250AC95/LI75AC35。

含義為：220KV三側分級絕緣的主變壓器，一個為高壓側引線端、中性點、中壓側引線端、中性點、低壓側。

對于避雷器保護的選擇：
一般來說，對母線側避雷器選擇較為輕松，一般按照廠家生產使用的電壓等級選擇不會有什么問題，但中性點選擇卻是有較大的難度，前幾年廣東電網公司專門發文指出各地方存在較多性點避雷器不匹配的問題并給予糾正。現就主變壓器110kV中性點保護方式中性點避雷器的選擇作個簡單的說明。
中試控股技術博士為您解答：單獨用避雷器保護方式
60kV絕緣水平的中性點可用Y1W－73／200型避雷器，其直流1mA電壓103kV相當于73kV工頻峰值，中性點能承受1倍相電壓的短時工頻過電壓；其1kA殘壓為200kV，雷電耐壓水平可按U耐＝1．1×（1．1U殘＋15）kV，現殘壓為200kV，那么設備絕緣為258kV就可滿足要求。雷電耐受為300kV的絕緣使用225kV殘壓的避雷器也可滿足絕緣配合。
44kV絕緣水平的中性點可用Y1W－60／144型避雷器，其直流1mA電壓86kV相當于60kV工頻峰值，單相接地時110kV中性點高電壓為0．6UΦ約43．8kV，可承受一般單相接地過電壓，但承受1倍相電壓的短時工頻過電壓較困難，選擇Y1W－73／200型避雷器對避雷器安全好多了，但主變絕緣保護裕度降低了。一般不應以降低主變保護裕度來保護避雷器。
35kV絕緣水平的中性點避雷器選擇，殘壓不成問題，但工頻過電壓損壞可能性增大，應考慮系統單相接地時中性點電位升高不會損壞避雷器，該電壓約為43．8kV，因此避雷器直流1mA電壓應取60KV以上（43.8KV×√2≈60KV），可采用Y1W－48／109型避雷器。避雷器不能承受1倍相電壓的短時工頻過電壓。
