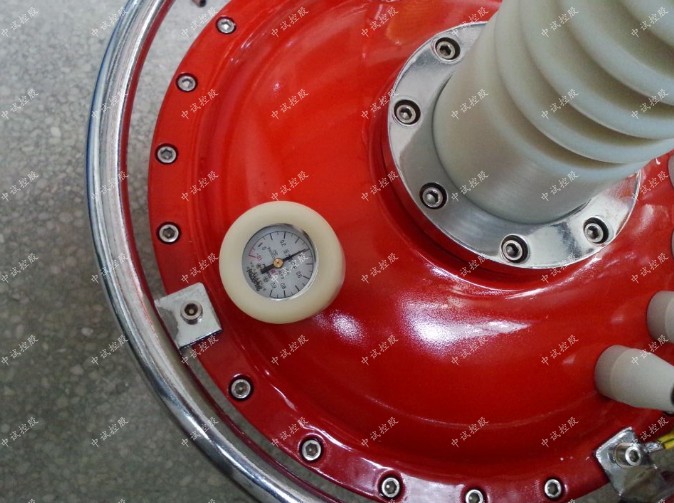

YD系列油浸式試驗變壓器技術規范書
時間：2022-03-03
1 供貨范圍
YD系列油浸式試驗變壓器 1臺2 遵循的技術標準
符合《電力設備交接和預防性試驗規程》
- 產品特性及參數
1、油浸式試驗變壓器選材優良，質量可靠，穩定性好；
2、該油變采用新式絕緣材料，體積小，重量輕。
3.2產品參數:
1、額定電壓：AC 50~300kV、DC 70~210kV；
2、額定電容量：1~400kVA；
3、產品類別：交流、交直流、交流串激、交直流串激。
YDJ系列交流油浸式試驗變壓器技術參數
| 型號 |
容量 （KVA） |
高壓輸出 電壓（KV） |
高壓輸出 電流（mA) |
低壓輸入 | 變化 |
溫升℃ 30分鐘 |
|
| V | A | ||||||
| YDJ-1.5 | 1.5 | 50 | 30 | 200 | 7.5 | 500 | 10 |
| YDJ-3 | 3 | 50 | 60 | 200 | 15 | 500 | 10 |
| YDJ-5 | 5 | 50 | 100 | 200 | 25 | 500 | 10 |
| YDJ-10 | 10 | 50 | 200 | 220/380 | 50/26 | 500 | 10 |
| YDJ-20 | 20 | 50 | 400 | 380 | 53 | 500 | 10 |
| YDJ-30 | 30 | 50 | 600 | 380 | 79 | 500 | 10 |
| YDJ-40 | 40 | 50 | 800 | 380 | 105 | 500 | 10 |
| YDJ-50 | 50 | 50 | 1000 | 380 | 132 | 500 | 10 |
| YDJ-5 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
| YDJ-10 | 10 | 100 | 100 | 200/380 | 50/26 | 1000 | 10 |
| YDJ-20 | 20 | 100 | 200 | 380 | 53 | 1000 | 10 |
| YDJ-30 | 30 | 100 | 300 | 380 | 79 | 1000 | 10 |
| YDJ-40 | 40 | 10 | 400 | 380 | 105 | 1000 | 10 |
| YDJ-50 | 50 | 100 | 500 | 380 | 132 | 1000 | 10 |
| YDJ-100 | 100 | 100 | 100 | 500 | 263 | 1000 | 10 |
| YDJ-150 | 150 | 100 | 1500 | 500 | 300 | 1000 | 10 |
| YDJ-200 | 200 | 100 | 2000 | 500 | 400 | 1000 | 10 |
| YDJ-250 | 250 | 100 | 2500 | 380 | 500 | 1000 | 10 |
| YDJ-20 | 20 | 150 | 133 | 380 | 53 | 1500 | 10 |
| YDJ-30 | 30 | 150 | 200 | 380 | 79 | 1500 | 10 |
| YDJ-50 | 50 | 150 | 333 | 380 | 132 | 1500 | 10 |
| YDJ-100 | 100 | 150 | 666 | 500 | 263 | 1500 | 10 |
| YDJ-150 | 150 | 150 | 1000 | 500 | 300 | 1500 | 10 |
| YDJ-200 | 200 | 150 | 1333 | 500 | 400 | 1500 | 10 |
| YDJ-250 | 250 | 150 | 1666 | 380 | 500 | 1500 | 10 |
| YDJ-30 | 30 | 200 | 150 | 380 | 79 | 2000 | 10 |
| YDJ-50 | 50 | 200 | 250 | 380 | 132 | 2000 | 10 |
| YDJ-100 | 100 | 200 | 500 | 380 | 263 | 2000 | 10 |
| YDJ-150 | 150 | 200 | 750 | 500 | 300 | 2000 | 10 |
| YDJ-200 | 200 | 200 | 1000 | 500 | 400 | 2000 | 10 |
| YDJ-250 | 250 | 200 | 1250 | 500 | 500 | 2500 | 10 |
注：100KVA及以上的輸入電壓可提高到3000V或者由用戶提出。
4 驗收
1）儀器必須經過開箱驗收和現場使用驗收
2）開箱驗收項目如下：
a.儀器配置符合技術合同要求，不缺少配件，使用說明書、出廠檢驗報告齊全。
b.儀器無損款、無制造缺陷、受潮現象。
c.儀器通電開機正常，工作正常。
3）現場驗收按照以下要求進行：
儀器按照招標書規定的現場實際測量要求，在對試品進行實際測量，符合要求，試驗報告的制做符合技術協議要求。
5 質量保證
除現場使用人為造成的儀器及其配件損壞外，儀器質量保證期為3年，在此期間，因制造原因造成的缺陷由廠家負責免費消除。質量保證期過后，如儀器出現缺陷，廠家應及時配合用戶消除缺陷。
增值服務
- 三年質保,一年包換,三個月試用
