斷路器拒動事故分析
時間：2022-03-08
1.事故概況
經檢查，5042斷路器機構內非全相中間繼電器線圈A2上的負電源線頭松動(5042斷路器機構內的非全相功能不用，但僅拆除了其時間繼電器接點兩端的連線)。當第1次故障斷路器A相跳開后，斷路器的B、C相常開輔助接點與A相常閉輔助接點閉合，沿圖中箭頭所示的方向啟動了保護屏上壓力閉鎖跳合閘重動繼電器2ZJ，2ZJ動作斷開了斷路器跳合閘回路，造成第2次故障時斷路器拒動。
3.事故暴露問題
(1)檢修人員沒有嚴格執行《繼電保護及安全自動裝置現場工作保安規定》中關于二次回路改造的有關規定，沒用的回路未拆除干凈，造成寄生回路，從而對運行的二次回路產生影響，直接導致此次事故的發生。
(2)制造廠對斷路器機構內二次回路的設計不夠規范、合理，將不同回路中的中間繼電器的線圈負電源端互相跨接并聯，為寄生回路的存在埋下了隱患。
(1)對于斷路器和保護中均有的回路(如非全相和防跳回路等)只保留一套，另一套回路應拆除干凈，杜絕寄生回路存在。
(2)制造廠應將斷路器機構內各回路的中間繼電器線圈的負電源端分別引到端子排上，由同一組直流電源供電，不可在內部隨意跨接取電源。
(3)拆除保護操作箱內的壓力閉鎖重動繼電器2ZJ的啟動回路并短接其接點，僅用斷路器機構內的壓力閉鎖繼電器來閉鎖跳合閘回路，以簡化二次回路，提高可靠性。
(4)舉一反三，吸取事故教訓，對類似的斷路器二次回路進行針對性檢查，采取相應的防范措施。
加強設備檢修管理工作，明確各專業檢修人員的分工，大力推行現場檢修工作作業指導書的執行，促進檢修工作標準化。
一根線頭的松動就險些釀成電網瓦解、大面積停電的惡性事故，可見無論是檢修人員還是設計人員都要培養嚴、細、實的作風，工作中不放過任何細小問題，才能在源頭上有效杜絕各類事故的發生，保障電網穩定運行。

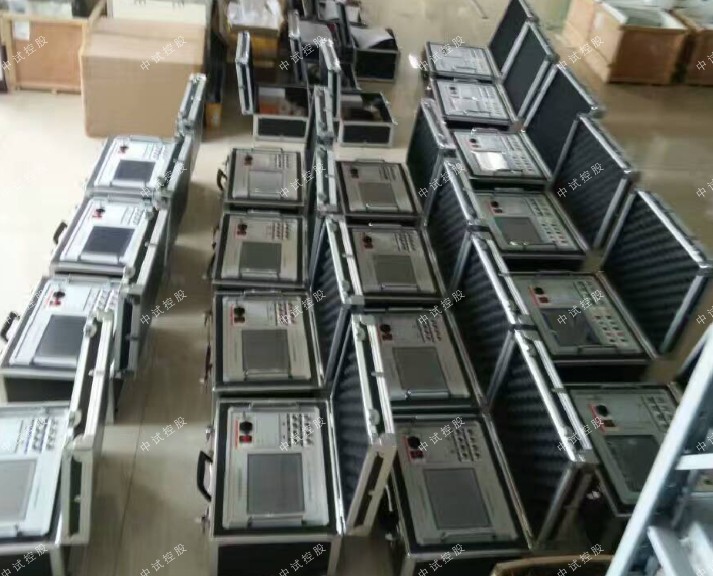

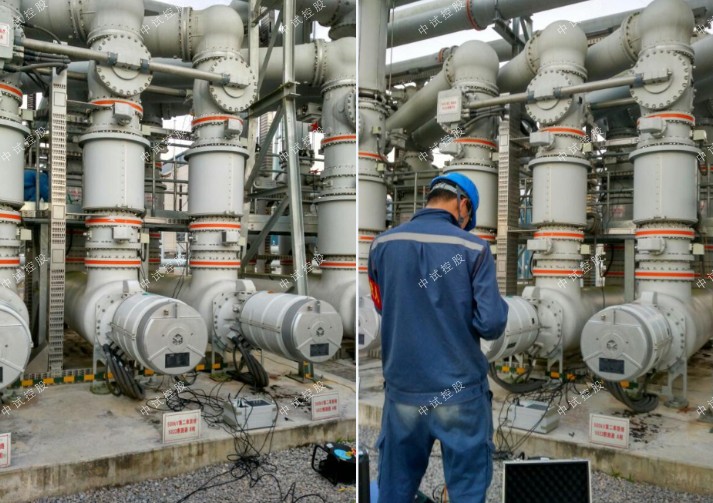

XXXX-0X-15T16:52，因一場罕見的龍卷風襲擊，某變電站500 kV 5304線路發生A相接地故障，線路雙高頻及接地距離1段保護動作跳開5043和5042斷路器A相，5043斷路器先重合于故障線路，后加速保護動作啟動跳5043和5042斷路器，5043斷路器三相跳開、5042斷路器拒動。微機繼電保護測試儀總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。1 174 ms后5304線路又發生C相故障，斷路器5042失靈保護動作跳開5041斷路器，并向運行在該斷路器串的5302線路對側發遠跳信號，切除了正在運行的5302線路。
經檢查，5042斷路器機構內非全相中間繼電器線圈A2上的負電源線頭松動(5042斷路器機構內的非全相功能不用，但僅拆除了其時間繼電器接點兩端的連線)。當第1次故障斷路器A相跳開后，斷路器的B、C相常開輔助接點與A相常閉輔助接點閉合，沿圖中箭頭所示的方向啟動了保護屏上壓力閉鎖跳合閘重動繼電器2ZJ，2ZJ動作斷開了斷路器跳合閘回路，造成第2次故障時斷路器拒動。
3.事故暴露問題
(1)檢修人員沒有嚴格執行《繼電保護及安全自動裝置現場工作保安規定》中關于二次回路改造的有關規定，沒用的回路未拆除干凈，造成寄生回路，從而對運行的二次回路產生影響，直接導致此次事故的發生。
(2)制造廠對斷路器機構內二次回路的設計不夠規范、合理，將不同回路中的中間繼電器的線圈負電源端互相跨接并聯，為寄生回路的存在埋下了隱患。
(3)由于分合時產生的震動，斷路器機構二次回路接線非常容易發生松動，但維護工作不到位。
(1)對于斷路器和保護中均有的回路(如非全相和防跳回路等)只保留一套，另一套回路應拆除干凈，杜絕寄生回路存在。
(2)制造廠應將斷路器機構內各回路的中間繼電器線圈的負電源端分別引到端子排上，由同一組直流電源供電，不可在內部隨意跨接取電源。
(3)拆除保護操作箱內的壓力閉鎖重動繼電器2ZJ的啟動回路并短接其接點，僅用斷路器機構內的壓力閉鎖繼電器來閉鎖跳合閘回路，以簡化二次回路，提高可靠性。
(4)舉一反三，吸取事故教訓，對類似的斷路器二次回路進行針對性檢查，采取相應的防范措施。
加強設備檢修管理工作，明確各專業檢修人員的分工，大力推行現場檢修工作作業指導書的執行，促進檢修工作標準化。
一根線頭的松動就險些釀成電網瓦解、大面積停電的惡性事故，可見無論是檢修人員還是設計人員都要培養嚴、細、實的作風，工作中不放過任何細小問題，才能在源頭上有效杜絕各類事故的發生，保障電網穩定運行。
