微機繼電保護測試儀試驗步驟

時間：2022-03-24

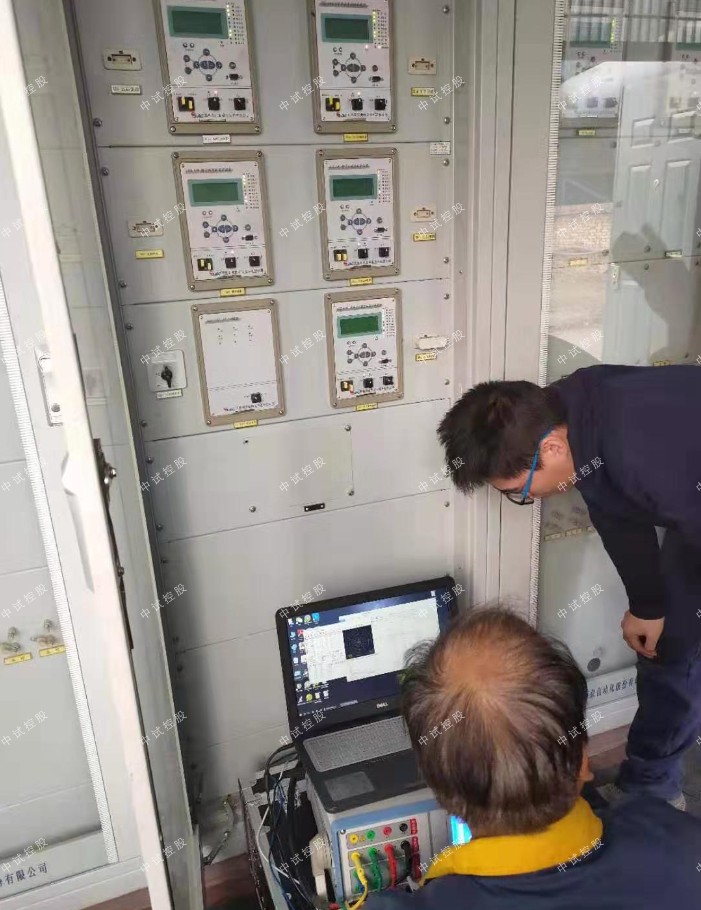

中試控股技術博士為您解答：試驗前的準備
    為論述方便，假設某保護的定值為：過流：5A；低電壓閉鎖值：60V；負序電壓：6V。
    1、接線正確：測試儀三相電壓UA、UB、UC應分別接保護三相電壓的輸入端；測試儀的IA接保護某一相電流的輸入端，比如A相；測試儀的開入量端子TA和公共端 TN 應分別接至保護跳閘接點的兩端，保護為有源接點時，還應保證測試儀的公共端 TN 接保護的正電源端。值得注意的是，有的保護的負序電壓和低電壓由不同的電壓端子接入，因此，在進行下面“檢驗閉鎖電壓值”和“檢驗負序電壓值”測試時應分別接線。
    2、請檢查保護的定值中，復合電壓閉鎖過流功能應投入。如果測試時是讓保護的II段過流保護動作，則至少應保證II段過流的復合電壓閉鎖過流功能應投入。
    1．2．2．檢驗閉鎖情況
    由測試儀輸出線電壓70V（單相電壓為40.4V，三相電壓UA、UB、UC的相位分別為0o、240o、120o ），大于閉鎖電壓60V，保護處于閉鎖狀態。由測試儀輸出相電流，初始值為3A，步長為0.1A，逐步增大相電流值至7A，檢驗保護應不動作。
    1．2．3．檢驗過流定值
    由測試儀輸出線電壓50V（單相電壓為28.8V，三相電壓UA、UB、UC的相位分別為0o、240o、120o ），小于閉鎖電壓60V，保護閉鎖解除，允許動作。由測試儀輸出相電流，初始值為3A，步長為0.1A，逐步增大相電流至保護動作，測得保護動作電流，與保護整定的過流定值進行比較。
    1．2．4．檢驗閉鎖電壓值
    設測試儀輸出的初始電壓為70V，大于閉鎖電壓；初始電流為7A，大于過流定值，并設電壓為變量，三相電壓的步長均為0.1V。開始試驗后，保護處于閉鎖狀態。逐步減小線電壓至保護動作，測得保護動作電壓，將此時測試儀輸出的線電壓與保護整定的低電壓閉鎖定值進行比較。
    注意：由于保護由閉鎖狀態到閉鎖解除有一定的延時，為保證測試的準確性，手動減小電壓時，在接近保護動作前，每減小一個步長應停留足夠時間等待保護動作。
    1．2．5．檢驗負序電壓值
    由于整定的負序電壓值較低電壓閉鎖值小，為防止干擾，試驗前先將保護的低電壓閉鎖值整定為3V，小于負序電壓。

設測試儀輸出的初始負序線電壓為4V（單相電壓為2.3V，將三相電壓的相位改為0o、120o、240o 即可），小于整定的負序電壓；初始電流為7A，大于過流定值，并設電壓為變量，步長為0.1V（電壓UA、UB、UC的步長應相同）。開始試驗后，保護不動作。逐步增大線電壓至保護動作，測得保護動作電壓，與保護整定的負序電壓定值進行比較。
