電流互感器誤差超標時的處理方法
時間：2022-03-30

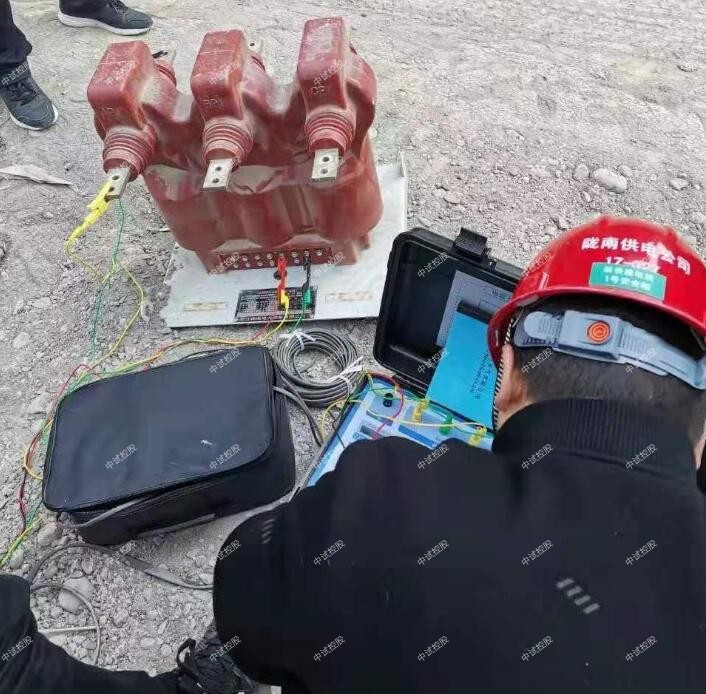

中試控股技術博士為您解答：電流互感器的二次負載，直接影響到它的正確工作。一般來說，二次負載愈大，互感器的誤差也愈大，只要二次負載不超過廠家的整定值，制造廠應保證互感器所產生的誤差在其準確度等級或10%誤差曲線范圍內。因此，電流互感器在使用過程中，必須了解其額定二次負載和實際二次負載，只有在實際二次負載小于額定二次載時，誤差才能符合要求。但是電流互感器在實際使用過程中，有時由于二次設備變更或者設計過程中考慮不周等各種原因，引起二次負載臨時增加，使得實際二次負載超過互感器的額定二次負載；或者二次負載實測值大于額定二次負載，這時電流互感器的誤差值將超過廠家的規定值。當電流互感器的誤差超過廠家的規定值時，將給繼電保護、計量裝置等二次設備帶來不良影響。下面談一談當電流互感器的誤差超過廠家的規定值時應采取的彌補措施。
二、串接備用電流互感器的次級線圈，使負載增大一倍
將兩個變流比相同、特性一致的同相電流互感器的次級線圈串聯使用。當電流互感器的次級線圈串聯使用時，每個電流互感器的二次端電壓為：
U2=（ZJ+2ZL）I2/ZI2/2
式中ZJ——繼電器阻抗
ZJ——二次連接線阻抗
Z——順路總阻抗
每個電流互感器的負載為：
Z′=U2sub/I2=（ZJ+2ZJ）/2=Z/2
Z′的數值比用一個電流互感器時少了一半。因此為了滿足二次負載的需要，可以將兩個電流互感器的次級線圈串聯使用，串聯后變比不變，容量增加一倍。變壓器差動保護套管電流互感器的接線方式經常采用這種接線方式。
三、提高電流互感器的變流比或采用二次額定電流為1A的電流互感器
提高電流互感器的變流比，也就是提高m10的倍數，以減少鐵芯的飽和度，根據線路的損耗與電流的平方成正比的原理，可知線路的損耗變小，輸出阻抗變大，因此帶負載能力加強了。特別是采用二次電流為IA的電流互感器，在線路長度不變的情況下，帶負載能力為原來的25倍，效果非常明顯。
四、減少二次負載
盡可能選用整定電流大的繼電器，因為整定電流大的繼電器線圈的線徑粗，匝數少，所以阻抗也隨之而小；或者將繼電器線圈的串聯方式改為并聯方式，因為串聯方式的阻抗比并聯方式的阻抗大；或采用微機保護裝置取代電磁型繼電器。對于計量回路可以采用全電子式多功能電能表取代感應型電能表，同時利用全電子式多功能電能表多功能的特點，一表多用，使原來一路出線帶正反四只電能表改為一只電能表，大大降低二次負載。
五、選用伏安特性高的電流互感器
選用伏安特性曲線較高的電流互感器。因為這種電流互感器的鐵芯截面較大，也就可以加大鐵芯的飽和倍數，從而降低誤差。
總之，當電流互感器的誤差超過廠家的規定值時，可以針對不同的情況，結合現場的實際，采取不同的處理方法，確保電流互感器的誤差在規定的范圍內，以保證繼電保護裝置動作的正確性和計量裝置計量的準確性
一、增大二次電纜的截面積或者減少電纜的長度
中試控股技術博士為您解答：增大電流回路二次電纜的截面積或者減少電纜的長度實際是減少二次回路導線的阻抗，減少二次負載。當繼電保護裝置或計量裝置的阻抗和安裝位置沒辦法改變時，通常可以選擇增大二次電纜的截面來減少二次負載；當繼電保護裝置或計量裝置的安裝位置可以改變時，通常選擇減少二次電纜的長度來減少二次負載。如變電站l0kV出線電能計量表，如果電能表原來安裝在控制室，當電流互感器的誤差超過廠家的規定值時，可以將電能表從控制室直接安裝在高壓柜上，這樣就可以減少回路的阻抗。二、串接備用電流互感器的次級線圈，使負載增大一倍
將兩個變流比相同、特性一致的同相電流互感器的次級線圈串聯使用。當電流互感器的次級線圈串聯使用時，每個電流互感器的二次端電壓為：
U2=（ZJ+2ZL）I2/ZI2/2
式中ZJ——繼電器阻抗
ZJ——二次連接線阻抗
Z——順路總阻抗
每個電流互感器的負載為：
Z′=U2sub/I2=（ZJ+2ZJ）/2=Z/2
Z′的數值比用一個電流互感器時少了一半。因此為了滿足二次負載的需要，可以將兩個電流互感器的次級線圈串聯使用，串聯后變比不變，容量增加一倍。變壓器差動保護套管電流互感器的接線方式經常采用這種接線方式。
三、提高電流互感器的變流比或采用二次額定電流為1A的電流互感器
提高電流互感器的變流比，也就是提高m10的倍數，以減少鐵芯的飽和度，根據線路的損耗與電流的平方成正比的原理，可知線路的損耗變小，輸出阻抗變大，因此帶負載能力加強了。特別是采用二次電流為IA的電流互感器，在線路長度不變的情況下，帶負載能力為原來的25倍，效果非常明顯。
四、減少二次負載
盡可能選用整定電流大的繼電器，因為整定電流大的繼電器線圈的線徑粗，匝數少，所以阻抗也隨之而小；或者將繼電器線圈的串聯方式改為并聯方式，因為串聯方式的阻抗比并聯方式的阻抗大；或采用微機保護裝置取代電磁型繼電器。對于計量回路可以采用全電子式多功能電能表取代感應型電能表，同時利用全電子式多功能電能表多功能的特點，一表多用，使原來一路出線帶正反四只電能表改為一只電能表，大大降低二次負載。
五、選用伏安特性高的電流互感器
選用伏安特性曲線較高的電流互感器。因為這種電流互感器的鐵芯截面較大，也就可以加大鐵芯的飽和倍數，從而降低誤差。
總之，當電流互感器的誤差超過廠家的規定值時，可以針對不同的情況，結合現場的實際，采取不同的處理方法，確保電流互感器的誤差在規定的范圍內，以保證繼電保護裝置動作的正確性和計量裝置計量的準確性
